DC2003A, Demo Board for featuring LTC3622 Dual Sync Buck, VIN between 2.7V and 17V, Vout1 = 1.2V/1.8V/2.5V/3.3V @ 1A, Vout2 = 1.5V/1.8V/3.3V/5V @ 1A

Progetto di riferimento usando la parte LTC3622EDE di Analog Devices

Ingrandisci
Immagine 1 / 1

Produttore

Analog Devices
  • Categorie di applicazione
    Alimentatori
  • Tipologia di prodotti
    Alimentatori multiuscita da CC a CC
Acquista

Documenti associati

Per prodotti finali

  • Handheld POS Scanner
  • Industrial
  • Portable
  • Telecom Infrastructure

Per contattare il Servizio Clienti.

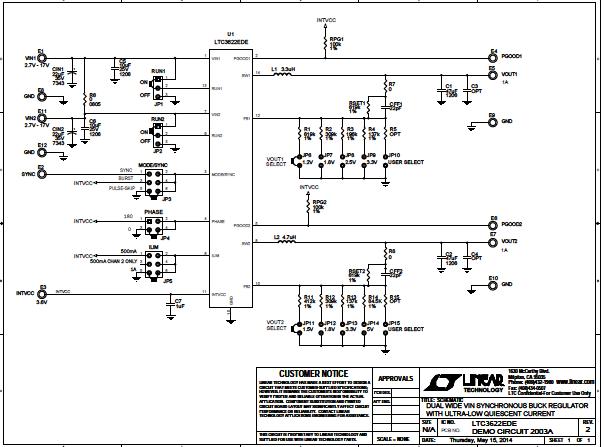

  • DC2003A, Demo Board for featuring LTC3622 Dual Sync Buck, VIN between 2.7V and 17V, Vout1 = 1.2V/1.8V/2.5V/3.3V @ 1A, Vout2 = 1.5V/1.8V/3.3V/5V @ 1A.Demonstration circuit 2003A is a synchronous step-down regulator using the power-saving LTC3622EDE monolithic buck regulator in a compact 14-pin DFN (4mm + 3mm) package. The DC2003A operates from an input voltage range of 2.7V to 17V and provides dual 1A outputs with an adjustable output voltage range from 1.2V to 5V

Funzioni principali

  • Conversion Type
    DC to DC
  • Input Voltage
    2.7 to 17 V
  • Output Voltage
    1.2|1.5|1.8|2.5|3.3|5 V
  • Output Current
    1 A
  • Efficiency
    88.2|90.8 %
  • Topology
    Buck

Parti in primo piano (6)

Parti in primo piano
Numero parte Produttore Tipo Per contattare il Servizio Clienti.
LTC3622EDE-23/5#PBF Analog Devices DC to DC Converter and Switching Regulator Chip Conv DC-DC 2.7V to 17V Synchronous Step Down Dual-Out 5V/3.3V 1A/1A 14-Pin DFN EP Tube ACQUISTA
LTC3622EDE#PBF Analog Devices DC to DC Converter and Switching Regulator Chip Conv DC-DC 2.7V to 17V Synchronous Step Down Dual-Out 0.6V to 17V 1A/1A 14-Pin DFN EP Tube ACQUISTA
LTC3622EDE#TRPBF Analog Devices DC to DC Converter and Switching Regulator Chip Conv DC-DC 2.7V to 17V Synchronous Step Down Dual-Out 0.6V to 17V 1A/1A 14-Pin DFN EP T/R ACQUISTA
LTC3622EDE-2#TRPBF Analog Devices DC to DC Converter and Switching Regulator Chip Conv DC-DC 2.7V to 17V Synchronous Step Down Dual-Out 0.6V to 17V 1A/1A 14-Pin DFN EP T/R ACQUISTA
LTC3622EDE-23/5#TRPBF Analog Devices DC to DC Converter and Switching Regulator Chip Conv DC-DC 2.7V to 17V Synchronous Step Down Dual-Out 5V/3.3V 1A/1A 14-Pin DFN EP T/R ACQUISTA
LTC3622EDE-2#PBF Analog Devices DC to DC Converter and Switching Regulator Chip Conv DC-DC 2.7V to 17V Synchronous Step Down Dual-Out 0.6V to 17V 1A/1A 14-Pin DFN EP Tube ACQUISTA
