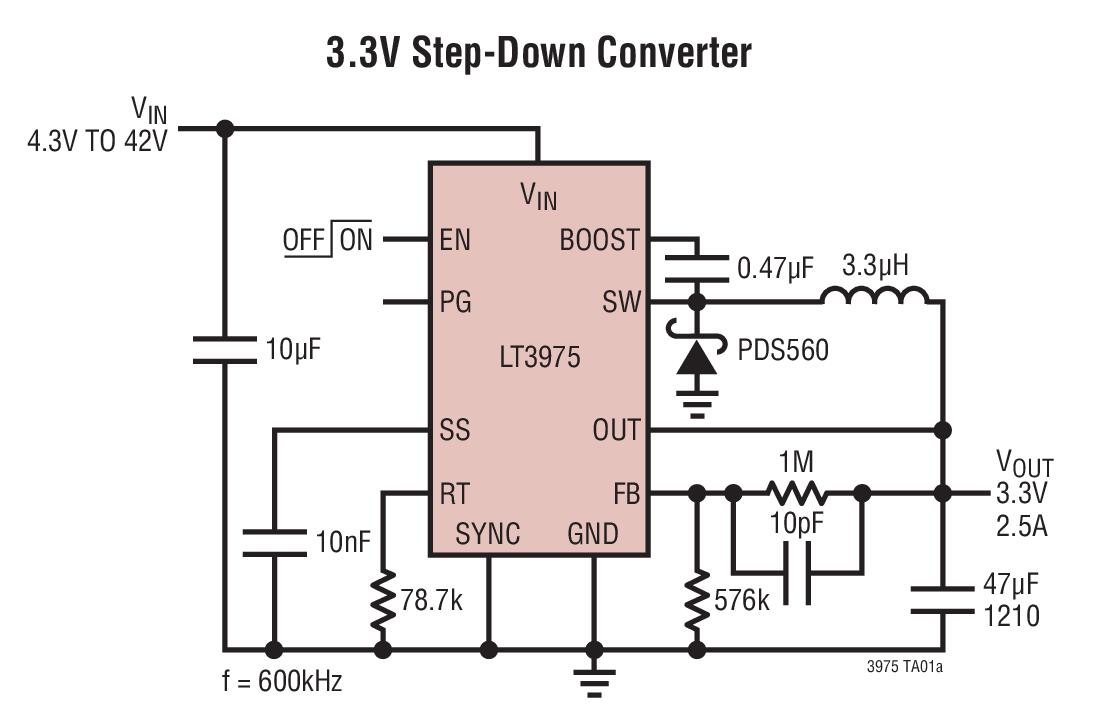

Typical Application for LT3975 - 42V, 2.5A, 2MHz Step-Down Switching Regulator with 2.7 uA Quiescent Current

Progetto di riferimento usando la parte LT3975 di Analog Devices

Ingrandisci
Immagine 1 / 1

Produttore

Analog Devices
  • Categorie di applicazione
    Alimentatori
  • Tipologia di prodotti
    Alimentatori singola uscita da CC a CC

Per prodotti finali

  • Automotive Power Supply
  • Industrial Power Supply
  • Portable

Per contattare il Servizio Clienti.

  • Typical Application for LT3975 - 42V, 2.5A, 2MHz Step-Down Switching Regulator with 2.7 uA Quiescent Current. The LT3975 is an adjustable frequency monolithic buck switching regulator that accepts a wide input voltage range up to 42V. Low quiescent current design consumes only 2.7uA of supply current while regulating with no load. Low ripple Burst Mode operation maintains high efficiency at low output currents while keeping the output ripple below 15mV in a typical application. The LT3975 can supply up to 2.5A of load current and has current limit foldback to limit power dissipation during short circuit. A low dropout voltage of 500mV is maintained when the input voltage drops below the programmed output voltage, such as during automotive cold crank

Funzioni principali

  • Conversion Type
    DC to DC
  • Input Voltage
    4.3 to 42 V
  • Topology
    Buck

Parti in primo piano (6)

Parti in primo piano
Numero parte Produttore Tipo Per contattare il Servizio Clienti.
LT3975IMSE#TRPBF Analog Devices DC to DC Converter and Switching Regulator Chip Conv DC-DC 4.3V to 42V Step Down Single-Out 16V 2.5A 16-Pin MSOP EP T/R ACQUISTA
LT3975HMSE#PBF Analog Devices DC to DC Converter and Switching Regulator Chip Conv DC-DC 4.3V to 42V Step Down Single-Out 16V 2.5A 16-Pin MSOP EP Tube ACQUISTA
LT3975IMSE#PBF Analog Devices DC to DC Converter and Switching Regulator Chip Conv DC-DC 4.3V to 42V Step Down Single-Out 16V 2.5A 16-Pin MSOP EP Tube ACQUISTA
LT3975HMSE#TRPBF Analog Devices DC to DC Converter and Switching Regulator Chip Conv DC-DC 4.3V to 42V Step Down Single-Out 16V 2.5A 16-Pin MSOP EP T/R ACQUISTA
LT3975EMSE#PBF Analog Devices DC to DC Converter and Switching Regulator Chip Conv DC-DC 4.3V to 42V Step Down Single-Out 16V 2.5A 16-Pin MSOP EP Tube ACQUISTA
LT3975EMSE#TRPBF Analog Devices DC to DC Converter and Switching Regulator Chip Conv DC-DC 4.3V to 42V Step Down Single-Out 16V 2.5A 16-Pin MSOP EP T/R ACQUISTA
