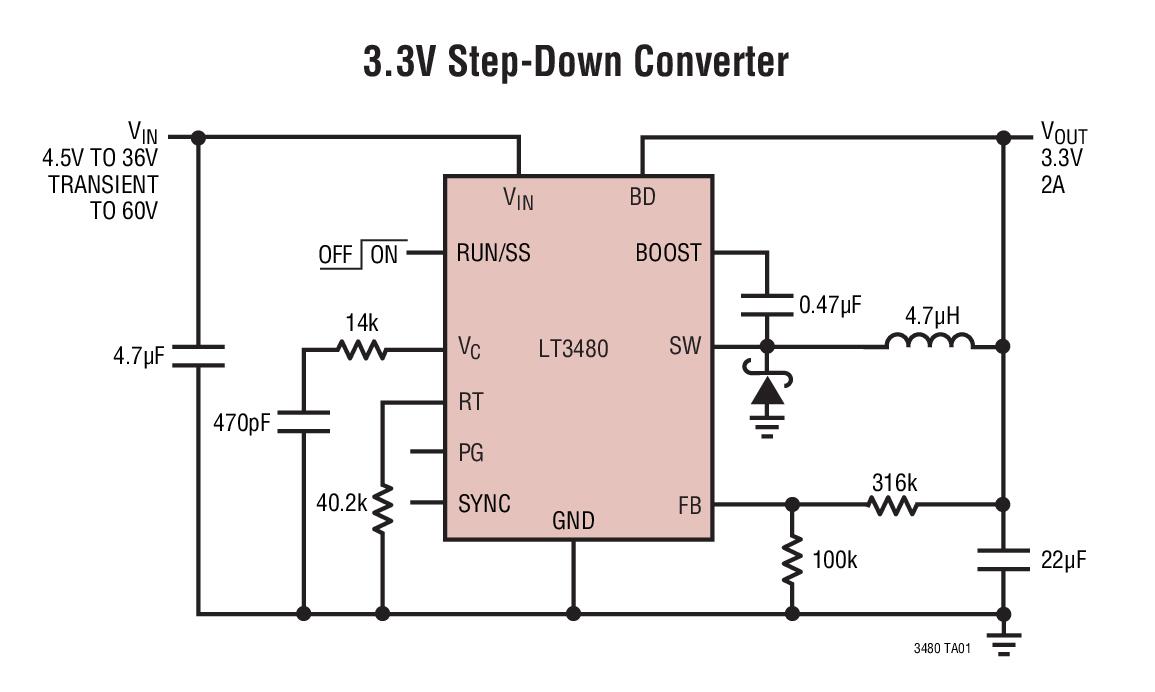

Typical Application for LT3480 - 36V, 2A, 2.4MHz Step-Down Switching Regulator with 70 uA Quiescent Current

Progetto di riferimento usando la parte LT3480 di Analog Devices

Ingrandisci
Immagine 1 / 1

Produttore

Analog Devices
  • Categorie di applicazione
    Alimentatori
  • Tipologia di prodotti
    Alimentatori singola uscita da CC a CC

Documenti associati

Per prodotti finali

  • Automotive Power Supply
  • Industrial Power Supply
  • Portable

Per contattare il Servizio Clienti.

  • Typical Application for LT3480 - 36V, 2A, 2.4MHz Step-Down Switching Regulator with 70 uA Quiescent Current. The LT3480 is an adjustable frequency (200kHz to 2.4MHz) monolithic buck switching regulator that accepts input voltages up to 36V (60V maximum). A high efficiency 0.25 switch is included on the die along with a boost Schottky diode and the necessary oscillator, control, and logic circuitry. Current mode topology is used for fast transient response and good loop stability. Low ripple Burst Mode operation maintains high efficiency at low output currents while keeping output ripple below 15mV in a typical application

Funzioni principali

  • Conversion Type
    DC to DC
  • Input Voltage
    4.5 to 36 V
  • Output Current
    2 A
  • Topology
    Buck

Parti in primo piano (12)

Parti in primo piano
Numero parte Produttore Tipo Per contattare il Servizio Clienti.
LT3480MPMSE#PBF Analog Devices DC to DC Converter and Switching Regulator Chip Conv DC-DC 3.6V to 36V Synchronous Step Down Single-Out 0.79V to 20V 2A 10-Pin MSOP EP Tube ACQUISTA
LT3480IMSE#TRPBF Analog Devices DC to DC Converter and Switching Regulator Chip Conv DC-DC 3.6V to 36V Synchronous Step Down Single-Out 0.79V to 20V 2A 10-Pin MSOP EP T/R ACQUISTA
LT3480IDD#PBF Analog Devices DC to DC Converter and Switching Regulator Chip Conv DC-DC 3.6V to 36V Synchronous Step Down Single-Out 0.79V to 20V 2A 10-Pin DFN EP Tube ACQUISTA
LT3480EMSE#PBF Analog Devices DC to DC Converter and Switching Regulator Chip Conv DC-DC 3.6V to 36V Synchronous Step Down Single-Out 0.79V to 20V 2A 10-Pin MSOP EP Tube ACQUISTA
LT3480IDD#TRPBF Analog Devices DC to DC Converter and Switching Regulator Chip Conv DC-DC 3.6V to 36V Synchronous Step Down Single-Out 0.79V to 20V 2A 10-Pin DFN EP T/R ACQUISTA
LT3480EMSE#TRPBF Analog Devices DC to DC Converter and Switching Regulator Chip Conv DC-DC 3.6V to 36V Synchronous Step Down Single-Out 0.79V to 20V 2A 10-Pin MSOP EP T/R ACQUISTA
LT3480HMSE#TRPBF Analog Devices DC to DC Converter and Switching Regulator Chip Conv DC-DC 3.6V to 36V Synchronous Step Down Single-Out 0.79V to 20V 2A 10-Pin MSOP EP T/R ACQUISTA
LT3480HMSE#PBF Analog Devices DC to DC Converter and Switching Regulator Chip Conv DC-DC 3.6V to 36V Synchronous Step Down Single-Out 0.79V to 20V 2A 10-Pin MSOP EP Tube ACQUISTA
LT3480MPMSE#TRPBF Analog Devices DC to DC Converter and Switching Regulator Chip Conv DC-DC 3.6V to 36V Synchronous Step Down Single-Out 0.79V to 20V 2A 10-Pin MSOP EP T/R ACQUISTA
LT3480EDD#TRPBF Analog Devices DC to DC Converter and Switching Regulator Chip Conv DC-DC 3.6V to 36V Synchronous Step Down Single-Out 0.79V to 20V 2A 10-Pin DFN EP T/R ACQUISTA
LT3480IMSE#PBF Analog Devices DC to DC Converter and Switching Regulator Chip Conv DC-DC 3.6V to 36V Synchronous Step Down Single-Out 0.79V to 20V 2A 10-Pin MSOP EP Tube ACQUISTA
LT3480EDD#PBF Analog Devices DC to DC Converter and Switching Regulator Chip Conv DC-DC 3.6V to 36V Synchronous Step Down Single-Out 0.79V to 20V 2A 10-Pin DFN EP Tube ACQUISTA
