PMP7771, Non sync buck Hysteretic Controller Reference Design for 9 - 18V input and 8V/3A output

Using Part

Agrandir
Vignette 1 / 1

Fabricant

Texas Instruments
  • Catégorie d'application
    Alimentations électriques
  • Type de produit
    Alimentations électriques à sortie unique CC à CC

Documents connexes

Pour les produits finaux

  • Industrial

Description

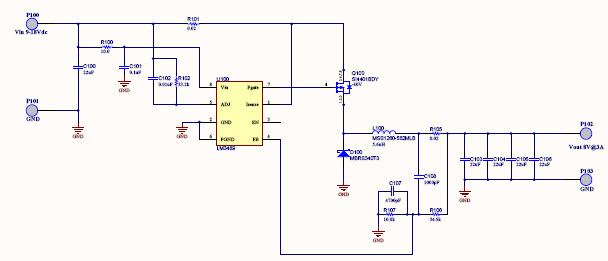

  • PMP7771, Non sync buck Hysteretic Controller Reference Design for 9 - 18V input and 8V/3A output. It uses a low ESR ceramic capacitor at the output and uses a series resistor to generate the ripple. It uses LM3489 which is a high efficiency PFET switching regulator controller. The PFET architecture also allows for low component count as well as ultra-low dropout, 100% duty cycle operation. Another benefit is high efficiency operation at light loads without an increase in output ripple

Caractéristiques principales

  • Conversion Type
    DC to DC
  • Input Voltage
    9 to 18 V
  • Output Voltage
    8 V
  • Output Current
    3 A
  • Output Power
    24 W
  • Topology
    Buck- Non Sync

Pièces en vedette (9)

Pièces en vedette
Pièce numéro Fabricant Type Description
LM3489MM/NOPB Texas Instruments DC to DC Controllers DC/DC Cntrlr Single-OUT Step Down 8-Pin VSSOP T/R Ajouter au panier
LM3489MMX/NOPB Texas Instruments DC to DC Controllers DC/DC Cntrlr Single-OUT Step Down 8-Pin VSSOP T/R Ajouter au panier
LM3489MM/NOPB Texas Instruments DC to DC Controllers DC/DC Cntrlr Single-OUT Step Down 8-Pin VSSOP T/R Ajouter au panier
LM3489QMM Texas Instruments DC to DC Controllers DC/DC Cntrlr Single-OUT Step Down Automotive AEC-Q100 8-Pin VSSOP T/R Ajouter au panier
LM3489MMX/NOPB Texas Instruments DC to DC Controllers DC/DC Cntrlr Single-OUT Step Down 8-Pin VSSOP T/R Ajouter au panier
LM3489QMMX/NOPB Texas Instruments DC to DC Controllers DC/DC Cntrlr Single-OUT Step Down 8-Pin VSSOP T/R Automotive AEC-Q100 Ajouter au panier
LM3489QMM/NOPB Texas Instruments DC to DC Controllers DC/DC Cntrlr Single-OUT Step Down 8-Pin VSSOP T/R Automotive AEC-Q100 Ajouter au panier
LM3489QMM/NOPB Texas Instruments DC to DC Controllers DC/DC Cntrlr Single-OUT Step Down 8-Pin VSSOP T/R Automotive AEC-Q100 Ajouter au panier
LM3489QMMX/NOPB Texas Instruments DC to DC Controllers DC/DC Cntrlr Single-OUT Step Down 8-Pin VSSOP T/R Automotive AEC-Q100 Ajouter au panier
