LM5007EVAL, Evaluation Board using LM5007 Step down switching regulator

Using Part

Agrandir

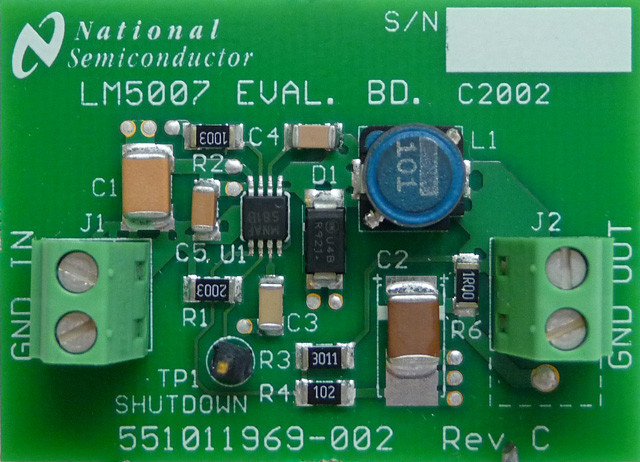

LM5007EVAL Image
LM5007EVAL Schematic
Vignette 1 / 2

Fabricant

Texas Instruments
  • Catégorie d'application
    Alimentations électriques
  • Type de produit
    Alimentations électriques à sortie unique CC à CC

Pour les produits finaux

  • Automotive and Transportation
  • Buck Converter

Description

  • LM5007EVAL, Evaluation Board is designed to provide the design engineer with a fully functional step down switching regulator to evaluate LM5007 regulator IC, in a typical environment. The Evaluation Board just needs one high voltage power-supply (up to 75V and current rating of 1A). The maximum output power is 4 watts. Either an electronic load or resistor bank can be used for testing evaluation board there is no soft-start feature in LM5007, and it normally comes up with full load current to supply the power demanded by the load within a short time

Caractéristiques principales

  • Conversion Type
    DC to DC
  • Input Voltage
    12 to 75 V
  • Output Voltage
    10 V
  • Output Current
    0.4 A
  • Output Power
    4 W
  • Efficiency
    90 %
  • Topology
    Buck

Pièces en vedette (8)

Pièces en vedette
Pièce numéro Fabricant Type Description
LM5007MM/NOPB Texas Instruments DC to DC Converter and Switching Regulator Chip Conv DC-DC 9V to 75V Step Down Single-Out 2.5V to 73V 0.5A 8-Pin VSSOP T/R Ajouter au panier
LM5007MMX/NOPB Texas Instruments DC to DC Converter and Switching Regulator Chip Conv DC-DC 9V to 75V Synchronous Step Down Single-Out 2.5V to 73V 0.5A 8-Pin VSSOP T/R Ajouter au panier
LM5007MMX/NOPB Texas Instruments DC to DC Converter and Switching Regulator Chip Conv DC-DC 9V to 75V Synchronous Step Down Single-Out 2.5V to 73V 0.5A 8-Pin VSSOP T/R Ajouter au panier
LM5007MM/NOPB Texas Instruments DC to DC Converter and Switching Regulator Chip Conv DC-DC 9V to 75V Step Down Single-Out 2.5V to 73V 0.5A 8-Pin VSSOP T/R Ajouter au panier
LM5007SD/NOPB Texas Instruments DC to DC Converter and Switching Regulator Chip Conv DC-DC 9V to 75V Step Down Single-Out 2.5V to 73V 0.5A 8-Pin WSON EP T/R Ajouter au panier
LM5007SDX/NOPB Texas Instruments DC to DC Converter and Switching Regulator Chip Conv DC-DC 9V to 75V Step Down Single-Out 2.5V to 73V 0.5A 8-Pin WSON EP T/R Ajouter au panier
LM5007SDX/NOPB Texas Instruments DC to DC Converter and Switching Regulator Chip Conv DC-DC 9V to 75V Step Down Single-Out 2.5V to 73V 0.5A 8-Pin WSON EP T/R Ajouter au panier
LM5007SD/NOPB Texas Instruments DC to DC Converter and Switching Regulator Chip Conv DC-DC 9V to 75V Step Down Single-Out 2.5V to 73V 0.5A 8-Pin WSON EP T/R Ajouter au panier
