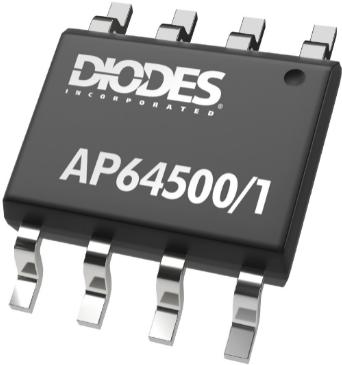

Diodes IncorporatedAP64500SP-13Convertitore da DC a DC e chip regolatore di commutazione
Conv DC-DC 3.8V to 40V Synchronous Step Down Single-Out 0.8V to 39V 5A 8-Pin SO EP T/R
Convertitori buck sincroni AP64xxx/Q di Diodes Incorporated
I convertitori buck sincroni AP64xxx/Q di Diodes Incorporated forniscono ampi intervalli di tensione in uscita ed elevata efficienza energetica, ideali per molteplici applicazioni automotive e domestiche. I componenti della serie AP64xxx/Q sono caratterizzati da gate drive/bootstrap specifici che consentono operazioni in modalità LDO. Questa modalità permette di raggiungere quasi il 100% del ciclo di funzionamento. Questi convertitori sono inoltre progettati per fornire le migliori prestazioni EMI della categoria.
Applicazioni:
- Bus di alimentazione industriale distribuita da 12 V e 24 V
- Piccoli e grandi elettrodomestici
- Sistemi audio e di rete domestici
- Utensili elettrici senza fili
- Alimentazione dei sistemi di infotainment per automotive
- Automotive Forward Lighting POS
- Illuminazione frontale per automotive
Specifiche tecniche e vantaggi:
- Tensione d’ingresso da 3,8 V a 40 V
- Rettificazione sincrona in uscita
- Ampio intervallo di tensione in uscita: da 0,8 V a quasi 100% della tensione d’ingresso (in modalità LDO)
- Bassa corrente di quiescenza (22 μA) e 1 μA di corrente di arresto
- Progettato per fornire le migliori prestazioni EMI della categoria
- fSW programmabile e sincronizzabile (per AP64350/AP64352/AP64500/AP64350Q/AP64352Q)
- Avvio Soft-Start programmabile (per AP64351/AP64501/AP64351Q/AP64352Q)
- Completamente privo di piombo e conforme alla normativa RoHS
- Privo di antimonio e alogeni. Dispositivo “ecologico”
- Conforme per il settore automotive (solo componenti specifici)
- Consulta le singole pagine prodotto per scoprire specifiche e vantaggi di ciascun elemento della serie
Foto dell'applicazione
Sistemi audio per la casa
Utensili elettrici senza fili
Illuminazione esterna frontale per automobili
Sistemi di infotainment per automobili
Alimentatori per automobili
Elettrodomestici
Articoli correlati
1. Transient Voltage Suppression in Automotive
2. Protecting Vehicle Electronics from Reverse-Battery Connection
3. Integrated Solutions to USB Type-C Port Implementation Challenges
4. Great Things Come in Small (Outline) Packages
5. Minimizing EMI in Switched-mode PSUs
Prodotti correlati
| Compliant | |
| EAR99 | |
| Active | |
| 8542.39.00.90 | |
| Automotive | No |
| PPAP | No |
| Synchronous Step Down | |
| Adjustable | |
| 100 to 2200 | |
| Yes | |
| 1 | |
| 0.8 to 39 | |
| 5 | |
| 3.8 | |
| 40 | |
| 3.8 to 40 | |
| 25 | |
| 85 | |
| -40 | |
| 85 | |
| Tape and Reel | |
| Mounting | Surface Mount |
| Package Height | 1.45 mm |
| Package Width | 3.9 mm |
| Package Length | 4.9 mm |
| PCB changed | 8 |
| Standard Package Name | SO |
| Supplier Package | SO EP |
| 8 | |
| Lead Shape | Gull-wing |
| EDA / CAD Models |
