Typical Application for LTM8050 - 58V, 2A Step-Down module Regulator

Using Part

Agrandir
Vignette 1 / 1

Fabricant

Analog Devices
  • Catégorie d'application
    Alimentations électriques
  • Type de produit
    Alimentations électriques à sortie unique CC à CC

Pour les produits finaux

  • Battery Management
  • Distributed Power System
  • Industrial Power Supply

Description

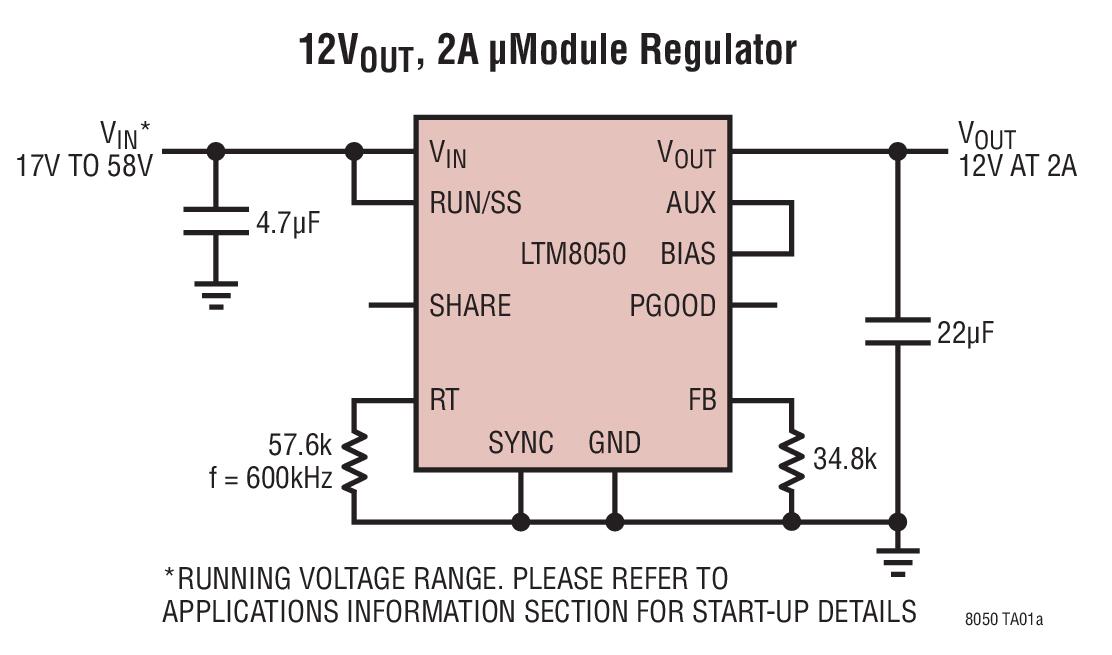

  • Typical Application for LTM8050 - 58V, 2A Step-Down module Regulator. The LTM8050 is a 58VIN, 2A step down module converter. Included in the package are the switching controller, power switches, inductor and all support components. Operating over an input voltage range of 3.6V to 58V, the LTM8050 supports an output voltage range of 0.8V to 24V and a switching frequency range of 100kHz to 2.4MHz, each set by a single resistor. Only the bulk input and output filter capacitors are needed to finish the design

Caractéristiques principales

  • Conversion Type
    DC to DC
  • Input Voltage
    17 to 58 V
  • Output Voltage
    12 V
  • Output Current
    2 A
  • Topology
    Buck

Pièces en vedette (5)

Pièces en vedette
Pièce numéro Fabricant Type Description
LTM8050IY#PBF Analog Devices DC to DC Converter and Switching Regulator Module Module DC-DC 1-OUT 0.8V to 24V 2A 70-Pin BGA Tray Ajouter au panier
LTM8050MPY#PBF Analog Devices DC to DC Converter and Switching Regulator Module Module DC-DC 1-OUT 0.8V to 24V 2A 70-Pin BGA Tray Ajouter au panier
LTM8050IY Analog Devices DC to DC Converter and Switching Regulator Module Module DC-DC 1-OUT 0.8V to 24V 2A 70-Pin BGA Tray Ajouter au panier
LTM8050EY#PBF Analog Devices DC to DC Converter and Switching Regulator Module Module DC-DC 1-OUT 0.8V to 24V 2A 70-Pin BGA Tray Ajouter au panier
LTM8050MPY Analog Devices DC to DC Converter and Switching Regulator Module Module DC-DC 1-OUT 0.8V to 24V 2A 70-Pin BGA Tray Ajouter au panier
