LTC3834EGN-1 Demo Board, 30uA Iq, Vin: 4.5V-32V, Vout: 3.3V/5A

Using Part

Agrandir
Vignette 1 / 1

Fabricant

Analog Devices
  • Catégorie d'application
    Alimentations électriques
  • Type de produit
    Alimentations électriques à sortie unique CC à CC

Pour les produits finaux

  • Automotive and Transportation
  • Backplane Distributed Power
  • Communications and Telecom
  • Portable

Description

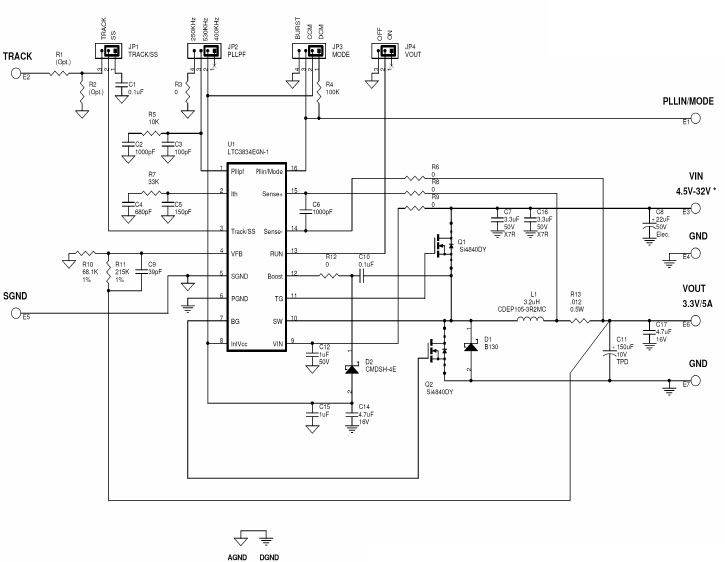

  • Demonstration circuit 1346A is a low quiescent current step-down DC/DC converter featuring the LTC3834-1 in a 16-pin GN package. The DC1346A is programmed to generate a regulated 3.3V@5A output from a 4.5V to 32V input voltage

Caractéristiques principales

  • Conversion Type
    DC to DC
  • Input Voltage
    4.5 to 32 V
  • Output Voltage
    3.3 V
  • Output Current
    5 A
  • Efficiency
    91.5 %
  • Topology
    Buck

Pièces en vedette (2)

Pièces en vedette
Pièce numéro Fabricant Type Description
LTC3834EGN-1#TRPBF Analog Devices DC to DC Controllers DC/DC Cntrlr Single-OUT Step Down 440kHz 16-Pin SSOP N T/R Ajouter au panier
LTC3834EGN-1#PBF Analog Devices DC to DC Controllers DC/DC Cntrlr Single-OUT Step Down 440kHz 16-Pin SSOP N Tube Ajouter au panier
