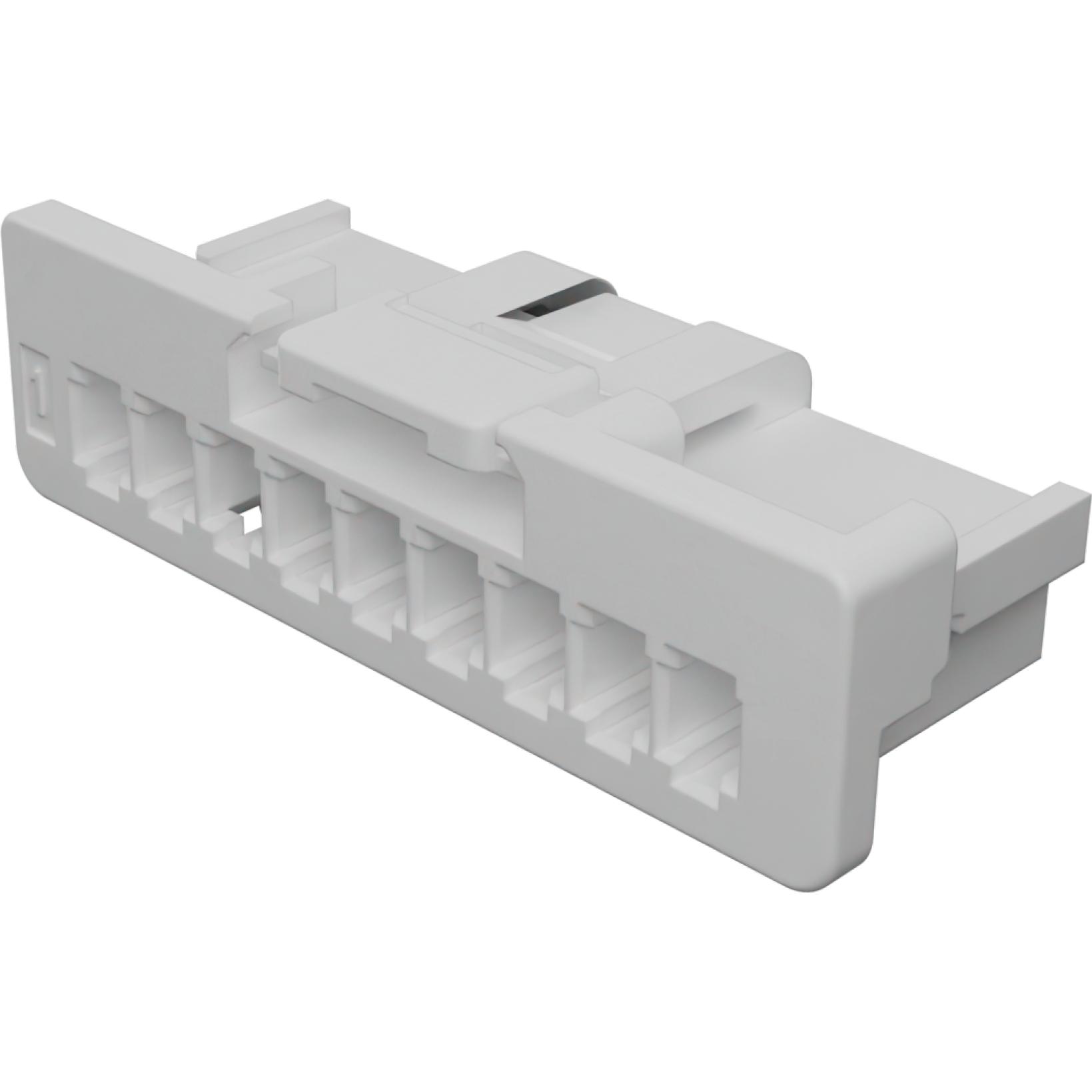

Molex5601230900Gaine de câblage de raccordement discret

Connecteurs DuraClik

Dans des applications fil à carte, il arrive que les opérateurs ne parviennent pas à garantir le couplage complet des connecteurs. Cela conduit parfois à un mauvais fonctionnement du produit final. Le système de connexion DuraClik est doté d’une large verrou produisant un clic audible net qui garantit le couplage sécurisé.

Les robustes applications automobiles et commerciales peuvent être soumises à des chocs, à des vibrations ou à des manipulations brusques pouvant déconnecter les bornes et causer des interférences de signal. Le système de connexion fil à carte DuraClik est doté de TPA et d’ISL qui garantissent une force de rétention élevée pour une plus de fiabilité dans des environnement difficiles. Pour certaines applications, les clients des applications automobiles et de consommation ainsi que les OEM exigent des températures de fonctionnement supérieures à 85°C. Les connecteurs fil à carte DuraClik peuvent fonctionner jusqu’à 125°C.

Caractéristiques:

• Couplage sécurisé et rétention de PCB pour des applications à vibrations élevées : la robuste série de Molex est une solution simple et efficace offrant des connexions rapides et sûres pour des environnements à hautes vibrations. La série au standard automobile offre un verrouillage secondaire indépendant (ISL), un verrouillage d’inertie et une force de rétention jusqu’à 100 N.
• Excellente fiabilité dans des environnement à chaleur élevée: : la température de fonctionnement des connecteurs fil à carte DuraClik est de -40 à +125°C et le produit garantit la performance au sein d’applications à haute température, telles que les systèmes d’éclairage.
• Il offre un gain d’espace en étant l’un des plus petits connecteurs du marché pour les environnements difficiles: le connecteur ISL Dura Click, l’une des plus grandes variantes offrant les plus hautes performances de Molex, reste encore parmi les plus petites options du marché, permettant de résoudre des défis d’espace et de réduire le poids du système.
• Il répond aux spécifications LV214: les spécifications LV214 et ES91500-03 sont conçues pour répondre aux exigences des marchés automobiles européen, chinois et des États-Unis.

TÉLÉCHARGER LA FICHE TECHNIQUE

Autres caractéristiques du produit :

• Verrouillage interne positif
• Conception à contact fermé
• Disponible en placage or et étain
• Disponible avec embases ISL et TPA

Applications:

• Automobile :
• Air conditionné
• Éclairage extérieur
• Affichage frontal (HUD)
• Onduleur
• Leviers de vitesse
• Direction
• Essuie-glace/clignotants
• Grues
• Tracteurs
• Camions
• Automatisation industrielle :
• Automatisation d’usine
