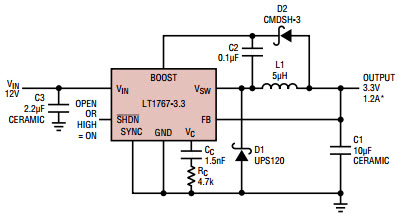

Typical Application Circuit for LT1767EMS8-2.5 12V to 3.3V Step-Down Converter

使用 Analog Devices 的 LT1767EMS8-2.5 的参考设计

放大
Image 1 / 1

供应商

Analog Devices
  • 应用类别
    电源
  • 产品类别
    直流到直流单输出电源

依据最终产品

  • Adapter
  • Battery Powered Systems
  • Distributed Power System
  • DSL Modem
  • Portable Computers

说明

  • Typical Application Circuit for LT1767EMS8-2.5 12V to 3.3V Step-Down Converter. The LT1767 is a 1.25MHz monolithic buck switching regulator. A high efficiency 1.5A switch is included on the die together with all the control circuitry required to complete a high frequency, current mode switching regulator. Current mode control provides fast transient response and excellent loop stability

主要特色

  • Conversion Type
    DC to DC
  • Input Voltage
    12 V
  • Output Voltage
    3.3 V
  • Output Current
    1.2 A
  • Topology
    Buck
