FCDC 00047, ADP1864 and ADP1611 Reference Power Design

使用 Analog Devices 的 ADP1864 的参考设计

放大
Image 1 / 1

供应商

Analog Devices
  • 应用类别
    电源
  • 产品类别
    直流到直流多输出电源

相关文件

依据最终产品

  • LCD TFT Display
  • Portable

说明

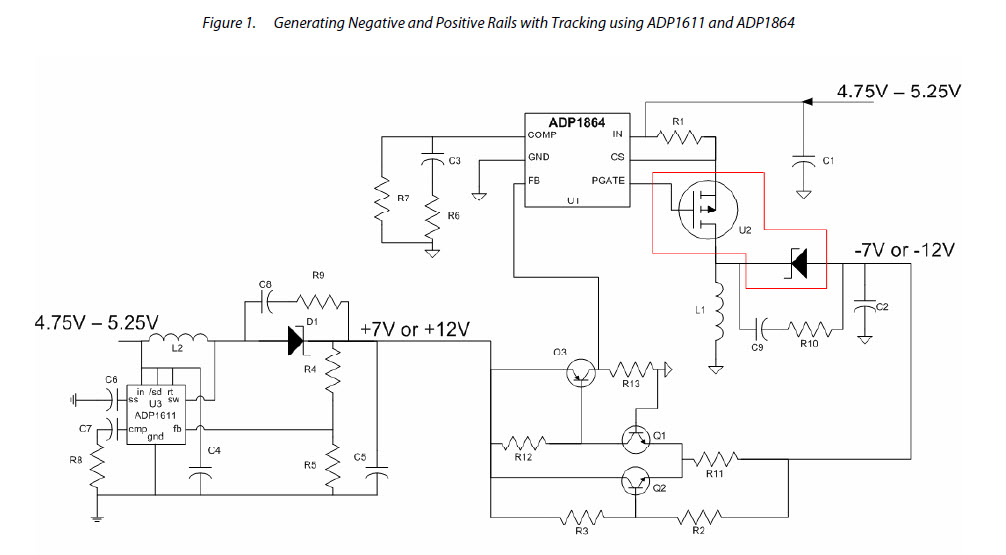

  • FCDC 00047, ADP1864 and ADP1611 Reference Power Design. The ADP1611 and ADP1864 boost switching power controllers generate positive and negative voltage rails respectively, which is ideal for powering multiple ADC and Op-Amps, ADP1864 switches at 580kHz with a duty cycle of 58% and 70% when generating -7V and -12V respectively. ADP1611 circuit operates at 58% and 29% when generating +12 and +7 respectively

主要特色

  • Conversion Type
    DC to DC
  • Input Voltage
    4.75 to 5.25 V
  • Output Voltage
    -7 to -12|7 to 12 V
  • Output Current
    0.15@-7 to -12|0.15@7 to 12 A
  • Efficiency
    90 %
  • Topology
    Boost
