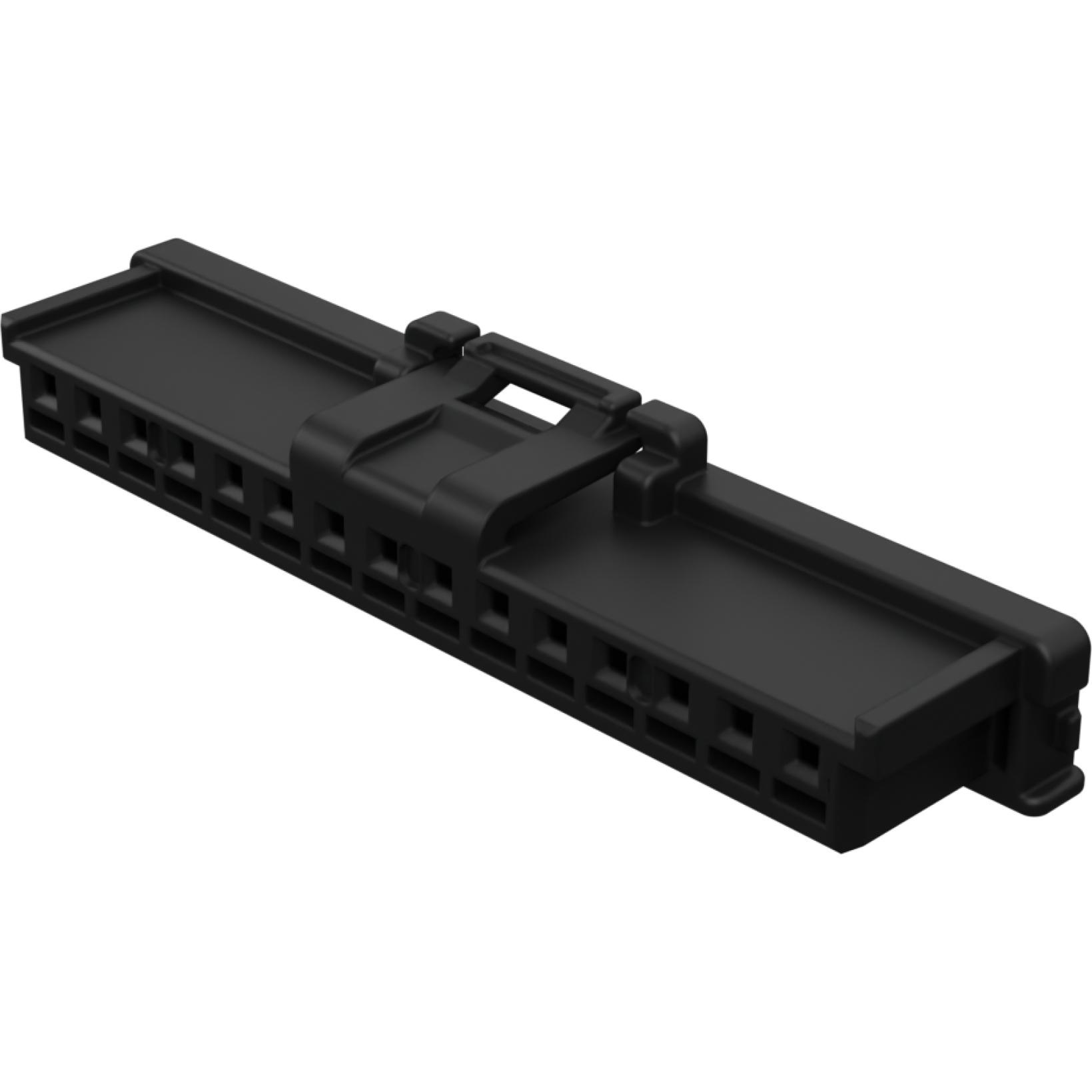

Molex5051511500Custodia filo connettore dedicato

Connettori DuraClik

Nelle applicazioni filo-scheda, a volte gli operatori non si assicurano che i connettori siano completamente accoppiati. Ciò può comportare il malfunzionamento del prodotto finale. Il sistema di connessione DuraClik è dotato di un ampio attacco che produce uno scatto udibile, garantendo un accoppiamento sicuro.

Le robuste applicazioni automobilistiche e commerciali possono essere soggette a urti, vibrazioni o manipolazioni brusche che possono scollegare i terminali e causare interferenze di segnale. Il sistema di connettori filo-scheda DuraClik è dotato di TPA e ISL che garantiscono un'elevata forza di ritenzione per una maggiore affidabilità in ambienti difficili. Per alcune applicazioni, i clienti delle applicazioni automotive e di consumo e gli OEM richiedono temperature di esercizio superiori a 85 °C. I connettori filo-scheda DuraClik possono funzionare fino a 125 °C.

Caratteristiche del prodotto:

• Accoppiamento sicuro e ritenzione del PCB per applicazioni ad alte vibrazioni: la robusta serie di Molex è una soluzione semplice ed efficiente che fornisce connessioni rapide e sicure per gli ambienti ad alte vibrazioni. La serie per il settore automobilistico è dotata di ISL, blocco inerziale e forza di ritenzione fino a 100 N.
• Eccellente affidabilità in ambienti ad alta temperatura: la temperatura di esercizio dei connettori filo-scheda DuraClik va da -40 a +125 °C e il prodotto mantiene le sue prestazioni anche in applicazioni ad alte temperature come i sistemi di illuminazione.
• Offre un risparmio di spazio in quanto è uno dei connettori per ambienti difficili più piccoli disponibili sul mercato: il connettore ISL DuraClik, uno dei derivati più grandi e dalle prestazioni più elevate di Molex, è ancora tra le soluzioni più piccole disponibili del mercato e contribuisce a risolvere i problemi di spazio e a ridurre il peso.
• Soddisfa le specifiche LV214: le specifiche LV214 e ES91500-03 sono progettate per soddisfare i requisiti dei mercati automobilistici europei, cinesi e statunitensi.

SCARICA SCHEDA TECNICA

Ulteriori caratteristiche del prodotto:

• Blocco positivo interno
• Design con contatti incorporati
• Placcatura in oro e stagno
• Prese ISL e TPA disponibili

Applicazioni:

• Automotive:
• Aria condizionata
• Illuminazione esteriore
• Display heads-up (HUD)
• Inverter
• Cambio di marcia
• Commutatori di sterzata
• Leva dei tergicristalli/indicatori di direzione
• Gru
• Trattori
• Autocarri
• Automazione industriale:
• Automazione industriale
