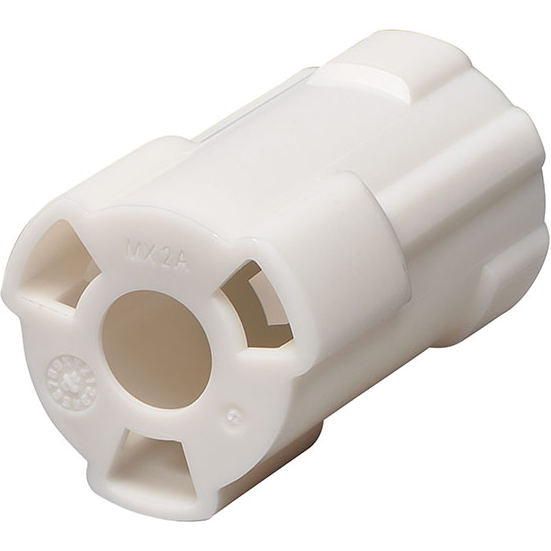

Molex2207182001Custodia filo connettore dedicato
HyperQube 6.00mm, Plug Housing, Natural, Bag
Connettori HyperQube
Il sistema di interconnessione HyperQube è progettato per offrire prestazioni affidabili e impareggiabili nelle applicazioni con spazi ridotti. Grazie alle caratteristiche avanzate dei connettori HyperQube, i produttori possono contare su installazioni sicure e semplificate, migliorando l'efficienza e senza il rischio di problemi durante l'accoppiamento. Questi connettori integrano inoltre funzionalità di protezione dal contatto accidentale, in conformità ai requisiti di sicurezza in materia elettrica per gli ingegneri progettisti. In linea con i rigorosi standard del settore, i connettori HyperQube garantiscono una trasmissione di potenza sicura e affidabile, anche negli ambienti più complessi.
VISUALIZZA LA SCHEDA TECNICA DELLA FAMIGLIA HYPERQUBE
Caratteristiche principali:
Gli ingegneri progettisti hanno bisogno di connettori ad alta corrente e basso profilo per ottimizzare la densità di corrente negli spazi ridotti. Le prese PCB HyperQube forniscono 120,0 A di corrente con un ingombro di soli 12,30 mm per 15,40 mm, per una densità di potenza principale di 63,4 A per 1 cm². La progettazione con uscita laterale rende questi connettori perfetti le applicazioni a basso profilo, poiché elimina i problemi relativi al raggio di curvatura dei cavi. Sono inoltre composti da perni polarizzanti e componenti con codici colore corrispondenti univoci per garantire un assemblaggio preciso, sicuro, e rapido, mentre la protezione da contatto accidentale impedisce l'accesso a parti sotto tensione.
Le prese PCB HyperQube integrano lo zoccolo COEUR di Molex, che riduce al minimo il calore all'interfaccia di contatto per gestire con efficacia carichi di corrente elevati. Le dimensioni estremamente compatte del PC di questi connettori a prestazioni elevate li rendono inoltre ideali per le applicazioni con spazi ridotti.
Il sistema di interconnessione HyperQube è dotato di un meccanismo di bloccaggio sicuro per collegamenti solidi, protetti e senza interruzioni nelle operazioni essenziali. La progettazione con codifica meccanica delle prese garantisce il corretto montaggio sul PCB, mentre i diversi colori per le corrispondenze prevengono potenziali errori di accoppiamento, semplificando l'identificazione delle parti e l'installazione durante l'assemblaggio.
L'estremità filettata delle prese PCB consente, qualora necessario, di rimuovere e sostituire con rapidità i componenti. Una volta accoppiati, i connettori HyperQube sono a prova di contatto accidentale per evitare potenziali shock elettrici.
SCOPRI DI PIÙ SULLA TECNOLOGIA DELLO ZOCCOLO COEUR DI MOLEX
Applicazioni per settore
Data Center
- Server, commutatori
Server, commutatori
- Inverter
Automazione industriale
- Motori
| Compliant | |
| EAR99 | |
| Active | |
| 8538.90.60.00 | |
| Automotive | No |
| PPAP | No |
| Housing | |
| PL | |
| 1 | |
| 1 | |
| Crimp | |
| Straight | |
| 120/Contact | |
| 1000V | |
| -40 | |
| 125 | |
| 200 | |
| Bag | |
| 1.786 | |
| 27.7 | |
| 17.7 | |
| 17.7 | |
| Cable Mount |
| EDA / CAD Models |
