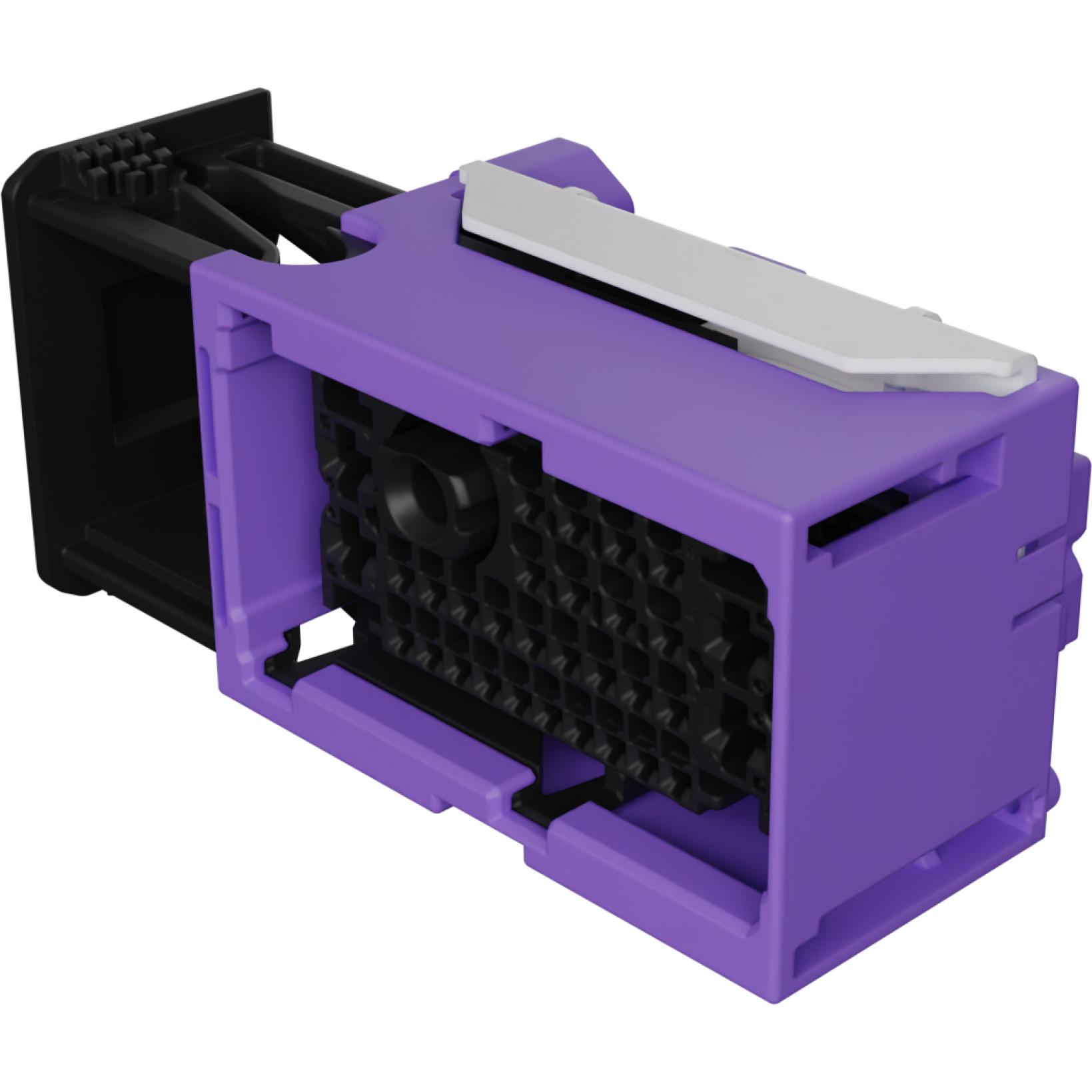

Molex2159580328Custodia filo connettore dedicato
Conn Housing RCP 32 POS 2.5mm/2.75mm/3.5mm Crimp ST Cable Mount Purple MX-DaSH Carton
Sistema di connettori MX-DaSH
Il sistema di connettori filo-filo MX-DaSH semplifica la progettazione dei veicoli, integrando alimentazione, messa a terra e circuiti dati ad alta velocità in un unico connettore. Questa soluzione innovativa riduce peso, ingombro e costi, facilita l'assemblaggio, supporta l'architettura zonale e offre una moderna alternativa ai vari connettori tradizionali utilizzati nelle applicazioni automotive.
Guarda la scheda tecnica del sistema di connettori filo-filo MX-DaSH
Funzioni chiave:
- Ottimizza il cablaggio, combinando più connettori in un unico connettore
- Offre un funzionamento affidabile anche in condizioni gravose grazie alla capacità di tenuta certificata T2/ V1/S3 e alla guarnizione "mat seal"
- Assicura un accoppiamento perfetto e connettività affidabile
- Semplifica l'implementazione e l'integrazione dei progetti
- Impedisce errori di accoppiamento e riduce al minimo gli errori di assemblaggio
Applicazioni per settore
Automotive
- Moduli per la guida autonoma
- Moduli di calcolo
- Sistemi di telecamere
- Moduli gateway/interruttori
- Dispositivi GPS
- Display ad alta risoluzione (display 4K)
- Reti di cavi ad alta velocità
- Connettività sensore-dispositivo
- Telecamere a 360°
- Dispositivi LiDAR
Veicoli commerciali
- Dispositivi GPS
- Sistemi infotainment
Specifiche principali
- Configurazioni: progetti filo-filo sigillati o non sigillati
- Dimensioni dei terminali: 1,20, 1,50, 2,80 mm
- Connessioni dati: HFM®, H-MTD®
- Specifiche di validazione (in base alla variante del connettore): USCAR2 rev8 | USCAR17 rev5 USCAR49 | GMW3191 | 2019B217050 revE (Peugeot) | IEC 62153-4-3:2013 (E) | IEC 62153-4-7:2015 | T1/V1/S1 (sigillato) | T2/V1/S3 (non sigillato)
SPECIFICHE
Informazioni di riferimento
- Packaging: confezione sfusa
- Prese femmina/connettori maschio a lamelle:
- Alloggiamento fino a 31 circuiti + dati
- Terminale: 1,20 mm o 1,50 mm (alimentazione o segnale) oppure 2,80 mm (alimentazione)
- Dati: HFM o H-MTD
- Dimensioni dei cavi per i terminali:
- Terminale da 1,20 mm – Cavo da 0,35 a 1,50 mm2
- Terminale da 1,50 mm – Cavo da 0,50 a 1,50 mm2
- Terminale da 2,80 mm – Cavo da 2,00 a 2,50 mm2
- Tipo di accoppiamento: accoppiamento guidato
- Unità di misura: millimetri
- RoHS: sì
Specifiche meccaniche
- Forza di ritenzione del terminale con
- blocco secondario indipendente (ISL): 100 N (min)
- Forza di accoppiamento (max): 70 N
- Forza di diaccoppiamento (max): 70 N
Specifiche elettriche
- Tensione (max): 250 V
- Corrente (max): fare riferimento alla curva di derating
- Resistenza di isolamento: 100 mΩ (min)
Specifiche fisiche
- Alloggiamento: poliammide (PA66)
- Contatto: stagno
- Ambiente con vibrazioni:
- Accelerazione massima - 9G (88 m/s²)
- Frequenza: da 20 a 200 Hz
- Capacità di tenuta (versioni con guarnizione):
- Iniziale: 50 kPa (min)
- Dopo test di resistenza: 30 kPa (min)
- Test lavaggio ad alta pressione: IP69K
- Temperature di esercizio: Da -40 a +120 °C
- da -40 a +85 °C (in base al tipo di connettore)
Vantaggi e funzionalità del prodotto
Ottimizza il cablaggio, combinando più connettori in un unico connettore
Il design integra connessioni di potenza, segnale e dati mediante terminali da 1,20 mm, 1,50 mm e 2,80 mm, oltre a moduli FAKRA Mini ad alta velocità (HFM) per la trasmissione dati ad alta frequenza.
Consente un funzionamento affidabile anche in condizioni gravose grazie alla capacità di tenuta certificata T2/ V1/S3 e alla guarnizione integrata (mat seal)
Questo sistema di tenuta integrato elimina la necessità di guarnizioni individuali per ciascun cavo, riducendo l'ingombro complessivo e i costi dei connettori esposti a condizioni estreme, sia all'interno che all'esterno dell'abitacolo.
Garantisce un accoppiamento sicuro e una connettività affidabile
Le caratteristiche includono un blocco secondario indipendente (ISL) disponibile, una piastra di protezione pin (PPP) e la protezione delle lamelle.
Semplifica l'implementazione e l'integrazione dei progetti
L'utilizzo di assemblaggi completi per gli alloggiamenti maschio e femmina minimizza le operazioni di montaggio.
Impedisce errori di accoppiamento e riduce al minimo gli errori di assemblaggio
Sono disponibili quattro chiavi di polarizzazione uniche per garantire il corretto orientamento.
| Supplier Unconfirmed | |
| EAR99 | |
| Active | |
| Automotive | No |
| PPAP | No |
| Housing | |
| RCP | |
| 32 | |
| 4 | |
| Crimp | |
| 2.5/2.75/3.5 | |
| Straight | |
| 12.3/Contact | |
| 12V | |
| -40 | |
| 125 | |
| Carton | |
| 26.45 | |
| 49.5 | |
| 31 | |
| 32 | |
| MX-DaSH | |
| Cable Mount |
