Acheminement de câbles sans effort avec les assemblages RF sans soudure MINIBEND®
Les clients industriels et institutionnels exigent des dispositifs et des interfaces utilisateur plus petits, plus rapides et plus durables. Compte tenu de la complexité croissante de ces nouvelles conceptions de circuits, des éléments comme les connecteurs sont souvent négligés. Cependant, les avantages en termes de performance fournis par les derniers types de connecteurs peuvent être significatifs. Cet article de HUBER+SUHNER explore les nouvelles assemblages RF sans soudure MINIBEND® innovants, qui permettent un routage de câble aisé dans des conceptions de circuits complexes. L'industrie mondiale de l'Aérospatiale et de la Défense a exprimé sa demande pour des systèmes de mission plus petits, plus légers, plus efficaces et optimisés pour le coût total de possession (TCO). À mesure que les ingénieurs systèmes innovent continuellement pour intégrer plus de capacités dans des packages plus petits, ils doivent se tourner vers des technologies d'interconnexion qui permettront, plutôt qu'empêcheront, la densité maximale réalisable du système sans compromettre la fiabilité. En tant que leaders de la technologie d'interconnexion pour environnements difficiles, ce défi est la force motrice derrière le portefeuille de renommée mondiale de HUBER+SUHNER de produits de connectivité coaxiale haute densité pour environnements difficiles. Au cours des 30 dernières années, HUBER+SUHNER a révolutionné la technologie de terminaison de connecteurs sans soudure, qui est la base du portefeuille MINIBEND®, les assemblages de câbles coaxiaux flexibles avec le profil le plus bas de l'industrie. Conçus pour remplacer directement les connexions coaxiales semi-rigides traditionnelles (telles que .047, .086 et .141), ces assemblages flexibles offrent une fiabilité supérieure et une facilité d'installation. Ceci est particulièrement utile pour la conception des plateformes aérospatiales et de défense de nouvelle génération qui tendent vers des systèmes à haute densité avec un routage complexe et des conditions de fonctionnement de plus en plus sévères. Disponible dans des diamètres de câble allant de 1.6mm à 5.7mm avec une variété d'options de diélectrique, de blindage, de gaine, et de connecteurs hautement ingénierisés, le volume d'options offert dans le portefeuille MINIBEND® assure qu'il y a un assemblage de câble pour satisfaire tous les besoins de projet.
Les avantages de la technologie de terminaison sans soudure
En tirant parti de plusieurs décennies d'expertise en assemblages de câbles, HUBER+SUHNER a développé et transformé un design de système pour MINIBEND® qui offre un profil et une fiabilité inégalés. Certaines des caractéristiques de conception distinctives qui font la différence incluent une combinaison des éléments suivants :
- BLINDAGE TRESSÉ - Tous les types de câbles de la famille MINIBEND® sont conçus avec un blindage tressé en acier inoxydable pour reproduire la résistance à la traction des soudures, sans besoin de décharge de traction.
- CONCEPTION DE CONNECTEUR - Les connecteurs MINIBEND® sont conçus avec une jonction de câble à serrage haute fiabilité, permettant au câble RF d'être plié immédiatement derrière l'arrière du corps du connecteur. Cela est efficace pour une densité extrême qui n'est autrement réalisable qu'avec des assemblages semi-rigides préformés.
- SYSTÈME ÉPOXY - Le système époxy propriétaire de HUBER+SUHNER renforce la terminaison du blindage tressé serré, augmentant la force de traction de 70 %. Cela offre une robustesse torsionnelle suffisante pour permettre plusieurs rotations de 90°+ autour de l'axe de la ligne centrale, ce qui n'est pas possible avec une jonction de connecteur soudée et constitue l'une des principales causes de défaillance des câbles flexibles soudés lors de l'installation du système chez l'intégrateur.

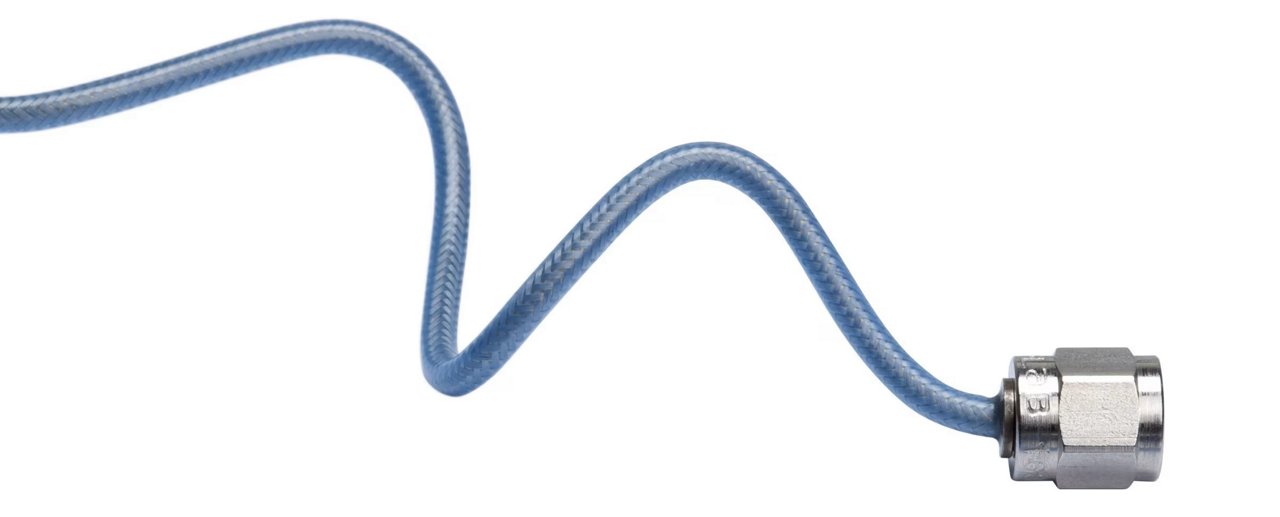

Ensembles de câbles micro-ondes flexibles, sans soudure, pliables jusqu'au bout

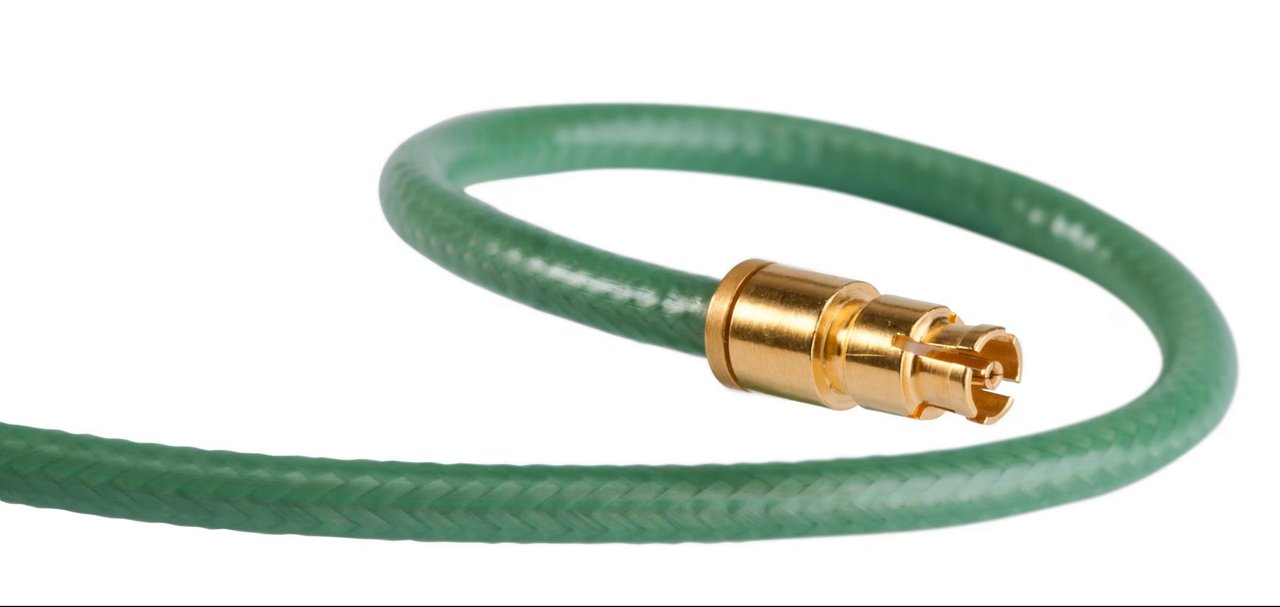

Plier jusqu'à l'extrémité : permet de plier le câble immédiatement derrière le connecteur
Certains des avantages fondamentaux de la jonction de connecteurs MINIBEND® comprennent :
- Un besoin réduit de connecteurs coudés ou à angle droit coûteux grâce au rayon de courbure serré atteint avec les connecteurs MINIBEND®
- Les coûts d'inspection par rayons X sont également réduits dans les applications spatiales grâce à l'élimination des joints de soudure
- Amélioration du MTBF (temps moyen entre pannes) par rapport aux assemblages soudés
- Une réduction significative des défaillances mécaniques liées à l'installation, réduisant le coût des pièces de rechange et améliorant les temps de cycle
- Une large gamme de connecteurs MINIBEND® conformes à la norme MIL-PRF-39012, supportant des fréquences allant jusqu'à 85 GHz, disponibles dans une variété d'options de matériau et de placage
- Le meilleur rayon de courbure minimum disponible, garanti jusqu'à 30 cycles de courbure
La famille d'assemblages de câbles MINIBEND® de HUBER+SUHNER est disponible en tant que COTS qualifiés, avec une large gamme de diamètres de câbles, d'options diélectriques et d'interfaces de précision. Des gaines spéciales sont disponibles pour les applications à faible dégagement de fumée, sans halogène (LSZH) et à haute radiation jusqu'à une dose totale de 200 MRad. Avec des échantillons disponibles dans une variété de configurations de connecteurs, n'hésitez pas à contacter Arrow Electronics au sujet des solutions HUBER+SUHNER MINIBEND®, le choix idéal pour vos besoins d'assemblages RF à profil bas.
Guide de sélection rapide pour les assemblages RF MINIBEND®
| Type de câble | Dia. de câble mm (in) | Fréq, GHz | IL, dB/m @ 18 GHz | Rayon de courbure min. (mm)** |
|---|---|---|---|---|
| Nanobend | 1.62 (.064) | 110 | 6.58 | 5.1 |
| Microbend | 1.91 (.075) | 85 | 4.67 | 1.5 |
| Microbend L | 2.03 (.080) | 65 | 3.44 | 5.1 |
| Minibend | 2.49 (.098) | 65 | 3.41 | 5.1 |
| Minibend CT* | 2.49 (.098) | 70 | 3.41 | 5.1 |
| Minibend L | 2.64 (.104) | 50 | 2.70 | 5.1 |
| Mini141 | 3.61 (.142) | 40 | 1.70 | 8.4 |
| Mini141 CT* | 3.61 (.142) | 40 | 2.62 | 8.4 |
| Mini250 H | 5.72 (.225) | 26 | 1.10 | 19.0 |
* - La famille CT de câbles Minibend® utilise un diélectrique en fluoropolymère expansé pour offrir une stabilité supérieure de la phase par rapport à la température pour les applications critiques en phase ** - Applicable immédiatement derrière le connecteur, jusqu'à 30 cycles de pliage ±90°
