Solutions de recharge EV Panasonic
Les voitures ne sont plus aussi simples qu'avant. Au lieu de 4 roues, d'un carburateur, d'une transmission et d'une radio AM/FM (si vous aviez de la chance), les voitures modernes possèdent des conceptions électroniques complexes avec de nombreux systèmes qui doivent communiquer entre eux. Plus ces systèmes sont intégrés, meilleures seront les performances et la facilité d'utilisation qu'ils offriront. Cet article explore les modules sans fil Panasonic, les composants passifs, les composants Emech et les solutions de gestion thermique pour les applications de véhicules électriques.

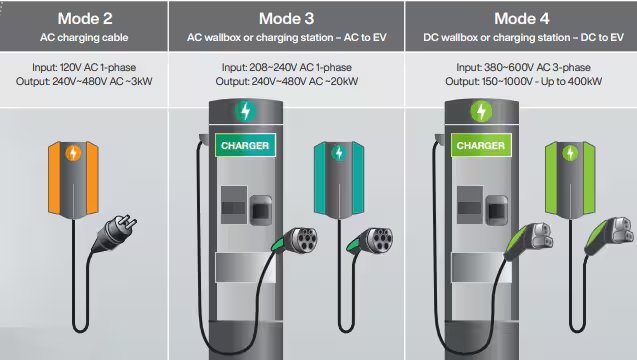

Solutions de recharge pour véhicules électriques Panasonic : types de recharge et exigences
« La mission de Panasonic : zéro échec »
Charge sécurisé, rapide et fiable – le moteur clé pour une e-mobilité réussie
La mobilité électrique fait partie de l'ADN de Panasonic. Depuis des décennies, Panasonic développe et fournit des solutions pour tous types de véhicules électriques. Pour réussir sur le marché de masse, la nouvelle technologie doit être fiable. Les clients n'accepteront pas les défaillances, que ce soit en conduisant ou en chargeant. Cet état d'esprit de tolérance zéro aux défaillances motive la conception de composants et dispositifs de premier ordre pour une technologie de charge sûre, rapide et fiable.
Modules sans fil : combinaison de Wi-Fi et Bluetooth®
« La série PAN902x connecte parfaitement la station de charge avec les appareils mobiles ou un cloud. »

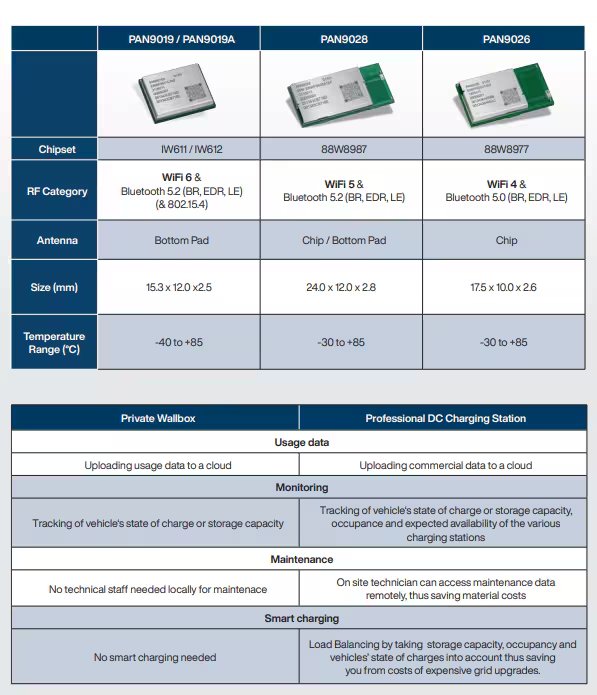

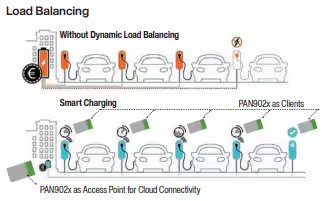

Wireless modules serve as access points or clients for commissioning and displaying usage data by a smartphone or similar handset. With its combination of Wi-Fi and Bluetooth® functions, the PAN902x Series provides the highest flexibility for connectivity, depending on which data rates or ranges are required for an EV charger application. The PAN9028, a dual-band Wi-Fi 5 radio module with additional Bluetooth and its integrated antenna, is specifically designed for highly integrated and cost-effective applications. In contrast, the Wi-Fi 6 & Bluetooth combo module PAN9019 is targeted for more sophisticated use cases where higher data rates (802.11ax) are needed. With the PAN9019A, you can connect your chargers to a mesh network via Thread and Zigbee, thanks to the additional 802.15.4 radio. The PAN902x can act as a client to connect the charging station to a network in order to upload data to a cloud.
Modules sans fil : solution Bluetooth® LE
« Intégrez la série PAN178x dans un réseau maillé et accédez facilement aux données des stations de charge. »

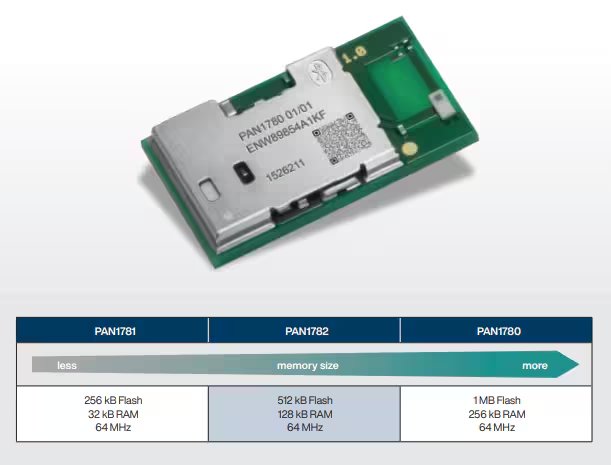

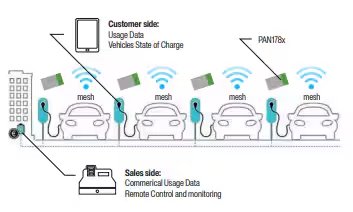

Les PAN178x sont des modules Bluetooth® 5.3 Low Energy avec une radio 802.15.4 supplémentaire basée sur les chipsets Nordic Semiconductor, particulièrement adaptés à la transmission à faible consommation de faibles débits de données. Les modules sans fil ne diffèrent que par la taille de la mémoire et le nombre de GPIO pour répondre à diverses exigences d'application. Dans les stations de charge DC commerciales, les modules PAN178x peuvent être intégrés dans un réseau maillé, ce qui permet à l'opérateur d'avoir une vue d'ensemble des stations de charge individuelles en termes d'occupation et permet ainsi un équilibrage de charge dynamique. Le PAN1780 en particulier offre une flexibilité totale pour choisir le protocole maillé approprié, tel que Thread, Zigbee ou Bluetooth Mesh.
PAN178x
- IP Core : Cortex M4(F) avec 64 MHz
- Plage de température : -40 à 85
- Taille : 15,6x8,7x2mm
- Jusqu'à 48 E/S polyvalentes (selon la version du module)
Condensateurs polymères : Parfaits pour les convertisseurs AC/DC et DC/DC
« Résistant aux fluctuations de température, parfait pour les installations extérieures. »
Ces condensateurs avancés utilisent des polymères conducteurs pour former l'électrolyte, ou les polymères conducteurs peuvent être utilisés conjointement avec un électrolyte liquide dans une conception connue sous le nom de condensateur hybride. Dans tous les cas, ces condensateurs à base de polymères répondent aux exigences de haute endurance et de température des stations de recharge pour véhicules électriques. De plus, grâce à la polymérisation et à leur haute conductivité, de telles applications bénéficient d'une ESR très faible, nécessaire pour la stabilisation de la puissance.
- ESR ultra-faible pour la stabilisation de l'alimentation (jusqu'à 3mΩ)
- Longue endurance à haute température, 20 000h @105°
- Haute fiabilité pour une utilisation en extérieur
- Conforme à la norme AEC-Q200
- Résistance aux hautes températures jusqu'à 150°C

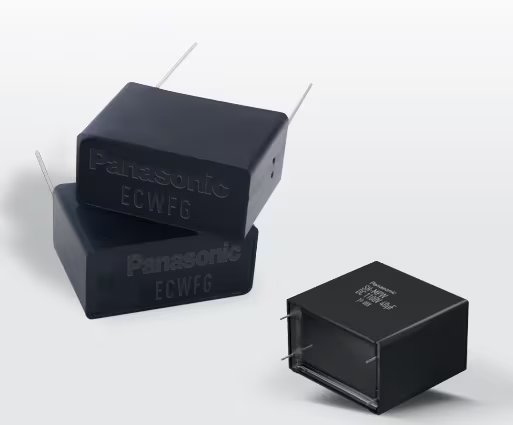

Condensateurs à film : Condensateurs à film pour l'automobile jusqu'à 125°C intégrés avec fonction de fusible pour une sécurité accrue
« Risque zéro pour la sécurité et haute résistance à l'humidité. »

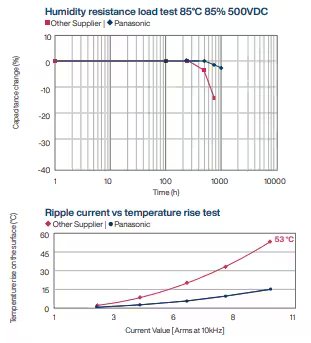

Les caractéristiques exceptionnelles du condensateur au film sont le courant d'ondulation élevé (jusqu'à 30A) et la résistance élevée à l'humidité. Cela est rendu possible grâce à une technologie de scellement sous vide spéciale qui empêche l'humidité de se déposer sur le film, rendant ainsi les condensateurs au film Panasonic plus fiables. De plus, les condensateurs au film Panasonic disposent également d'un processus de métallisation à motifs développé en interne, qui agit comme une fonction de fusible pour une sécurité supplémentaire.
- Condensateurs film DC : ECWFG/EZPV
- Tension nominale : Jusqu'à 1100VDC
- Température : Jusqu'à 125°C
- Capacité : Jusqu'à 110uF
- Autoguérison + fonction fusible pour des normes de sécurité accrues
- Haute résistance à l'humidité 85 %, 85 °C, 1000 h
- Boîtier en plastique ignifuge

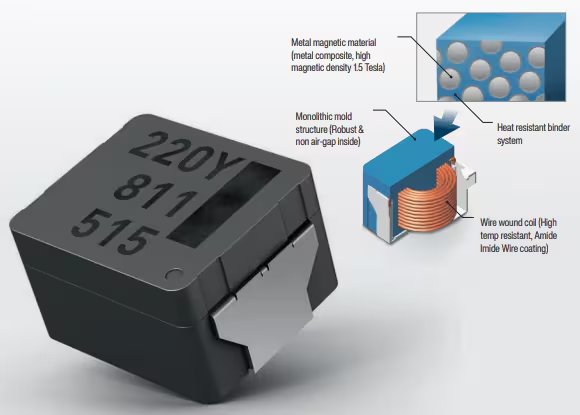

Inductances de puissance : Technologie de noyau magnétique composite en métal pour une fiabilité exceptionnelle
« Conception de haute qualité et peu encombrante avec zéro défaillance. »

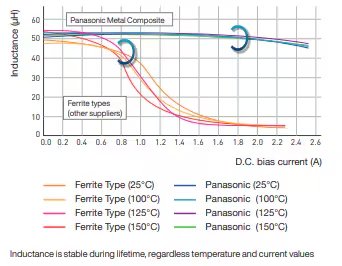

La série d'inductances de puissance ETQP offre une fiabilité de premier ordre pour le marché de l'industrie automobile. Le noyau monolithique et la structure innovante des bornes garantissent une haute résistance aux contraintes thermiques et aux vibrations. Unique, le matériau du noyau magnétique fournit des caractéristiques de non-saturation dure face au courant de polarisation continue pour une capacité de courant de crête élevée, et peut également réduire la résistance en courant continu et la résistance en courant alternatif pour une faible perte de puissance. Cela soutient à son tour une efficacité énergétique supérieure dans les convertisseurs DC-DC et les circuits de filtre d'entrée, ainsi qu'une possible réduction de l'espace pouvant atteindre 50 % par rapport aux inductances en ferrite.
- Gamme variée d'inductance de 0,33µH à 100µH
- Taille du boîtier de 5x5mm à 12x12mm
- Jusqu'à 85A de saturation, 53A nominal / 0,33µH
- Température de fonctionnement : -55°C à +155°C, jusqu'à +180°C pendant une courte durée
- Jusqu'à 50 % d'économie d'espace par rapport à la ferrite
- Résistance aux vibrations de 10G à 30G
- Conforme à la norme AEC-Q200
- Tension de fonctionnement jusqu'à 70 V

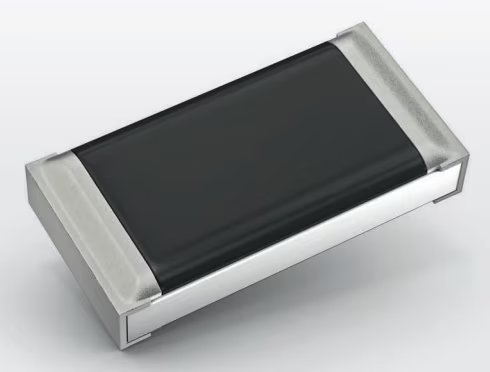

Résistances à puce : Amélioration de la fiabilité des soudures grâce à une terminaison souple
« La mission de Panasonic : zéro fissure de joint de soudure. »

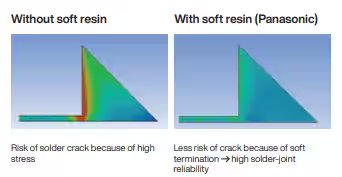

Panasonic propose une large gamme de résistances conçues et testées pour diverses applications. Toutes les résistances Panasonic utilisent une technologie de terminaison souple. Cela signifie qu'en utilisant une résine souple, la jonction de soudure subit moins de stress lors des cycles de température, réduisant ainsi au minimum le risque de fissures dans les jonctions de soudure.
Recharge de VE – séries recommandées
- Résistances à puce à film épais haute température (série ERJH)
- Résistances à puce à film épais anti-surtension (série ERJP)
- Résistances à puce à couche épaisse à borne large et haute puissance (séries ERJB et ERJD)
- Technologie de terminaison souple pour une fiabilité maximale des joints de soudure
- Valeurs de résistance de 1 mΩ à 10 MΩ
- Série haute puissance disponible jusqu'à 2W
- Haute température jusqu'à 175°C, puissance nominale à 100% jusqu'à 105°C
- Types anti-impulsions et anti-soufre disponibles
- Conforme aux normes AEC-Q200, RoHS et REACH

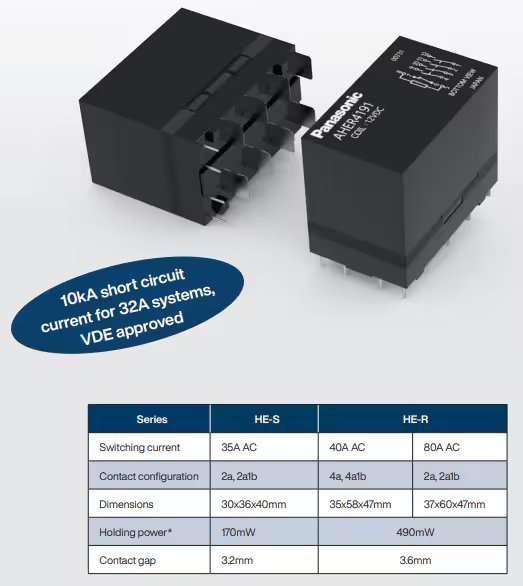

Relais comme élément de commutation principal : Gérer jusqu'à 22kW de puissance de charge directement sur le PCB
« Préparez-vous à une puissance de charge maximale et utilisez les relais HE-R pour les systèmes triphasés avec montage direct sur circuit imprimé. »
Les éléments de commutation AC sont essentiels pour la sécurité et la protection dans les stations de charge et les câbles. Les composants clés de la gamme HE sont le relais 35A HE-S ou 80A HE-R avec deux contacts et le relais 40A HE-R avec quatre contacts. Tous les types sont disponibles avec un contact miroir conforme à la norme IEC 60947-1 et aux homologations VDE / UL. Ils peuvent être utilisés dans la dernière génération de wallboxes, qui répondent soit à la norme IEC 61851-1, soit à la récente norme IEC 62955.

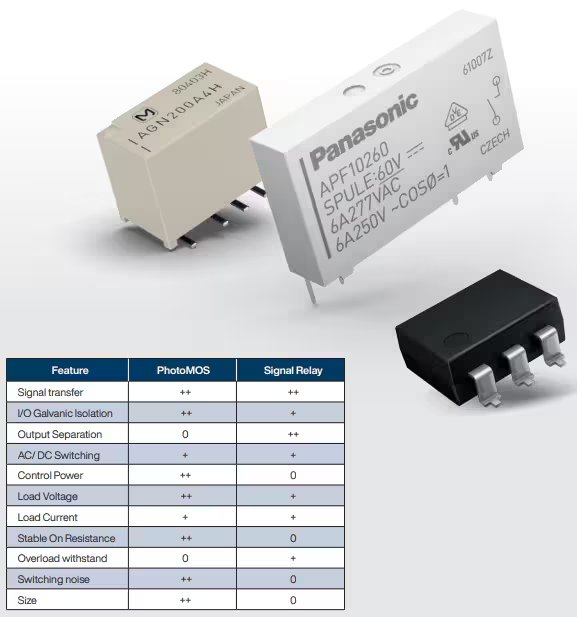

Relais pour le côté de commande : Relais galvanisés isolés pour le signalement et le verrouillage
« Réalisez une isolation de 1 500 V dans un petit boîtier SOP6. »
Outre la ligne d'alimentation, les stations de recharge incluent de nombreux systèmes pour la communication, le contrôle du système, les fonctions de sécurité et l'interface homme-machine. Partout où une commutation doit être électriquement séparée du circuit de commande, des relais PhotoMOS® électromécaniques ou à semi-conducteurs optocouplés sont utilisés. La série AQY, par exemple, est utilisée dans les systèmes de stockage de batteries des stations de recharge pour isoler les signaux internes des signaux externes. Contactez directement Panasonic pour trouver rapidement la solution idéale pour vos besoins – et économisez des heures de recherche sur internet.

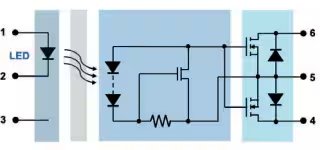

Les relais PhotoMOS® réalisent une isolation galvanique grâce à une LED qui émet de la lumière à travers un isolant vers une cellule solaire. La cellule solaire alimente la sortie MOSFET.
Matériau d'interface thermique en graphite : Prolongez la durée de vie des produits grâce à des propriétés de haute fiabilité
« Il suffit de postuler et de bénéficier des avantages de fiabilité à long terme. »

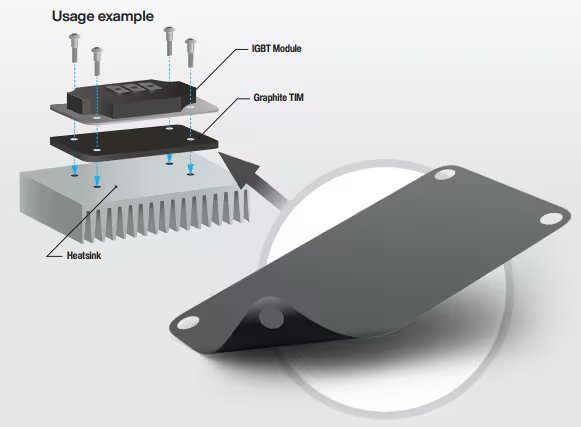

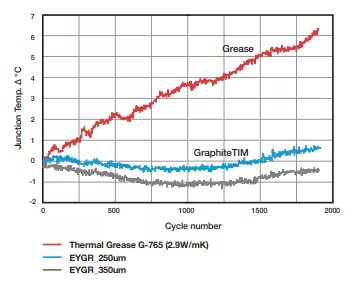

GraphiteTIM, un matériau exclusif de Panasonic utilisant du graphite hautement cristallisé, transfère la chaleur générée par un dispositif de puissance vers un dissipateur thermique avec une excellente conductivité thermique. De plus, sa haute compressibilité permet de remplir efficacement les interstices entre le dispositif de chauffage et le dispositif de refroidissement pour atteindre une résistance thermique encore plus faible. Comparé à la graisse, GraphiteTIM assure une dissipation thermique stable sur une longue période grâce à l'absence de détérioration et d'effet de déplacement. Il offre une haute fiabilité lors des tests de cycle de puissance car la température de jonction reste stable pendant une longue période.
- Faible résistance thermique (ASTM D5470 à 0,6MPa) 0,2 K • cm2/W*
- Haute compressibilité (ASTM D5470 à 0,6 MPa) 40%*
- Haute fiabilité (température de jonction stable)
- Température de fonctionnement -55 à +400 ºC
- Facile à manipuler et facile à installer
Fonctionnement pratique et connectivité pour les utilisateurs finaux et les fabricants
« Interface homme-machine, PLC et communicateur industriel comme des solutions parfaites pour connecter votre infrastructure de recharge. »
Panasonic Industry propose un large portefeuille de dispositifs d'automatisation industrielle. Pour une utilisation particulière dans une infrastructure de recharge de véhicules électriques, l'interface homme-machine (HMI) HMx700, le PLC FP0H et le communicant industriel FP-I4C peuvent être d'un grand avantage. Le HMx700 est un panneau tactile haut de gamme mais néanmoins robuste, qui permet une utilisation facile de la station de recharge. Avec son encombrement réduit, le PLC FP0H s'intègre parfaitement dans les espaces restreints. Malgré sa compacité, ce contrôleur logique programmable impressionne par sa connectivité et ses performances. La collecte et le transfert sécurisé des données sont cruciaux pour toutes les applications. Pour ce cas, le communicant industriel est le choix parfait : une connectivité littéralement infinie avec de multiples langages de communication.
FPOH
- Traitement rapide avec 10 ns par étape
- Empreinte très compacte
- Excellente connectivité avec deux ports Ethernet et un commutateur interne
HMx700
- Panneau tactile en verre capacitif
- Résistant aux UV et aux rayures
- Température de fonctionnement -20 à +60°C
FP-I4C
- Collecte et transfert de données
- Connectez-vous directement aux bases de données SQL ou à d'autres systèmes
- Protocoles sécurisés sophistiqués : HTTPS, VPN, SSH, FTPS, SSL/TLS
