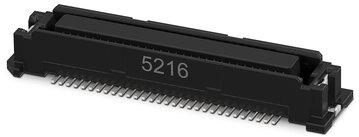

PHOENIX CONTACT1331962Embases de raccordement et réceptacles PCB

Connecteurs carte à carte de la série FINEPITCH pour la connexion des circuits imprimés au sein des dispositifs

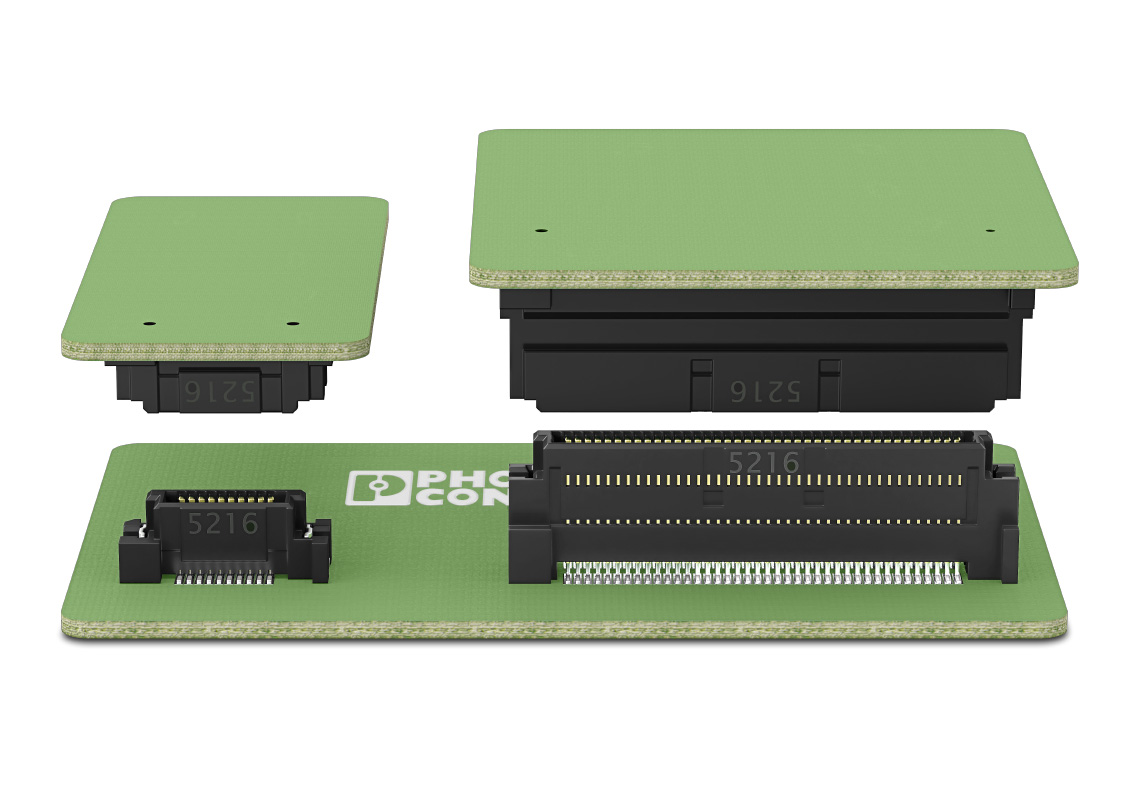

Avec les connecteurs carte-à-carte de la série FINEPITCH, Phoenix Contact propose des solutions blindées et non blindées pour la transmission des signaux et des données. Réalisez des alignements personnalisés de vos circuits imprimés avec toutes les dimensions possibles, avec différentes conceptions, hauteurs d'empilage et nombres de pôles, ainsi que différents pas de 0,635 à 2,54 mm. Des connexions mezzanine et coplanaires ainsi que des cartes mère-fille sont également possibles.
Ils couvrent des télécommunications aux applications IoT, en passant par l’automatisation des bâtiments et industrielle. Les connecteurs carte à carte vous offrent des solutions gain d’espace pour la transmission de signal et de données, telles que les applications suivantes : contrôleurs, convertisseurs de fréquence, interface homme-machine, systèmes E/S, contrôleurs logiques programmables et capteurs.

Avantages:

• Flexibilité de conception avec des connecteurs robustes à pas de 0,635 mm à 2,54 mm dans différentes hauteurs d’empilement
• Connexions carte à carte pour application en versions blindée et non blindée pour différentes exigences de CEM
• Assistance directe et complète pour un développement de dispositif facile et rapide avec des données pratiques et des échantillons gratuits
• Différentes applications possibles avec transmission de données à haut débit jusqu’à 20 Gbit/s

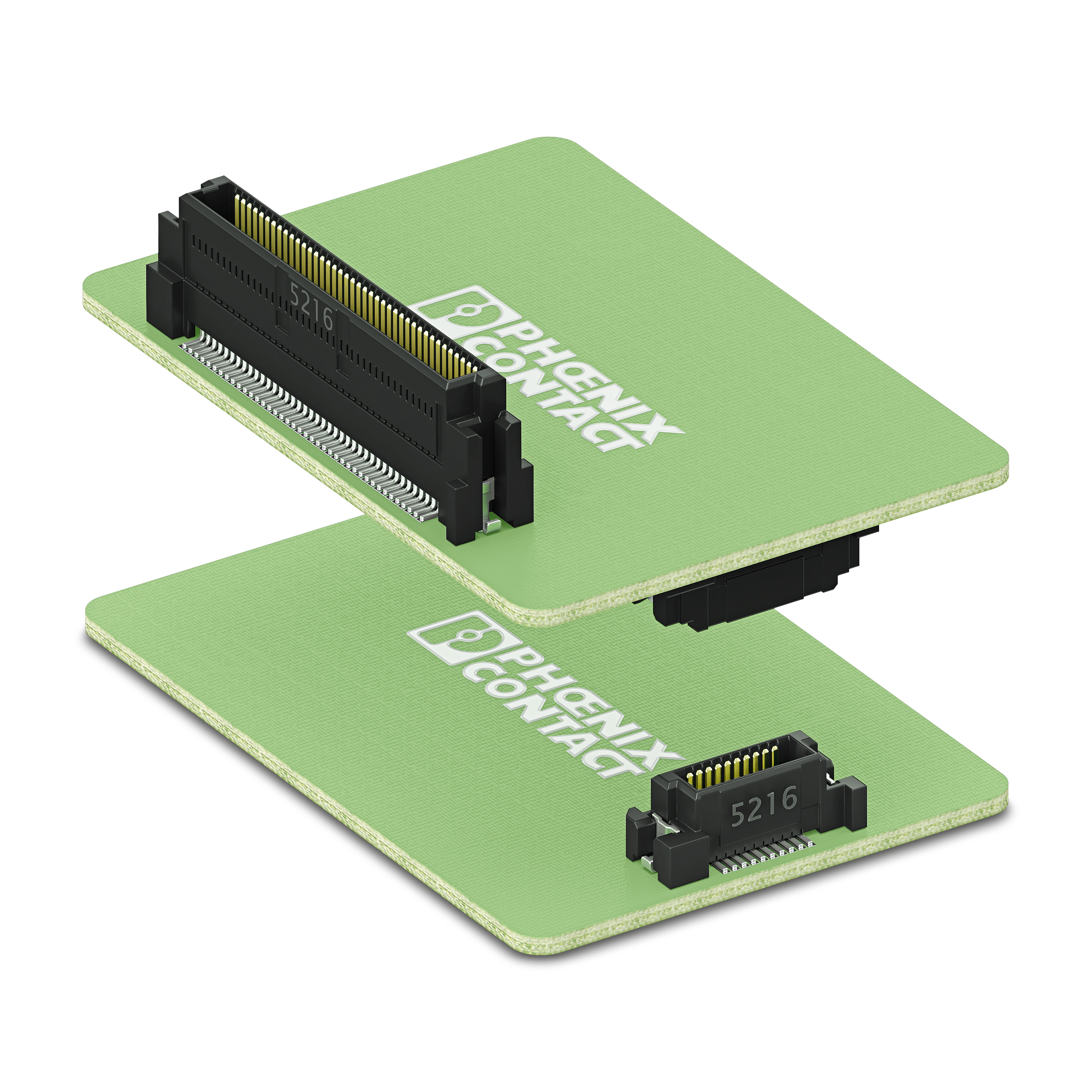

Connecteurs carte-à-carte compacts de la série FS 0,635 – les derniers arrivés dans la famille Finepitch

Avec les connecteurs carte-à-carte de la série FS à pas de 0,635 mm, vous pouvez réaliser des connexions compactes de circuits imprimés. Les transmissions de données haut débit jusqu'à 20 Gbit/s ainsi que les différents nombres de pôles et hauteurs d'empilage vous permettent un développement particulièrement flexible des appareils. Des services numériques et un conseil personnalisé vous accompagnent dans le développement de vos appareils, de l'idée à la production en série.

Caractéristiques principales:

	Assistance à la conception pour le développement des appareils via un service de données M-CAD/E-CAD et d’échantillonnage gratuit.
	Économies de coûts et gain de place grâce à une gamme standardisée avec différentes hauteurs d'empilage.

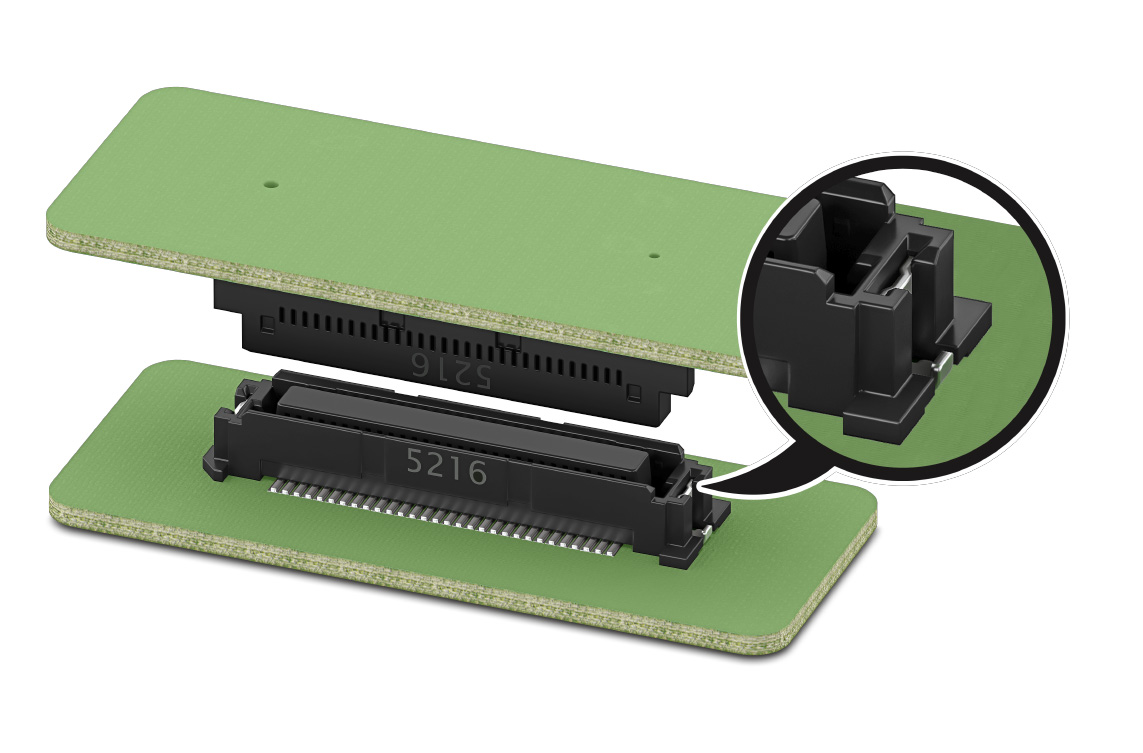

	Easy-Mating avec cônes de guidage intégrés et compensation de tolérance pour une production parfaite.

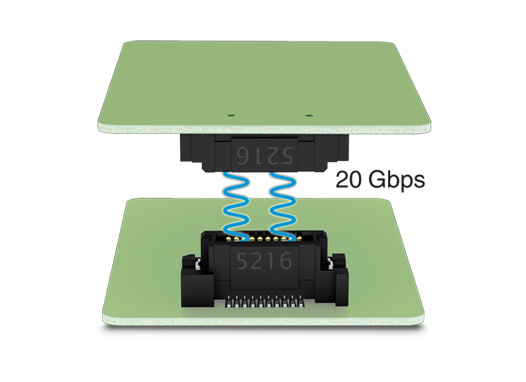

	Réalisez des alignements de circuits imprimés parallèles avec des débits de données jusqu'à 20 Gbit/s pour les applications industrielles aux exigences les plus élevées.

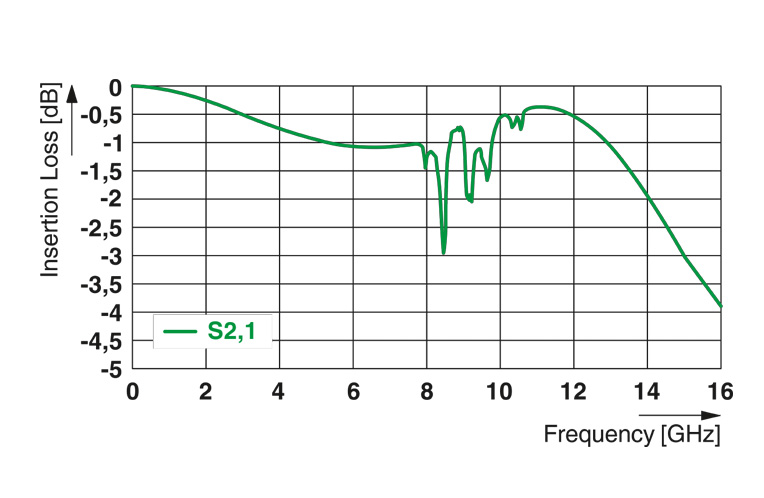

	Gain de temps lors du processus de développement, avec des simulations spécifiques aux clients pour l'intégrité des données.

Spécifications techniques du produit :

• Pas de 0,635 mm
• 20 à 80 pôles
• Hauteurs d'empilage : 6 mm … 16,6 mm
• Des débits jusqu'à 20 Gbit/s
• Courants jusqu'à 0,5 A
• Cycles d'enfichage : 50
• Tension d'essai : 250 V AC
