Rango de voltaje de entrada amplio de −2V a 50V, amplificador de detección de corriente de alta banda de 1.8MHz con rechazo de PWM y ganancia de 10V/V
The AD8412A is a high-voltage, high-bandwidth current sense amplifier. The device features an initial gain of 10V/V, with a 1.8MHz bandwidth with a maximum ±0.11% gain error over the entire temperature range.
En el AD8412A, el voltaje de salida amortiguada se conecta directamente con cualquier convertidor típico. El AD8412A tiene una relación de rechazo de modo común de CC mínima (CMRR) de 110 dB desde −2V hasta +50V. El AD8412A realiza mediciones de corriente bidireccionales a través de un resistor de derivación en una variedad de aplicaciones industriales y automotrices. El AD8412A ofrece un rendimiento innovador a lo largo del rango de temperatura de −40°C a +125°C. El dispositivo cuenta con un núcleo de ajuste en el paquete, lo que lleva a una deriva de offset típica de ±0.30μV/°C a lo largo del rango de temperatura de operación y el rango de voltaje de modo común sin necesidad de relojes de corte y auto-cero (que pueden conducir a intermodulación en la aplicación). El dispositivo incluye circuitos para lograr un amplio rango de modo común de entrada y corrientes de polarización de entrada equilibradas, independientemente del voltaje diferencial de entrada o el voltaje de modo común, y circuitos para lograr una deriva ultrabaja de CMRR. El dispositivo también incluye circuitos para habilitar la precisión de salida en presencia de voltajes de modo común de entrada tipo modulación de ancho de pulso (PWM). El AD8412A está disponible en un paquete MSOP de 8 pines.
Características y beneficios principales
1.8MHz señal pequeña, ancho de banda de −3 dB
Núcleo de recorte en el paquete (DigiTrim™)
Precisión sin picado y/o ajuste automático
Desplazamiento de compensación típico ±0.30μV/°C
Compensación de voltaje máxima de ±200μV en el rango de temperatura
CMRR CC típico: 131dB
CMRR de CA típico a 50kHz: 97dB
Amplio rango de voltaje de modo común de entrada
−2 V a +50 V, operación continua
−20 V a +85 V, supervivencia continua
Ganancia inicial: 10 V/V
Amplio rango de temperatura de funcionamiento: −40°C a +125°C
Rango de operación del suministro eléctrico de 2.9V a 5.5V
Disponible en paquete MSOP de 8 pines
Aplicaciones
Sensado de corriente en fase o de lado alto en
Control de motor en motores BLDC, Motores de baja inductancia
Convertidores DC-DC bidireccionales de 48 V a 12 V
Controles de solenoide
Monitoreo de riel de potencia
Sensado de corriente en el lado bajo
Placa de Evaluación
El AD8412A se puede evaluar con el EVAL-AD8412A.

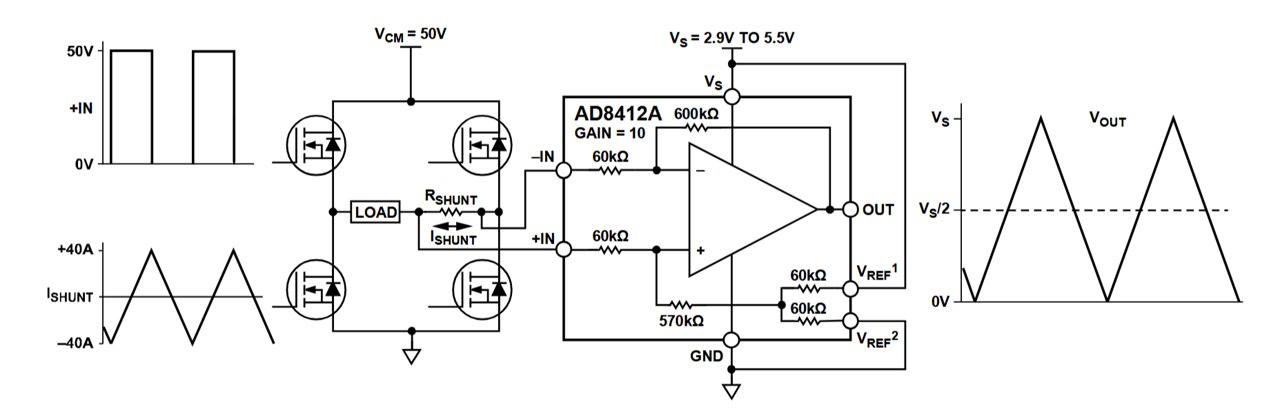

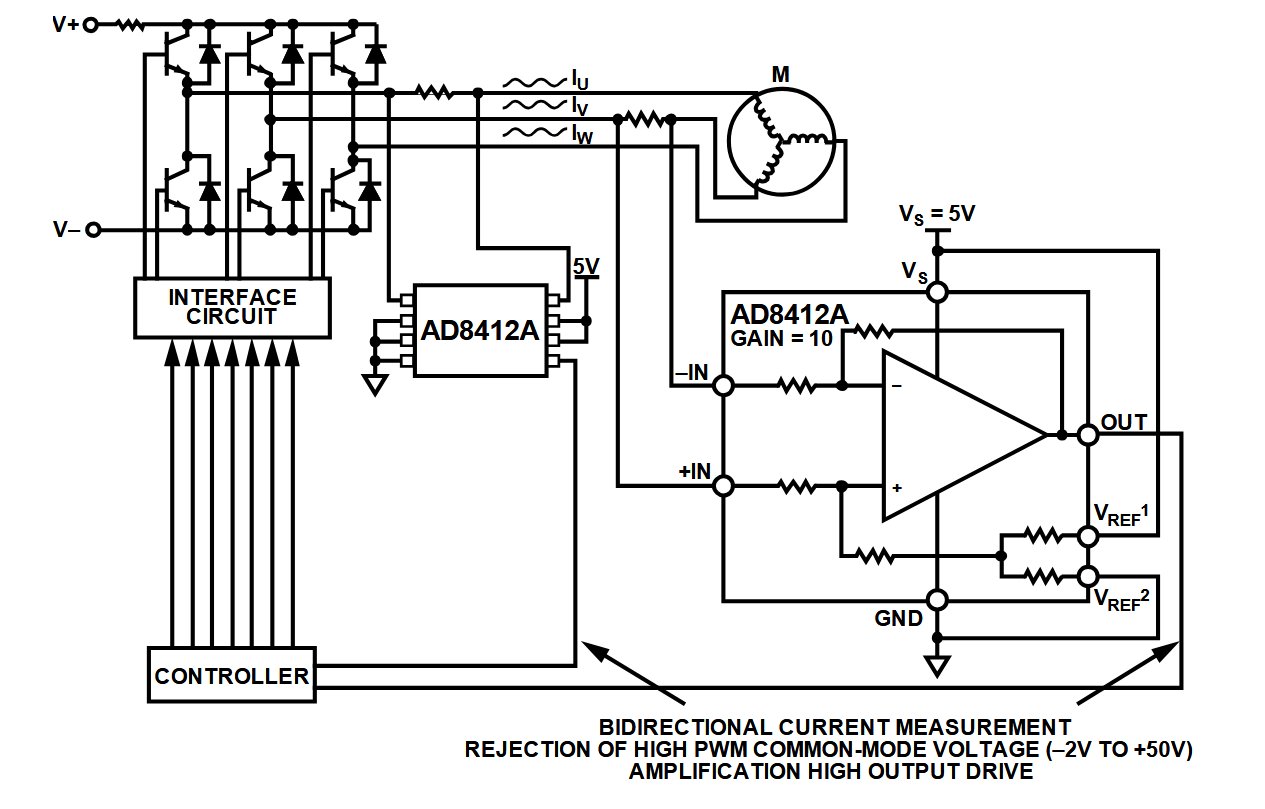

Diagramas de bloques y tablas
