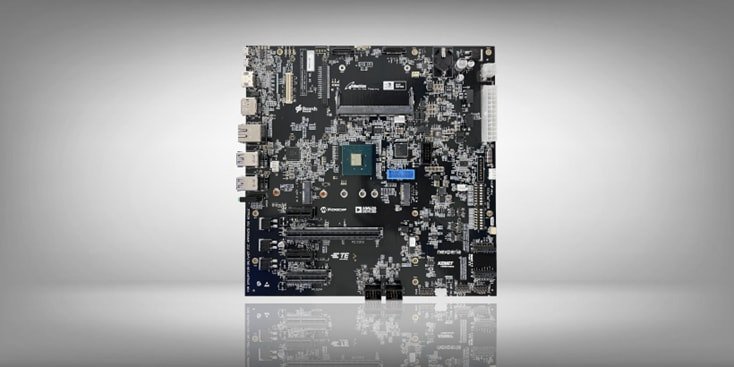

JetCarrier96 载板参考设计

JetCarrier96 是一个为 OEM 客户设计的参考设计，用于为 #NVIDIA Jetson 边缘 AI 和 #机器人平台创建定制载板。该载板结合了先进和简化载板设计中常见的最新技术。客户可以以模块化的方式选择使用全部或者仅部分提供的子系统。完整的电源树、时钟树和复位树均可根据客户的设计需求进行调整。从输入 +12V 的区域高效电源调节经过深思熟虑地分段并按照 NVIDIA 设计准则以及相关子系统的准则进行排序。

概念验证开发系统

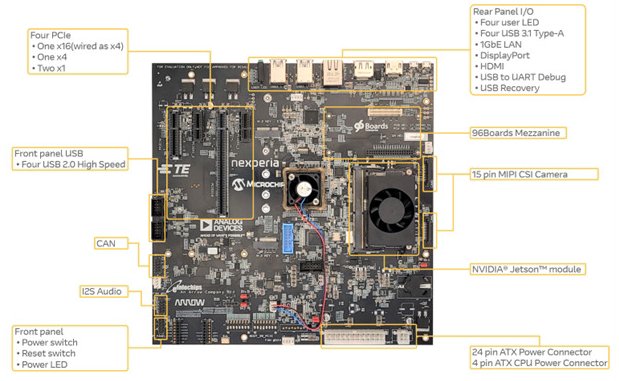

JetCarrier96 非常适合用于概念验证开发项目。这款 microATX 规格的载板提供充足的 PCB 板空间，以支持丰富的外围扩展。

首先，NVIDIA Jetson 标准 GPIO 引脚连接到 Microchip PolarFire® FPGA，以支持特定用例的定制。96Boards Mezzanine 可以支持各种第三方扩展板或客户特定扩展。通过 Microchip USB 3.2 Gen 2 SmartHub™ 控制器，可以通过 Qwicc 兼容连接器和 MikroBus 插座支持外设和传感器的额外 GPIO 扩展。

其次，Microchip 的 Switchtec™ PFX Gen4 Fanout PCIe® 交换机为用户提供四个 PCIe 插槽和一个 M.2 Key-M 插槽，用于连接固态存储设备、局域网卡、FPGA 卡、视频采集卡以及其他高速外设，以支持医疗成像、软件定义无线电和网络应用场景。

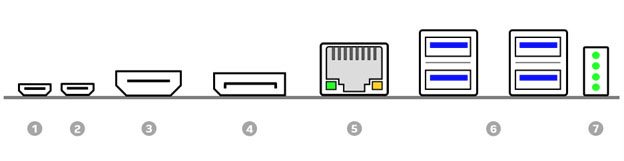

第三，JetCarrier96通过两个Microchip USB集线器提供了八个USB端口，包括四个USB 2.0 HS端口和四个USB 3.2 Gen 2端口，以支持键盘、鼠标、USB摄像头以及其他常用的USB外设。

第四，提供两个 15 针的摄像头连接器，用于支持双通道 MIPI CSI 摄像头。如果用户选择的 NVIDIA Jetson 模块支持，则提供一个 10 针的 CAN 接头。当然，Ethernet 和显示输出也可用。

第五，该系统由标准现货且全球通用的桌面ATX电源供电。为了方便，PCB板采用了常见的microATX支撑点和PCIe插槽位置，用户可以轻松将JetCarrier96安装到自己选择的开发机箱中。一个接头用于连接机箱前面板的电源开关、重置开关以及电源LED。

JetCarrier96 规格 †

†所有规格如有更改，恕不另行通知。

设计服务

设计工程服务可供客户使用，适用于希望委托根据其特定使用案例定制载板设计的客户。

可用性

JetCarrier96 参考设计现已向部分重点客户提供。如需更多信息，请联系 iot@arrow.com。计划于 2023 年第一季度全面上市。
