Molex 专为电力应用设计的专用连接器

电力是所有电子设备的基础。没有稳定的电力，就没有稳定的设备，而连接器在电力传输中扮演着重要角色。在购买连接器时，除了关注连接器在电力传输过程中的稳定性和安全性，还必须考虑连接器在设备制造和组装过程中所带来的便利性和设计灵活性。本文将概述Molex出品的Mini-FiT MAX电力连接器的一些功能和特点——Molex是全球范围内提供最广泛电力连接器的供应商之一。

完美贴合设计灵活性

许多原始设备制造商（OEM）需要支持高度设计灵活性的电源连接器。针对这些需求，Molex 的 FiT 系列电源连接器提供了多种设计选择，包括彩色极化壳体、独立端子、端子定位防护（TPA）功能、正锁设计以及无钩端子。   Molex 的 FiT 系列电源连接器具有机械键控功能，允许同一电路以及多个连接器的使用，几乎不可能出现交叉插接的情况。它们支持回流焊炉功能，使焊接操作更加简便。Molex 的 FiT 系列连接器中的端子具有多点接触特点，因此即使其中一个接触部分退化或被碎屑堵塞，其他接触点依然能够继续传输电流。由此，端子能够提供高电流承载能力，同时确保电气与操作的稳定性。   Molex 的 FiT 系列连接器具有正锁扣设计，当部件牢固连接时，会发出可听到的“咔哒”声，为操作人员提供反馈。此外，其专有的防插针弯曲设计（防止在连接操作中意外弯曲插针和损坏），在连接器正确对齐之前，接触点始终受到保护。因此，与连接器未对齐的强硬插接和脱接相关的损坏几乎完全消除。Molex 的 FiT 系列连接器配备全隔离接触点，可抑制接触点之间的电弧，从而实现更高电压下的使用；以及提高相邻接触点之间的电气隔离性。通过隔离接触点，在处理和运输过程中，由碎屑污染导致的接触点损坏和短路风险可以降至最低。   Molex 的 FiT 系列互连解决方案包括 Nano-FiT、Micro-FiT、Micro-FiT+、Ultra-FiT、Mini-FiT 和 Mini-FiT Sigma 密封解决方案，以及适用于各种电源应用的 Mega-FiT 电源连接器。

拥有丰富产品组合的系列 – Mini-FiT电源连接器

对于高电流应用，Molex 的 Mini-FiT 系列电源连接器支持最高+125°C的操作温度，并提供双压接工具，适用于板对板、线对板以及线对线配置。这些连接器提供了丰富的产品组合，例如单排和双排系统、Sigma系统（单排和双排选项）、TPA2系统（单排和双排选项）、高电流系统（单排和双排选项）、盲配界面（BMI）连接器系统、Mini-FiT Versa色代码设计（具有发光线功能）、Mini-FiT Max（单排和双排选项），并配有各种附件和线缆组件，以满足最复杂的应用需求。   多种原始设备制造商（OEM）需要高电流、高密度电源连接器，以满足其最复杂的应用设计需求。为满足这些需求，目前提供 Mini-FiT Jr.、Mini-FiT Plus、Mini-FiT盲配界面（BMI）以及Mini-FiT TPA2连接器，这些连接器拥有极化外壳、隔离端子、正锁设计以及低插拔力特性。所有版本的 Mini-FiT Jr. 和 Mini-FiT Plus 连接器均彼此兼容，包括 Mini-FiT TPA2与Mini-FiT BMI组件，极大地提高设计灵活性，挑战严苛的设计难题。   针对盲配应用的客户，他们需要能够简化组装、避免错误配对以及保护接触端子免受潜在损害的连接器。Mini-FiT BMI连接器允许偏移，在配对表面之间提供高达2.54mm的浮动空间，以实现轻松的盲配连接。此外，连接器法兰可以帮助“引导”配对插座以实现更精确的配合。   错误安装的连接器可能导致端子脱出，从而引发最终产品故障。端子脱出的影响可能导致制造商承担责任成本，并给用户带来电气风险。Mini-FiT TPA2连接器通过提供端子定位确保（TPA）这一设计功能来减少端子脱出问题，从而避免终端产品故障。TPA设计提供了锁定冗余，Mini-FiT TPA2插座能够向后兼容 Mini-FiT Jr.插头，从而消除PCB设计中昂贵的重新设计需求。

选择Mini-FiT Max用于“中功率”类型的电力应用

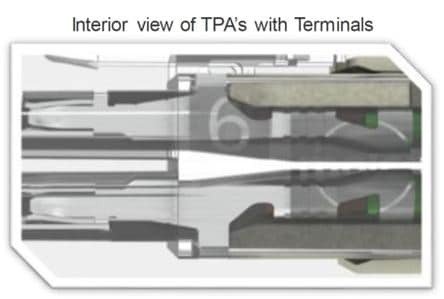

随着设计和应用越来越多地关注电力系统，工程师们正在寻找能够支持中等(10.0A)到高(25.0A)电流的连接器。许多端子制造商面临的质量问题往往直接与连接器中的端子退位有关。另一方面，具有盲配需求的客户需要能够减少错配可能性、无需使用特殊工具且能够缩短组装时间的连接器。欧洲电气标准要求连接器具备灼热丝能力，以确保操作和用户安全。   为了满足中等功率应用需求，Molex推出了其Mini-FiT Max中等功率连接器解决方案。Mini-FiT Max线对板连接器在紧凑的封装中支持20.5A电流，同时具备设计优势，包括可用于支持TPA（端子定位保证）功能的无钩端子。   Mini-FiT Max连接器采用94/V-0等级灼热丝耐燃组合树脂，这种材料降低了材料和人工成本，使客户能够满足欧洲电气要求。与标准Mini-FiT连接器不同，Mini-FiT Max连接器支持定位及极化功能，有助于防止错配，同时其纤薄的设计节省了PCB空间，并支持端到端堆叠。与其他中等功率连接器相比，它在每线性英寸和每平方毫米上的功率传输更高。Mini-FiT Max连接器具有四个独立的接触点，并提供冗余的次级电流路径，确保长期性能和可靠性。   端子定位保证（TPA）是一种设计功能，可帮助确保端子在连接器内的正确对齐。这一功能对可靠的电气连接至关重要，并且使用后，无论是在家用的消费类电器、商用车辆、工业自动化还是电信和网络系统中，都能节省时间和成本。Mini-FiT Max连接器提供TPA锁定功能，能够将压接端子完全且正确地固定在连接器外壳中，同时减少端子退位，确保安全可靠的操作。

避免在连接和断开过程中因未对齐而造成的损坏

无勾端子（Tangless terminals）可以为制造商和线束装配团队提供充分的保护，防止在包装和装配插入过程中因强行未对准的插拔操作而导致端子受损。这种端子经常用于消费电子、商用车辆、家用电器、工业自动化等应用中。Molex的Mini-FiT Max连接器采用无勾端子，帮助确保端子在包装和运输过程中的安全，提供高度坚固的端子设计和安全性。Mini-FiT Max连接器还提供单排选项，支持的电路尺寸从2到6。   Mini-FiT Max连接器支持最高600V的电压、最大20.5A的电流、2MΩ的接触电阻、小于5mA的介电耐压以及至少1000MΩ的绝缘电阻。它的机械性能包括40.0N的外壳接触保持力、6.0N的插入力和4.0N的拔出力。在耐久性方面，它可以接受每分钟20次的循环操作。   Mini-FiT Max连接器的外壳采用符合UL 94V-0/发光线材（Glow Wire）标准的材料，间距为4.20 mm，支持的线径规格为16-28 AWG（美国线规），端子为锡（Sn）材料，并在接触区域和焊尾区域镀锡（Sn），底层镀镍（Ni）。这使得该连接器可以在-40°C至+105°C的温度范围内运行。该连接器符合RoHS标准，并且不含卤素，具有环境可持续性。   Mini-FiT Max连接器可以广泛应用于电信/网络产品，例如交换机、服务器、电源和配电设备、网络基站塔等，也可用于工业应用，如机械设备、商用设备、商用照明设备及工业暖通空调系统（HVAC）。该产品也是家用电器的理想选择，例如加热器与空调、洗衣机和干衣机。在商用车辆应用中，连接器可用于电源转换器、未密封电子控制模块、运输卡车等。

结论

电源连接器是电子产品中不可或缺的组件，也是确保设备长期稳定运行的重要基础构件。Molex提供多种电源连接器系列，满足广泛的电源应用需求，这些连接器不仅可为电源连接提供稳定性与安全性，还能加速设备制造过程，提高组装效率，并简化用户维护。Molex的电源连接器既有标准设计，也可定制设计。欢迎访问Molex的官方网站，了解更多关于我们丰富的电源连接器系列，这些产品能够保护您的应用投资。
