スマートで安全な自動車接続ソリューション

自動車用途において、コネクタは車両の電子および電気系統をつなぐ架け橋として重要な役割を果たし、さまざまな過酷な条件下でシグナルと電力の安定した送信を保証します。自動車の電動化、知能化、新エネルギー車両の発展に伴い、コネクタの重要性はさらに顕著になっています。   自動車のコネクタは一般的に電力の送信に使用されており、電子制御ユニット（ECU）、センサー、アクチュエータ、照明、モーター、バッテリーなどのデバイスに安定した電力供給を提供します。新エネルギー車両では、コネクタは高電圧（例：400V/800Vシステム）および高電流に耐え、安全で効率的なエネルギー転送を確保する必要があります。   さらに、コネクタは信号の送信にも使用されます。高度運転支援システム（ADAS）、自動運転、車内エンターテインメント、コネクテッドカーにおいて、コネクタは高速データ（CAN、LIN、Ethernet、FlexRayなど）の信頼性の高い送信を担当します。高速コネクタは、データ歪みを防ぐために低い信号損失と効果的なEMI抑制を備えている必要があります。コネクタはまた、車両全体のモジュールとシステムの統合に重要な役割を果たし、パワートレイン、シャシーコントロール、ボディエレクトロニクス、車内インフォテインメントシステムを含むサブシステムのシームレスな相互接続を可能にします。この統合は、メンテナンスと交換を容易にし、システムのスケーラビリティとモジュラー設計の効率性を向上させます。   コネクタは安全性にも大きな役割を果たします。高品質のコネクタは、接触不良や短絡によるシステム障害を防ぐことができ、これは運転の安全性において非常に重要です。高電圧電気自動車用途向けのコネクタは、スパーク防止、アーク防止、高絶縁設計が求められ、これにより人員と車両の安全を確保します。   最後に、コネクタは優れた信頼性を提供する必要があります。コネクタは極端に過酷な環境に耐えるよう設計されており、温度の高低、湿度、振動、塵、塩水噴霧に対応します。コネクタには、耐腐食性、耐振動性、防水性（例：IP67/IP68グレード）などの機能が必要で、長期的な安定運用を保証します。さらに、現代のコネクタは高性能かつインテリジェントなアプリケーションもサポートし、高速データ交換（自動運転センサーからの画像/レーダー信号など）のために低遅延、高帯域幅の送信能力を提供する必要があります。新エネルギー車両における急速および超急速充電のような用途では、コネクタは数百アンペアの電流に耐え、充電効率を向上させる必要があります。

より迅速なデータ処理、強力な相互運用性、およびスケーラブルなアーキテクチャをサポートするコネクテッドビークルソリューション

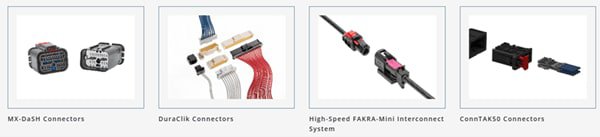

5G、人工知能（AI）、モノのインターネット（IoT）の拡大に伴い、コネクテッド・ビークルに新たな可能性が生まれています。車内のデジタル体験に対するドライバーの期待は、スマートフォンやスマートホームデバイスとの整合性を徐々に高めており、インフォテインメントシステム、ナビゲーション、V2X機能、高度な安全機能の基準を引き上げています。これらの機能をますます複雑になる車両プラットフォームに統合することは、データフロー管理、システム互換性、物理的なスペースレイアウト、リアルタイムなパフォーマンスにおいて新たな課題を提示します。これらの要求に応えるため、自動車メーカーは新しい設計戦略に目を向け、より迅速なデータ処理、強力な相互運用性、スケーラブルなアーキテクチャをサポートするソリューションを採用しています。   Molexは、Ethernet、USB、LVDSなどのマルチプロトコルを通じて20Gbpsを超える高速システムを提供し、コンパクトなEMIシールドコネクタによってスペースが限られた環境でのパフォーマンスを向上させます。これらのソリューションは堅牢なコミュニケーションと制御をサポートし、自動車メーカーがコネクテッドビークルエコシステムの重要な要求を満たすのに役立ち、ゾーンおよびソフトウェア定義プラットフォームに必要な高速データ、モジュール性、スケーラブルなインフラストラクチャをサポートします。注目すべき製品には、MX-DaSH Connectors、DuraClik Connectors、High-Speed FAKRA-Mini Interconnect System、ConnTAK50 Connectorsがあります。   現代の車両は、セルラーネットワーク、Wi-Fi、GPS、V2Xシステムへのシームレスな接続を実現するためにアンテナに依存しています。最適なパフォーマンスを達成するには、正確なアンテナ配置、干渉抑制、および同時マルチプロトコルのサポートを慎重にバランスさせる必要があり、美観と空力要件を柔軟に満たす必要があります。Molexは、処理能力を統合したカスタマイズ可能なアンテナソリューション、広範囲の周波数カバレッジ、および美観に対する柔軟性を提供し、車両内ネットワーク接続の安定性と高性能、デザインの調和を保証します。   先進運転支援システム（ADAS）は、カメラフュージョン技術を利用して、360度全周囲視野、車線逸脱警告、歩行者検出などの機能を提供します。これらのシステムは、センサー、カメラ、制御モジュール間の信頼性の高い高速接続に依存して運用されます。コネクテッドビークルプラットフォームへの統合は、データトラフィック管理、遅延の最小化、長期の信頼性に課題を抱えています。MolexのstAK50h Connector Systemは、モジュール式の高性能ソリューションを提供し、車両の過酷な環境下でADASのデータ整合性を強化し、パフォーマンスを改善し、安全性と効率を向上させます。   一方で、ADAS、インフォテインメントシステム、V2Xシステムを含む収束アプリケーションは、ますますコンパクトな電子アーキテクチャ内での迅速で信頼性のある接続を必要とします。これらのデザインは、高速データと電力の伝送を実現しつつ、振動、極端な温度、および環境要素に耐えなければなりません。MolexのHSAutoLink C Interconnect Systemは、耐久性のあるUSB Type-Cインターフェースを備えており、最大40Gbpsのデータ伝送と最大240Wの電力供給をサポートし、過酷な自動車環境での安定したパフォーマンスを確保します。

自動車設計者がゾーングateway設計の新たなハードウェア要件を満たす手助け

ゾーナルゲートウェイは、車両の電子システムの拡張に欠かせない役割を果たしています。ゾーナルゲートウェイの設計者は、必要な帯域幅と速度を提供するために信頼性が高く耐久性のあるソリューションを求めており、より軽量で効率的な車両への道を開いています。Molexは頑丈で高品質な自動車用コネクタを活用して、電力、信号、データを伝送し、ゾーナルアーキテクチャへの変革を推進しています。   Molexは、自動車設計者がゾーナルゲートウェイ設計の新しいハードウェア要件を満たすのを支援しています。ドメインベースの車両アーキテクチャでは、各Electronic Control Unit（ECU）がパワートレイン、シャーシ、インフォテインメントなど、特定の機能に専念しています。しかし、ゾーナルアーキテクチャでは、各ゲートウェイが近くに位置する複数のシステムを管理する多用途の制御ユニットとして機能する必要があります。自動車メーカーとの設計、エンジニアリング、および製造における数十年にわたる協力を通じて、Molexは組み立てやすく維持しやすい精密な端子と接合機構を備えた頑丈で長持ちする車両間接続ソリューションのベストプラクティスを開発しました。   ゾーナルアーキテクチャはモジュール性をサポートし、高度な自動車用高速データ処理を可能にします。これらの重要な革新は、ゾーナルゲートウェイの設計者にとってのスペース制約を軽減し、リアルタイムの監視と制御に必要なデータ速度を提供します。Molexは、ゾーナルゲートウェイの内部機能を高性能で実現するためのさまざまな接続ソリューションを提供しています。ワイヤー・ツー・ボードおよびボード・ツー・ボードインタコネクト製品は、224Gbpsまでの高速データ伝送をサポートし、小型化の課題に対応し、頑丈で信頼性のあるパフォーマンスを提供して、次世代の車載電子アーキテクチャの実現を支援します。   Molexは、ゾーナルゲートウェイコネクタ用の外部コネクタも提供しています。これらの製品は、設計者がゾーナルゲートウェイからより広範な自動車サブシステムに信号、電力、データを拡張するのをサポートします。これらの頑丈で自動車向けのソリューションは、振動および温度性能の厳しい基準を満たし、48V配線アーキテクチャへの移行をサポートします。Molexの高速接続技術は、信号、電力、高速データの伝送をサポートし、配線ハーネスの複雑さを軽減し、インフォテインメント、テレマティクス、自動車用ゾーナルアーキテクチャなどのアプリケーションの統合時間を短縮します。これらのインタコネクトソリューションは、厳しい環境でも信頼性の高いパフォーマンスを発揮する自動車基準を満たしています。

高速度データ、信号、電力を統合するコネクターシステム

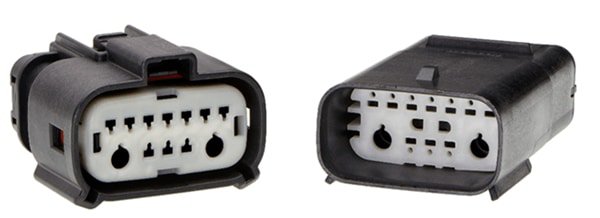

この記事では、高速データ、信号、電力を1つのコネクタに統合し、車両用途における複数の従来型コネクタを置換することを可能にするMX-DaSH (Molex Data-Signal Hybrid) Connector Systemを紹介します。パッケージングを最適化することで、MX-DaSHコネクタは重量を削減し、サイズを最小化し、コスト要件を低減し、組み立て作業を簡素化し、ゾーンアーキテクチャへの移行をサポートします。   今日の高速データ接続は、主に電力と信号接続とともにパッケージ化された単一回路コネクタを使用しています。MX-DaSHコネクタは、高速データ、従来型電力、および信号回路を1つの接続システムに統合し、追加の単一回路接続の必要性を削減し、電気システム全体のコストを低減します。MX-DaSHワイヤー・ツー・ボードコネクタポートフォリオは、設計者に柔軟性を提供し、複数のコネクタを1つに統合する能力を持ち、配線レイアウトと製造可能性を最適化します。これは、重量とコストの節約のために車両の配線ハーネスを最適化する新しいアプローチを意味します。   自動車デザインがゾーンアーキテクチャに向かって進化するにつれて、エンジニアは限られたスペースで複数のインターフェースと機能を管理できる接続ソリューションを必要とします。MX-DaSH Connector Systemは、ゾーンアーキテクチャ要件と電子制御ユニット (ECU) およびコンピュータへのコンパクトな接続ニーズを満たすように設計されています。これらの重要な設計機能は、常に一貫した接続を確保します。MX-DaSHワイヤー・ツー・ワイヤー製品は、業界最高の高安定性男性ブレード安定化と独立した二次ロックを利用して、適切な端子接続を確保します。   ワイヤー・ツー・ワイヤーソリューションに関しては、各MX-DaSHコネクタはより多くの機能を備えています。これにより、カメラ、レーダー、ターンシグナル、及びミラーデフロスターなどの増加するデバイス数をサポートする配線ハーネス設計を最適化し、ハーネスのインストールを簡素化し、接続ポイントを削減します。   Molexのワイヤー・ツー・ボードMX-DaSHコネクタソリューションは、車内ゾーンコントローラおよび高性能コンピュータに最適で、モジュラー機能を提供し、目的のコンテンツに適応するためにコネクタを柔軟に調整できるようにします。同じフォームファクタは、複数の自動車プラットフォーム全体で使用でき、複雑さと検証時間を削減します。   MX-DaSHは、複数のコネクタを1つに統合し、0.50、1.20、1.50、2.80、または4.80mm端子を使用して、電力、信号、およびデータ接続を組み込み、High-Speed FAKRA-Mini (HFM) 同軸ケーブルをデータ伝送に使用することで、配線ハーネスを最適化します。過酷な環境での信頼性のある操作を確保するため、T2/V1/S3評価のシーリングとマットシールを提供し、個別のケーブルシールが不要になり、パッケージサイズを削減し、過酷な環境で使用されるコネクタのコストを低減し、しっかりとした接続性を確保します。独立した二次ロック (ISL)、ピン保護プレート (PPP)、およびブレード保護などの機能を提供し、設計への実装と統合を簡素化し、男性および女性ハウジングの完全なアセンブリを使用して組立オプションを最小化し、誤った接続を防ぎ、組立エラーを最小化し、適切な方向を確保するために6つのユニークなキーウェイを使用します。また、密閉型と非密閉型コネクタを選択することができ、ケーブル内およびI/Oアプリケーションで高速信号伝送が必要なさまざまな自動車用途にコンパクトなハイブリッド接続性を提供します。

結論

車両がますます知能化し接続性を持つように進化する中、コネクターと接続ソリューションは産業の進歩を推進する重要な基本要素となっています。高速データ伝送から高電圧電源まで、信頼性のある接続は車両の安全性と性能を保証するだけでなく、自動運転、V2X、スマートコックピットなどの革新的なアプリケーションのための確固たる基盤を築きます。この記事では、Molexの先進的で小型化された環境適応性に優れた接続技術と製品が、自動車の真のインテリジェント接続を可能にし、すべての人にとって移動体験をより安全に、スマートに、そして便利にする様子を示しています。
