ADES1754/ADES1755/ADES1756: 14チャネル、高電圧データ取得システム

アナログデバイセズ02 7月 2024
アナログデバイセズ製ヒートポンプ
すべての記事を表示

ADES1754/ADES1755/ADES1756では、-2.5Vから+5Vのセルおよびバスバー電圧が65Vの共通モード範囲内で差動的に測定され、典型的な精度は100μVです。オーバーサンプリングが有効になっている場合、各チャンネルで最大128回の測定を内部で平均化し、14ビット分解能でデジタル後処理のIIRフィルタリングと組み合わせてノイズ耐性を向上させることができます。

このシステムは、自身のダイ温度を測定することで、熱過負荷が発生した場合に自動的にシャットダウンすることができます。システムは、Analog Devices のバッテリーマネジメント UART プロトコルを使用して堅牢な通信を実現し、外部デバイスの制御のために I2C コントローラインターフェースをサポートしています。また、内部診断機能を簡素化した機能セットと、組み込み通信およびハードウェアアラートのインターフェースを介した迅速なアラート通信をサポートするように最適化されています。

主な特徴と利点

  • 65V 動作電圧
  • 超低消費電力動作
  • シャットダウンモード: 2μA
  • 冗長ADCおよびコンパレータ (COMP) 取得機能
  • セル電圧とバスバー電圧の同時取得
  • 14個のセル電圧測定チャネル
  • 2.2mV/5mV/10mV 精度 (-40°Cから+105°C)
  • 1.8mV 精度 (+5°Cから+65°C)
  • 14個のセルバランススイッチ
  • >300mA ソフトウェアプログラム可能なバランス電流
  • 個別セルタイマーによる自動バランス調整
  • セル電圧による自動バランス調整
  • 緊急放電モード
  • 温度、電圧、またはGPIO用の6つの構成可能な補助入力
  • 統合ダイ温度測定機能
  • 自動熱保護機能
  • 外部保護なしでホットプラグ対応
  • 個別に設定可能な安全アラート
  • 過電圧、低温障害
  • 低電圧、過温障害
  • 1セル不一致アラート
  • UART、デュアルUARTインターフェース
  • バッテリーマネジメントUARTプロトコル
  • デイジーチェーン接続で最大32デバイス対応
  • より高いガルバニック絶縁に対応した誘導
  • 最大2Mbpsのボーレート (自動検出)
  • デバイスごとの伝搬遅延1.5μs
  • パケットエラーチェック (PEC)
  • I2Cコントローラ
  • 構成可能なハードウェアアラートインターフェース
  • 32ビットのユニークデバイスID

アプリケーション

  • 住宅用バッテリー蓄電システム
  • 高電圧バッテリースタック
  • バッテリー・バックアップシステム（UPS）
  • スーパーキャップシステムEV充電

評価ボード

この ADES1754/ADES1755/ADES1756 は、EVAL-ADES1754を使用して評価することができます。

ブロック図と表

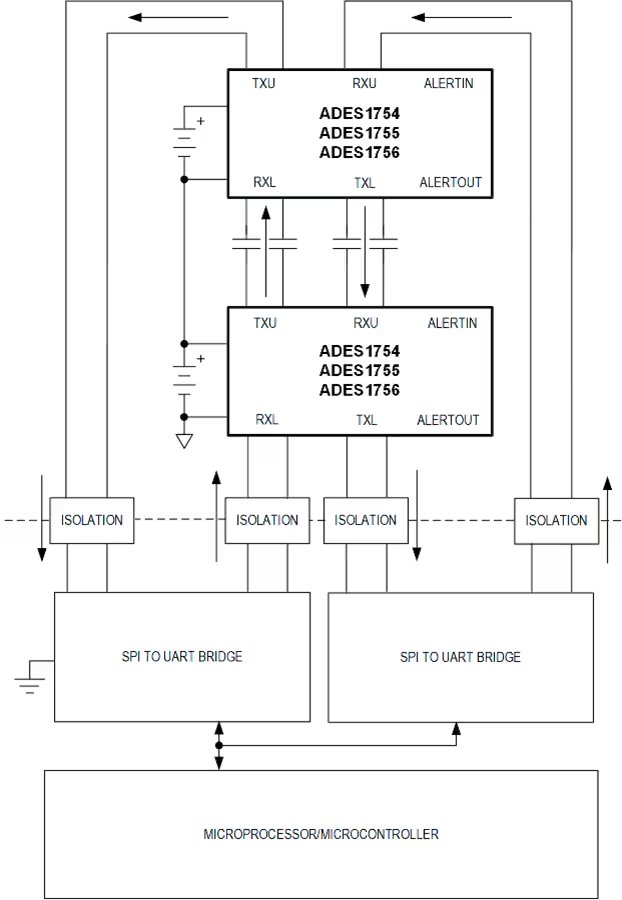

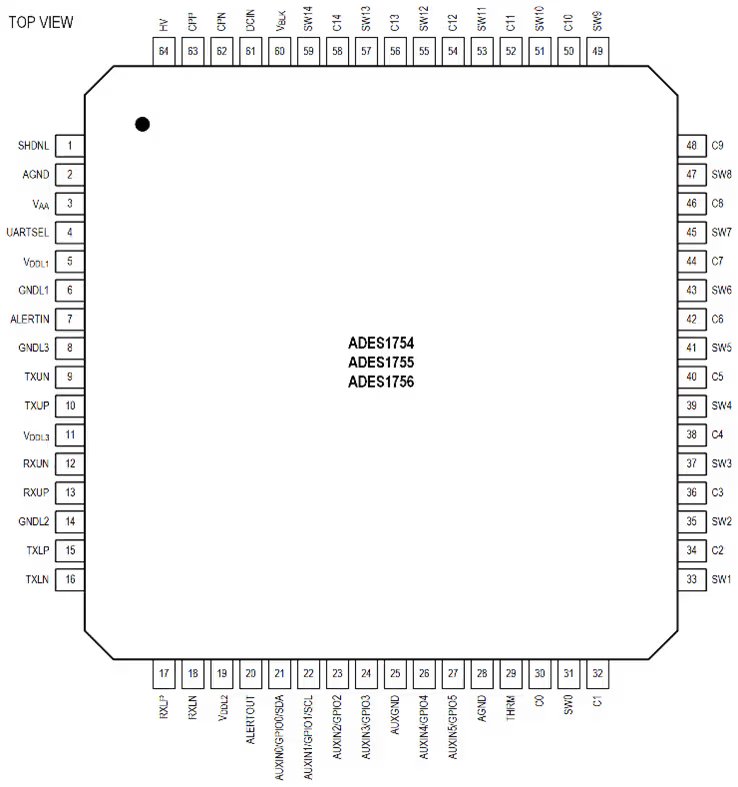

ADES1754GCB-V Block Diagram

ADES1754GCB-V Block Diagram
