KOA fournit des technologies de résistance fiables et innovantes pour une large gamme d'applications

WG73 – Résistances puces à terminal large tolérantes à la puissance pulsée   La série WG73 de KOA de résistances à terminal large offre plusieurs avantages par rapport aux empreintes standards. La taille de puce 0612 permet une puissance nominale 4 fois supérieure par rapport aux pièces standards 1206. Une dissipation de chaleur améliorée via les joints de soudure permet de gagner de l'espace sur le circuit imprimé, tandis que la capacité de gestion de pulsations améliorée rend cette résistance idéale pour les applications à haute puissance.   Caractéristiques et avantages

• Propriétés exceptionnelles de résistance aux impulsions et aux surtensions
• 10 kW / 10 µs de puissance d'impulsion unique (taille 1225)
• Tolérance de 10% ou 20%
• Plage de résistance : 560 mΩ à 1 kΩ
• Tailles : 0612, 1020, 1225
• Température de fonctionnement : −55…+155 °C
• Conforme à la norme EU-RoHS
• Testé selon la norme AEC-Q200

Applications

• Applications automobiles, aérospatiales et industrielles
• Circuits et capteurs haute puissance
• Systèmes de recharge rapide pour véhicules électriques

WU73 – Résistances à puce à couche épaisse à basse résistance terminale large   La série WU73 de KOA présente un design rotatif à 90°, offrant des avantages tels qu'une baisse de la montée en température et un gain de place sur le PCB. La puissance nominale de 1,5 W est plus du double de celle d'une pièce standard 1206 avec des terminaisons sur le côté court. Une dissipation de chaleur accrue et une résistance terminale augmentée font de ces résistances un choix parfait pour des applications haute performance.   Caractéristiques & avantages

• Excellentes caractéristiques de dissipation thermique
• Plage de résistance : 10 mΩ à 100 mΩ
• TCR : 75 ou 100 ppm/°C
• Plage de détection de courant : 0 – 12,2 A
• Puissance nominale : 1 W à 1,5 W
• Taille : 0612
• Tolérance standard de 1%
• Température de fonctionnement : −55…+155 °C
• Conforme à la norme RoHS UE
• Testée selon la norme AEC-Q200

Applications

• Détection de courant dans les dispositifs industriels
• Applications hautes performances avec espace limité
• Électronique médicale et aérospatiale

WN73H – Résistances de puissance à haute précision   Les résistances à film mince haute puissance WN73H de KOA sont conçues pour des applications à haute fiabilité dans des environnements exigeants. Elles offrent un excellent rapport puissance/taille et sont particulièrement adaptées aux applications automobiles.   Caractéristiques & avantages

• Haute précision & haute puissance – moins d'espace sur la carte
• Tolérance à ±0,5 %
• TCR : 10 à 50 ppm/K
• Tailles/puissance : 0306 (0,3 W), 0612 (1 W)
• Excellente dissipation thermique
• Résistance élevée à l'humidité

Applications

• Électronique automobile (ECUs, groupe motopropulseur, etc.)
• Électronique industrielle, médicale ou aérospatiale
• Diviseurs de tension pour la surveillance de l'alimentation électrique

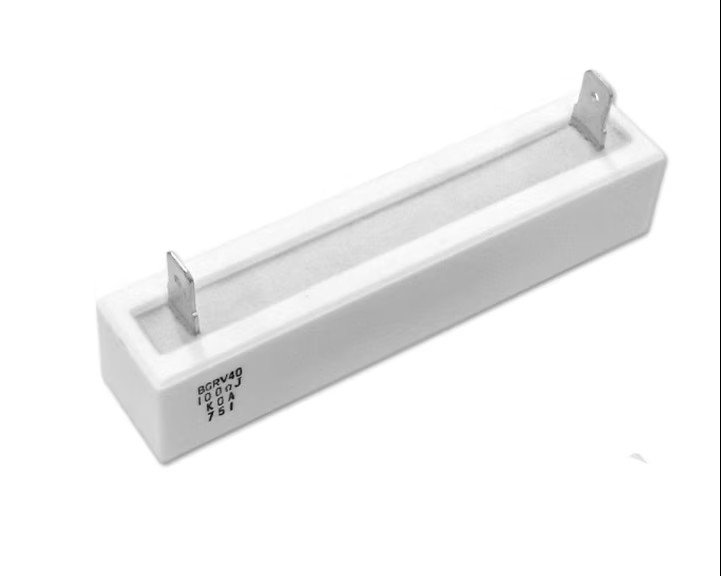

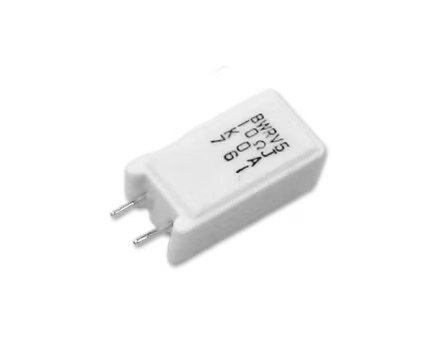

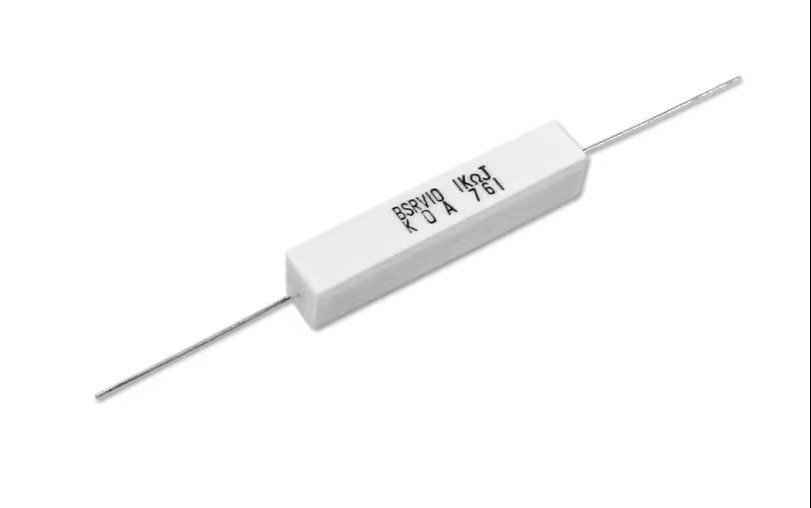

BGRV / BSRV / BWRV – Résistances de haute puissance   Les séries BGRV, BWRV et BSRV de KOA sont conçues pour résister aux courants d'appel élevés typiquement rencontrés dans les circuits de précharge et de décharge des véhicules électriques. Ces résistances de haute puissance garantissent un fonctionnement fiable même sous des surtensions répétitives et des conditions industrielles exigeantes. Disponibles avec des bornes à embase/lug, elles peuvent être intégrées dans des faisceaux de câblage ou des blocs de connecteurs pour une déploiement flexible. Toutes les séries sont testées selon les normes AEC-Q200 et sont conformes à la directive RoHS UE.   Caractéristiques et avantages

• Excellente gestion des courants d'appel
• Tolérance de résistance améliorée et coefficient de température
• Excellente performance en surcharge
• Bornes de connexion rapide en option
• Boîtier en céramique ignifuge
• Plage de résistance : 1 Ω à 75 kΩ (±5%, ±10%)
• Puissance nominale : 3 W à 60 W
• Température de fonctionnement : −40…+155 °C
• Testé aux exigences AEC-Q200
• Conforme RoHS UE

Différenciation des séries

• BGR(V) filaire enroulée : résiste aux courants d'appel élevés dans les circuits de précharge EV
• BWR(V) filaire enroulée : valeurs de résistance plus faibles, TCR amélioré, tolérances serrées
• BSR(V) oxyde métallique : conçu pour la fonction de décharge de condensateur dans les circuits EV

Applications

• Circuits d'unité de batterie / onduleur pour l'électronique automobile (HEV, EV, PHEV, FCV)
• Circuits de précharge EV (BGRV, BWRV)
• Circuits de décharge EV (BSRV)
• Chargeurs embarqués
• Convertisseurs / onduleurs industriels

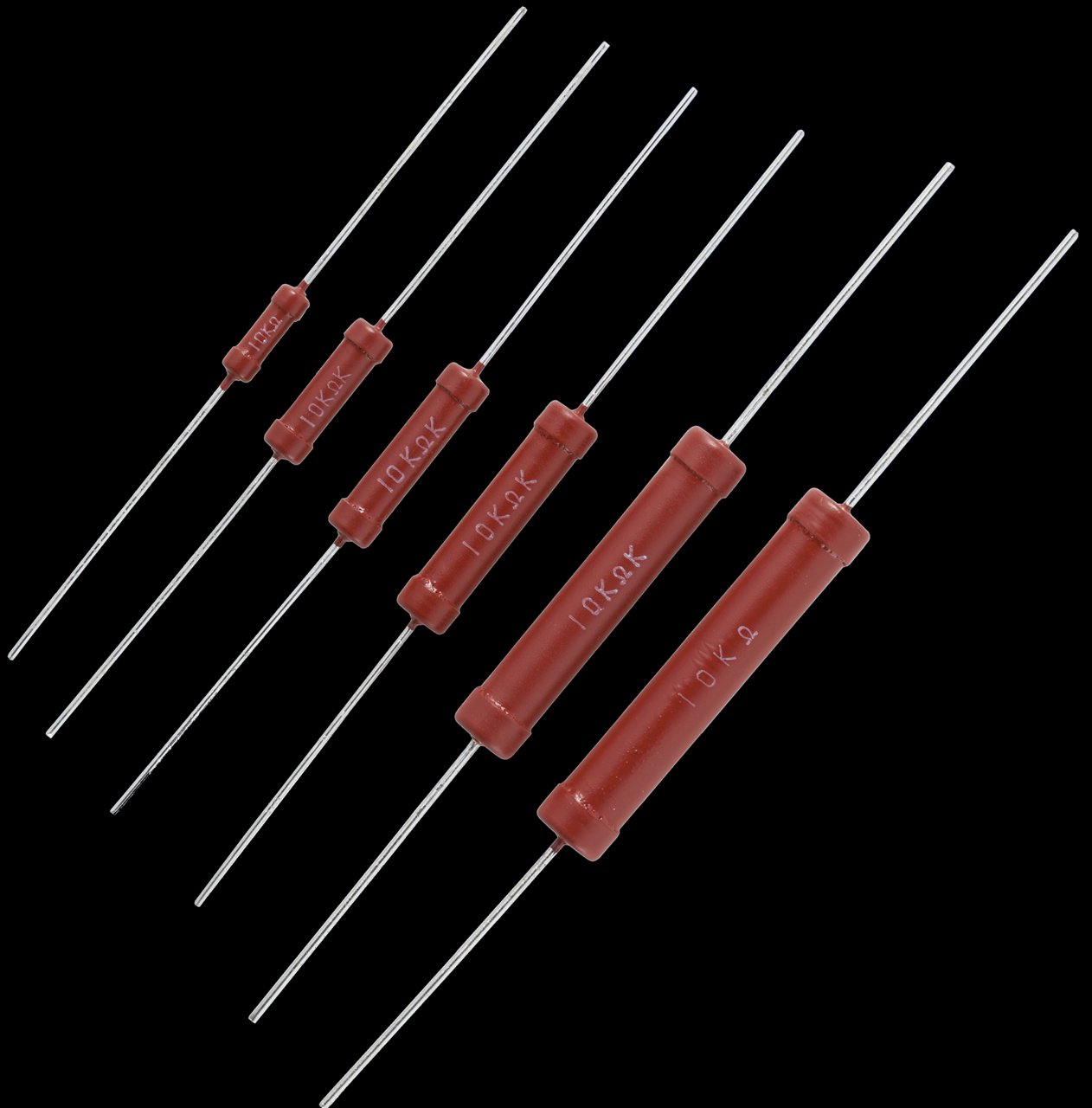

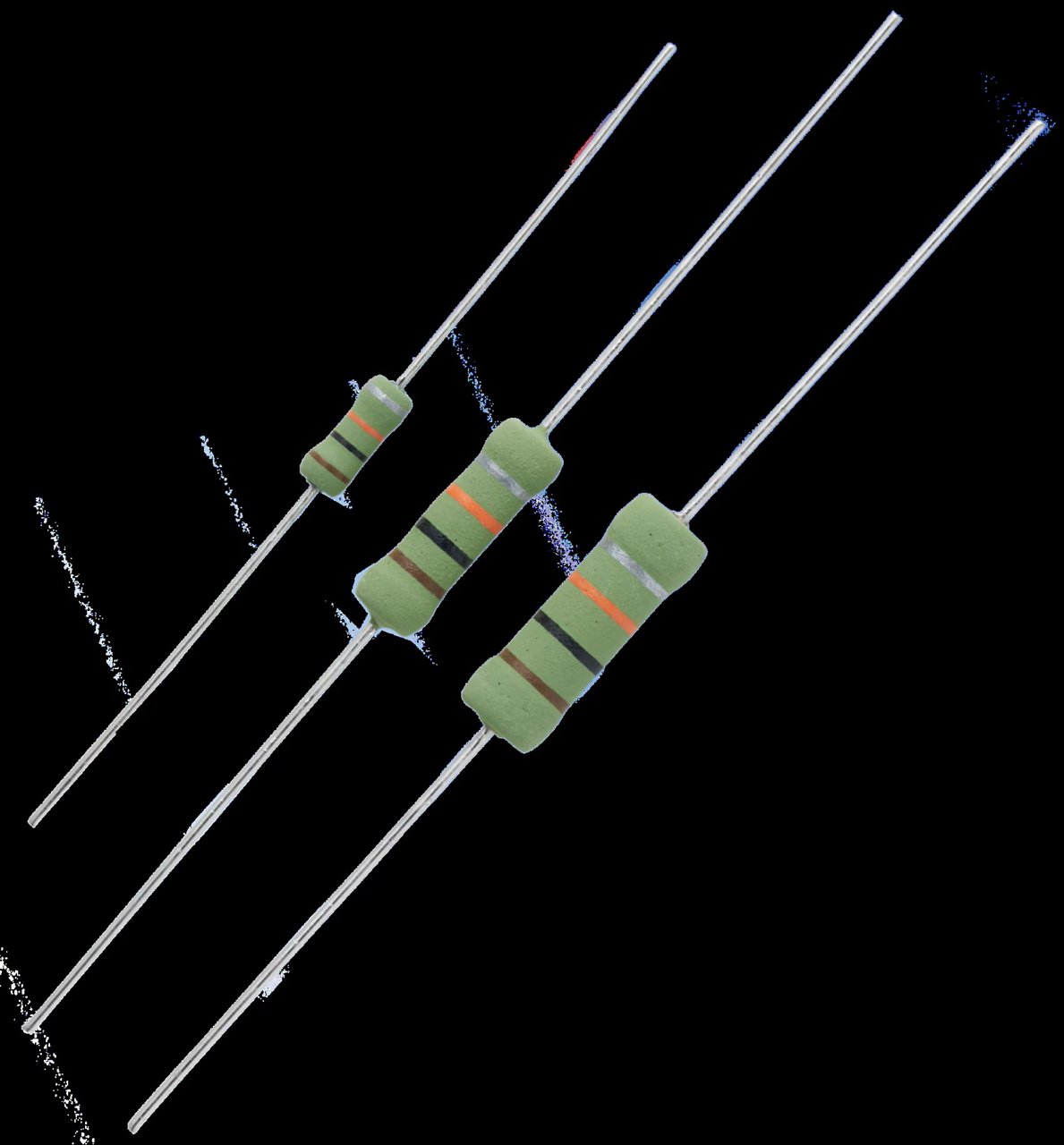

HPC / PCF – Résistances à haute énergie   Les résistances céramiques HPC et PCF de KOA possèdent un corps en céramique solide, les rendant extrêmement durables et capables d'absorber des courants et des tensions d'impulsion élevés. Ces résistances sont idéales pour les applications à haute tension et la protection contre les surtensions.   Caractéristiques et avantages

• Corps en céramique solide idéal pour les circuits à haute tension et les courants de surtension
• Conception non inductive pour une interférence minimale
• Tension d'impulsion jusqu'à 25 kV
• Puissance nominale : ½–5 W
• Température de fonctionnement : −40…+200 °C
• Testé selon AEC-Q200
• Conforme à la norme EU-RoHS
• PCF : revêtement ignifuge (équivalent UL94 V-0)

Applications

• Circuits haute tension
• Produits médicaux haute tension
• Alimentations
• Limitation de courant d'appel
• Circuits snubber
• Diviseurs haute tension
• Générateurs de rayons X
• Microscopes à faisceau d'électrons
• Remplacement pour résistances en carbone solide
