AD8412A : plage de tension d'entrée large de −2V à 50V, amplificateur de détection de courant à large bande passante de 1,8 MHz avec réjection PWM et gain de 10 V/V
L'AD8412A est un amplificateur de détection de courant haute tension et à large bande passante. Le dispositif présente un gain initial de 10V/V, avec une bande passante de 1,8MHz et une erreur de gain maximale de ±0,11% sur l'ensemble de la plage de températures.
Dans l'AD8412A, la tension de sortie tamponnée s'interface directement avec n'importe quel convertisseur typique. L'AD8412A a un rapport de réjection de mode commun DC (CMRR) minimum de 110dB de −2V à +50V. L'AD8412A effectue des mesures de courant bidirectionnelles à travers une résistance de shunt dans diverses applications industrielles et automobiles. L'AD8412A offre des performances révolutionnaires sur la plage de température de −40°C à +125°C. Le dispositif est doté d'un noyau de réglage intégré, ce qui conduit à une dérive de décalage typique de ±0,30μV/°C sur toute la plage de température de fonctionnement et la plage de tension de mode commun sans nécessiter d'horloges de découpage et d'autozéro (ce qui peut conduire à une intermodulation dans l'application). Le dispositif inclut des circuits permettant d'atteindre une large plage de mode commun d'entrée et des courants de polarisation d'entrée équilibrés, indépendamment de la tension différentielle d'entrée ou de la tension de mode commun, ainsi que des circuits permettant d'obtenir une dérive de CMRR ultra-faible. Le dispositif inclut également des circuits permettant de maintenir la précision de la sortie en présence de tensions de mode commun de type modulation de largeur d'impulsion (PWM). L'AD8412A est disponible dans un boîtier MSOP à 8 broches.
Caractéristiques principales et avantages
- Bande passante de petit signal de 1,8 MHz, −3 dB
- Trim Core intégré au package (DigiTrim™)
- Précision sans hachage et/ou auto-calibrage
- Dérive d'offset typique de ±0,30μV/°C
- Décalage de tension maximal de ±200μV sur la plage de températures
- CMRR CC typique : 131dB
- CMRR CA typique à 50 kHz : 97 dB
- Large plage de tension d'entrée en mode commun
- -2 V à +50 V, fonctionnement continu
- −20 V à +85 V, survie continue
- Gain initial : 10 V/V
- Large plage de température de fonctionnement : −40 °C à +125 °C
- Plage de fonctionnement de l'alimentation de 2,9V à 5,5V
- Disponible en boîtier MSOP à 8 broches
Applications
- Sensing de courant en phase ou côté haut dans
- Contrôle moteur dans les moteurs BLDC, moteurs à faible inductance
- Convertisseurs DC-DC bidirectionnels 48 V à 12 V
- Commandes de solénoïde
- Surveillance des rails d'alimentation
- Détection de courant côté bas
Carte d'évaluation
Le AD8412A peut être évalué avec le EVAL-AD8412A.

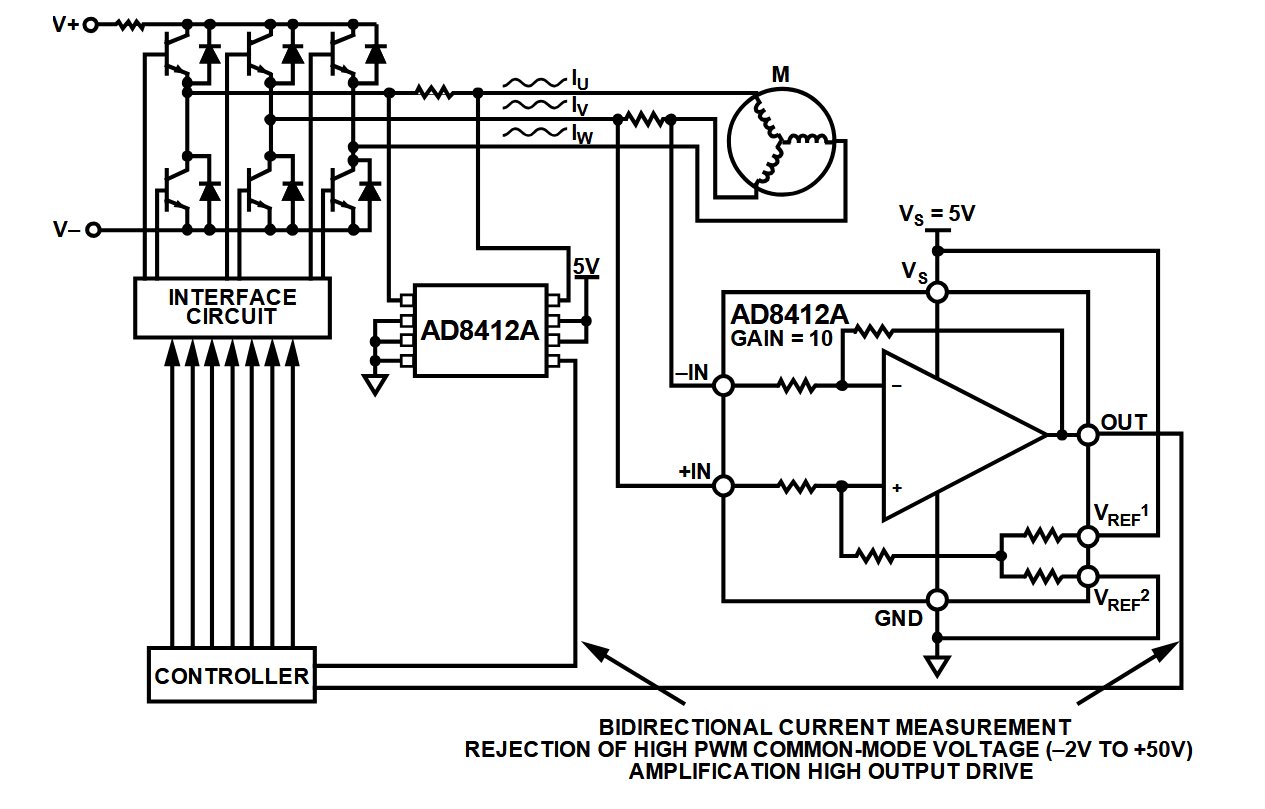

Diagrammes en blocs et tableaux
