ADA4351-2 : amplificateur transimpédance compact, double canal, de précision, à gain programmable (PGTIA)

Le ADA4351-2 est une solution révolutionnaire pour mesurer avec précision de faibles courants sur une large plage dynamique. La précision du ADA4351-2 sur une large plage de températures allant de −40°C à +125°C permet aux utilisateurs d'effectuer un seul étalonnage de l'équipement final à température ambiante, économisant ainsi du temps de test et des coûts. Le ADA4351-2 intègre deux commutateurs à faible courant de fuite par canal, et le gain est programmable à l'aide de deux résistances externes sélectionnables par l'utilisateur, offrant une solution PGTIA compacte, flexible et entièrement fonctionnelle.

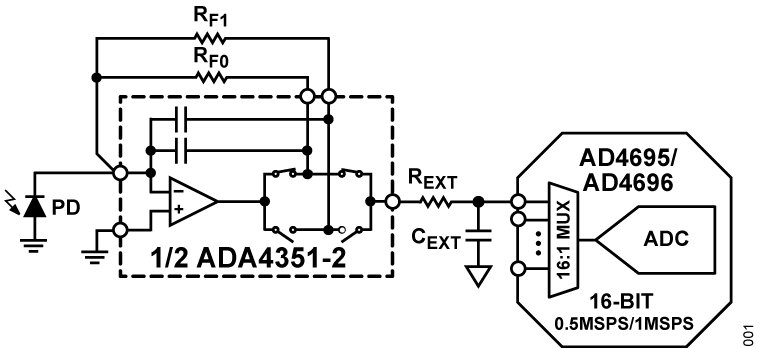

Des alimentations analogiques et numériques séparées permettent à l'amplificateur de l'ADA4351-2 de fonctionner sur des alimentations bipolaires, tandis que le décalage de niveau logique intégré permet à l'interface numérique de rester référencée à la masse. De plus, grâce à son étage de sortie robuste et son faible bruit, l'ADA4351-2 peut piloter directement des convertisseurs analogiques-numériques (CAN) de précision 16 bits (comme l'AD4696), fournissant une chaîne d'acquisition analogique complète (AFE) pour répondre aux applications de mesure de courant de précision les plus exigeantes.

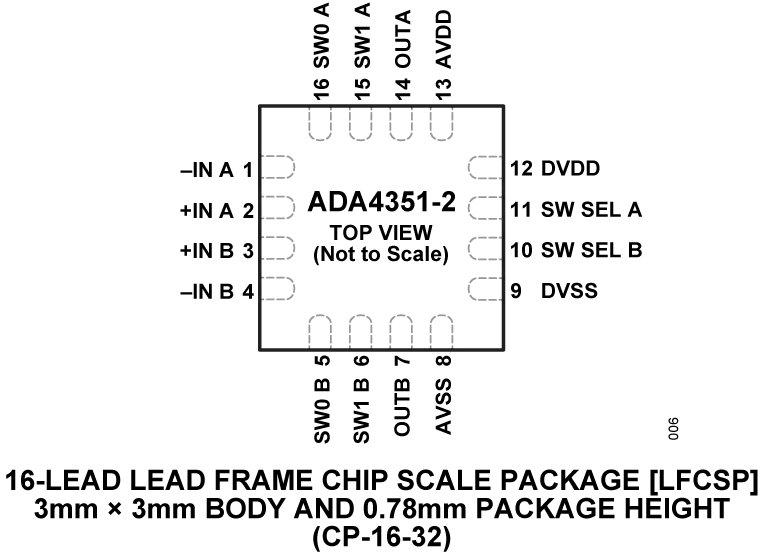

Le ADA4351-2 est proposé dans un boîtier LFCSP de 3 mm × 3 mm, réduisant la surface du circuit imprimé (PCB) jusqu'à 70 % par rapport à une conception discrète utilisant des amplificateurs opérationnels (op amps) et des commutateurs autonomes. De plus, il n'y a pas de pad exposé (EPAD) au dos du LFCSP, ce qui élimine le besoin de vias et permet un routage sur toutes les couches du PCB sous l'appareil, réduisant ainsi davantage la surface de la carte et offrant la solution PGTIA et AFE la plus compacte.
