ADMX3652 : Voltmètre numérique 6½ chiffres, ±20 V
Le ADMX3652 offre une solution compacte avec les mesures DVM les plus courantes. Avec des temps de mesure prolongés, la norme pour les applications nécessitant une grande précision d'intégration—un appareil simple, fiable et de poche qui peut économiser de l'espace système—est un ajout populaire à la boîte à outils des ingénieurs.
La consommation actuelle de l'ADMX3652 est d’environ 310 mA pour une alimentation de 5 V en mode de fonctionnement stable. Comparé aux instruments complexes avec de nombreux réglages, l'ADMX3652 nécessite des réglages simples avec une configuration prédéfinie pour une application typique. Électriquement, l'ADMX3652 est compatible avec des interfaces de 1,8 V, 2,5 V et 3,3 V, en utilisant une alimentation logique interne indépendante.

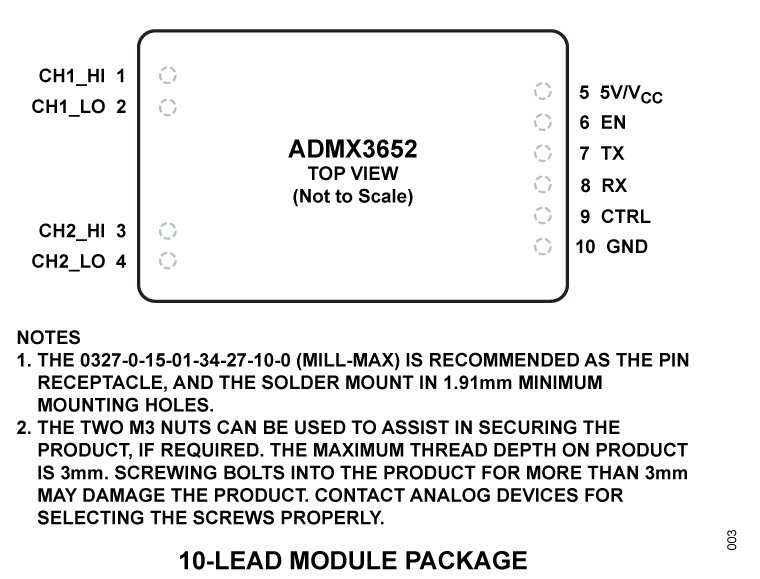

Le ADMX3652 est disponible dans un boîtier module à 10 broches de 77,70 mm × 46,30 mm × 20,15 mm, avec une température de fonctionnement spécifiée de 0 °C à 45 °C.
Caractéristiques principales et avantages
- Résolution de 6½ chiffres
- Plage de ±0,2 V, ±2 V et ±20 V
- Double canal
- Précision sur 90 jours : < 17 ppm de la plage de lecture à la plage de 2 V
- < 0,225 ppm de bruit RMS sur une plage de 2 V à 1 NPLC, 1000 échantillons
- Jusqu'à 1 kSPS de taux de données
- Fonction auto-zéro
- Prend en charge le protocole SCPI
- Interface de communication UART
- Vérification automatique de la séquence d'alimentation
- Protection d'entrée
- Alimentation électrique 5 V
- Fonctionnement de 0 °C à 45 °C
Applications
- Mesure de tension de précision
- Test d'automatisation industrielle
Carte d'évaluation
Le ADMX3652 peut être évalué avec le EVAL-ADMX3652Z-INT.
