Présentation du connecteur Quad-Row de Molex : l'avenir de la connectivité optimisée pour l'espace

IP&E12 avr. 2023

Présentation du plus petit connecteur carte à carte au monde – le Quad-Row révolutionnaire de Molex ! Avec sa taille compacte et ses performances inégalées, le connecteur carte à carte Quad-Row change la donne en matière de connectivité optimisée pour l'espace.

Dans le monde en constante évolution des appareils électroniques grand public, la demande pour une technologie plus intelligente, plus rapide et plus puissante n'a jamais été aussi élevée. Au niveau des composants électroniques, ce rythme de transformation a créé ses propres défis en matière d'architecture, de conception électronique, de taille physique et de performance globale des composants. Le passage à une taille de boîtier réduite, une densité de signal plus élevée et une performance électrique tout en répondant aux exigences du traitement de l'assemblage est inévitable.

De l'idée à la réalité : Le processus derrière l'innovation


Dans le secteur manufacturier, l'internet industriel des objets (IIoT) a introduit une nouvelle expression : l'Industrie 4.0. C'est le nom donné à la dernière révolution qui s'appuie sur les données comme l'un de ses principaux matériaux bruts. Le résultat est l'usine intelligente — une usine dans laquelle chaque machine fait partie d'un réseau qui partage des informations à toutes les phases du processus de production. L'intégration du traitement des données à tous les niveaux de l'usine permet au fabricant de répondre aux demandes et tendances actuelles beaucoup plus rapidement que les méthodes traditionnelles ne le permettraient. La réactivité d'une telle usine permet aux fabricants de développer et livrer de nouveaux produits plus rapidement aux consommateurs.

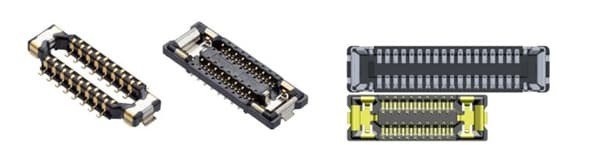

Gauche: Connecteur carte à carte à quatre rangées (Réceptacle Série 203389 et Prise 203390) Droite: Connecteur à quatre rangées en comparaison avec les connecteurs Slimstack SSB6RP (Réceptacle Série 505066 et Prise 505070)

Ce design innovant présente des broches arrangées sur quatre rangées avec un pas de 0.175 mm, ce qui se traduit par une réduction sans précédent de 30 % des besoins en espace par rapport aux designs traditionnels. Ce design économiseur d'espace a permis une connectivité de circuit à haute densité et a libéré une surface considérable pour des capteurs et du matériel supplémentaires nécessaires pour fournir des fonctionnalités supplémentaires.

Quelle est la taille sans la force ?

Les connexions carte à carte Quad-Row de Molex offrent un couplage robuste et un contact fiable grâce à leur conception robuste. Le connecteur est équipé d'une armature interne et de clous de puissance surmoulés qui protègent les broches contre les dommages lors de la fabrication et de l'assemblage en grande quantité. Les connecteurs possèdent également un système d'alignement large, qui permet un couplage facile et sécurisé tout en réduisant le risque de rejet. Capable de supporter des tensions allant jusqu'à 50V et un courant maximal de 0,3A pour le signal et de 3,0A pour le clou de puissance, ce connecteur possède des capacités électriques impressionnantes, notamment une résistance de contact de 35 milliohms pour le signal et de 20 milliohms pour le contact du clou. Malgré sa petite taille, ce connecteur compact mesure seulement 2,00mm et une hauteur en position couplée de seulement 6,0mm, avec une tension de tenue diélectrique de 250V et une résistance d'isolement de 100 MΩ. Les connecteurs carte à carte Quad-Row de Molex sont disponibles dans le monde entier en configurations de 32 et 36 broches, avec des configurations de 20 et 64 broches à venir. Des plans sont en cours pour supporter jusqu'à 100 broches. Avec une durabilité de 30 cycles, les connecteurs Quad-Row fonctionnent à des températures de -40 à +85℃ et sont livrés en emballage en bande embossée pour un assemblage automatisé. Les connecteurs sont conformes RoHS et disponibles avec un faible taux d'halogène.

Possibilités illimitées

Idéal pour une variété d'applications nécessitant des PCB et des assemblages flex de plus en plus petits, les connecteurs Quad-Row Board-to-Board répondent aux exigences de miniaturisation des produits, créant des opportunités illimitées dans un large éventail d'industries et d'applications. À mesure que les fabricants continuent d'étendre les fonctionnalités de petits produits comme les smartphones, les lunettes intelligentes, les écouteurs et les appareils AR/VR, leurs PCB de plus en plus denses doivent rester évolutifs en hauteur et conserver une petite empreinte. De nouvelles conceptions de connecteurs comme le Quad-Row peuvent les aider à innover sans les préoccupations d'intégrité du signal et de limitations d'espace PCB.
