电动汽车快速充电系统的完整EMI与安全防护解决方案

随着电动汽车（EV）市场的迅猛发展，快速充电技术已成为缓解“里程焦虑”、推动电动汽车普及的核心驱动力。然而，快速充电系统的普及也带来了严峻的技术挑战：更高的功率等级（22kW至350kW+）、更高的电压平台（800V及以上）、严苛的户外工作环境，以及日益严格的电磁兼容（EMC）与安全标准。本文将为您介绍电动汽车快速充电应用中所面临的挑战，以及YAGEO集团在电动汽车快速充电应用中的主要产品系列及其核心功能与技术特色。

电动汽车快速充电技术的普及，正在重塑人们的出行方式与能源补给格局。然而，在这场由千瓦级功率驱动的变革背后，充电系统正面临着一系列前所未有的工程挑战。这些挑战不仅关乎充电效率与用户体验，更直接影响到系统的安全性、可靠性与长期可维护性。

首先是高功率与高电压带来的电气应力，还须面对严苛的电磁兼容（EMC）挑战，以及漏电安全与人身防护的复杂性、户外严苛环境下的长期可靠性，这要求所有元器件必须具备出色的耐候性、高抗浪涌能力、长寿命与低失效率、多元化的国际合规要求、小型化、轻量化与集成化的设计压力、无线充电等新兴应用带来的新课题。

电动汽车快速充电系统正面临来自电气性能、电磁兼容、安全防护、环境可靠性、国际合规、空间集成以及新兴技术适配等多维度的严峻挑战。有效应对这些挑战，不仅需要系统级的整体设计思路，更需要在核心元器件层面进行材料创新、结构优化与工艺升级。

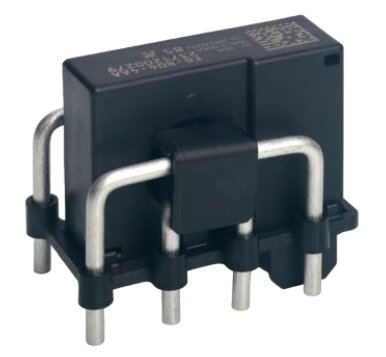

YAGEO集团的FG-R系列残余电流传感器，是专为保障电动汽车充电安全而设计的高性能元器件。它采用先进的磁通门技术，能够精准、快速地检测AC和DC漏电，是充电线缆和充电桩等充电设备实现国际安全标准合规性的核心。

FG-R系列的核心功能是进行精准、快速的漏电保护，可同时检测AC与DC漏电、双路独立报警，以及DC漏电、AC漏电的阈值与快速响应，并可进行实时模拟监控与集成自检功能。FG-R系列是为严苛环境而生，拥有领先的工作温度（额定工作温度范围高达-40℃至+105℃），以及出色的抗干扰与可靠性，像是高抗浪涌能力、车规级品质、优异的电磁兼容性（EMC），并可简化系统设计。

FG-R系列传感器可应用于充电线缆、充电桩、车载充电器、V2L/V2G应用，通过其高精度的磁通门技术、快速的双路报警、宽泛的工作温度以及全面的国际安全标准认证，为电动汽车的快充应用提供了一站式、高可靠性的漏电保护解决方案。无论是在便携式充电线还是固定充电桩中，它都能有效提升充电系统的安全性。

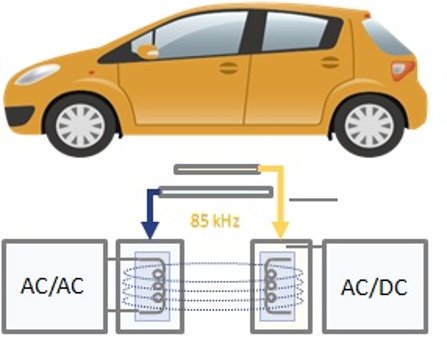

YAGEO集团（KEMET）的FPL系列铁氧体磁盘，是专为高功率无线充电系统（如电动汽车充电）设计的核心材料，它通过有效引导和聚集磁场，在发射端与接收端线圈之间形成高效的磁通路，从而显着提升充电效率。

FPL系列铁氧体磁盘在电动汽车快速充电应用中的核心功能，是可为高功率无线充电“护航”，像是屏蔽干扰，提升效率、专为大功率设计、适应宽温域，并具有出色的低损耗特性，以及卓越的电气性能，如高磁导率、高居里温度、高饱和磁通密度、灵活的选型，可应用于电动汽车无线充电系统（WPT）、工业高功率无线充电等技术优势。

YAGEO的FPL系列铁氧体磁盘，凭借其低损耗、高磁导率、宽温域工作和AEC-Q200车规级认证等特性，为电动汽车等高功率无线充电应用提供了高效、可靠的磁屏蔽与导磁解决方案。它通过优化磁路设计，有效提升了充电效率，是构建高性能无线充电系统不可或缺的关键材料。

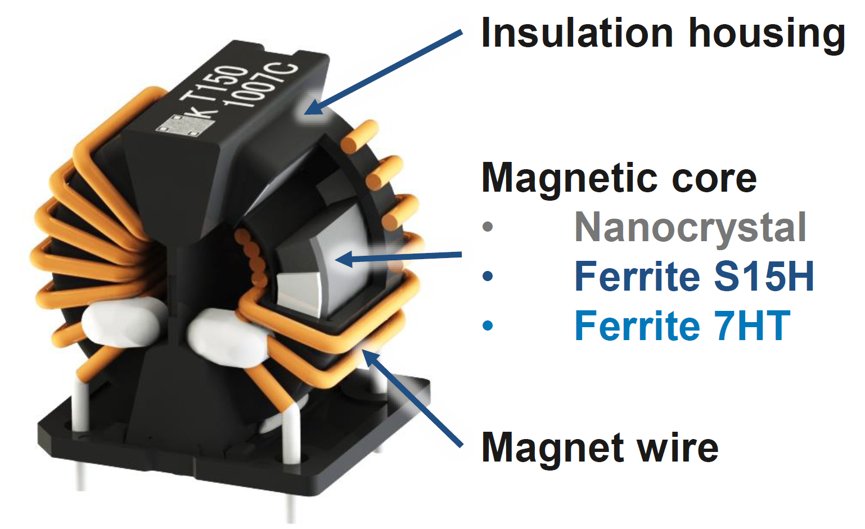

YAGEO集团（KEMET）的SCF-XV、SCR-XV、SCT-XV系列共模扼流圈（Common Mode Choke）是专为电动汽车快速充电等高功率、高电压、严苛环境设计的EMI抑制解决方案。它通过有效抑制电磁干扰，确保充电系统的稳定性和安全性。

在电动汽车快速充电系统中，功率转换（如AC-DC、DC-DC）会产生大量电磁干扰（EMI），可能影响系统自身及其他电子设备的正常工作。SCx-XV系列的核心功能是用于抑制EMI，保障充电安全，像是共模噪声抑制、支持高额定电压，并提供多种磁芯材料选项，让工程师能根据具体应用场景在滤波效果、工作温度和成本之间取得最优平衡。

YAGEO SCx-XV系列共模扼流圈拥有丰富的产品组合，提供3种不同磁芯材料、4种核心尺寸、垂直或水平布局，总计达321个不同型号，满足多样化的设计需求，并具有车规级品质，全系列通过AEC-Q200认证，生产流程符合IATF 16949标准，确保在汽车应用中的高可靠性。此外，还具有灵活的应用范围，额定电流范围覆盖5A至50A，并采用集成化设计，部分型号（如SCN-XV系列）为双模扼流圈（Dual Mode Choke），将差模和共模噪声抑制功能集成于一个线圈，有助于节省空间和成本。

SCx-XV系列共模扼流圈是电动汽车充电系统中EMI滤波的关键元器件，主要应用于车载充电器（OBC）、无线充电系统（WPT）、DC/DC转换器、牵引驱动系统（如48V轻混系统）、辅助电机驱动（如电动助力转向EPS、电动空调压缩机、电动油泵等）。

YAGEO的SCx-XV系列共模扼流圈，凭借其高达1000V的额定电压、AEC-Q200车规级认证、多样化的磁芯材料与封装选项，为电动汽车快速充电应用提供了高效、可靠且灵活的EMI抑制解决方案。无论是需要宽频抑制的SCF-XV，还是追求高耐热的SCT-XV，工程师都能找到适合其设计需求的产品，以确保充电系统在严苛环境下稳定、合规地运行。

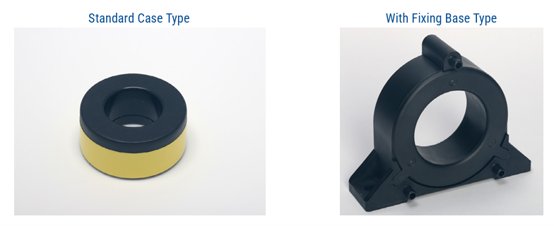

针对电动汽车快速充电应用中严峻的电磁干扰（EMI）挑战，YAGEO集团推出的ESD-R-NC系列纳米晶EMI磁芯，提供了一种高效、可靠的噪声抑制解决方案。ESD-R-NC系列的核心竞争力在于其采用的纳米晶（Nanocrystalline）材料。与传统的铁氧体材料相比，纳米晶磁芯具备更宽的频率抑制范围，能有效抑制从kHz到MHz频段的传导和辐射噪声。具体而言，它可以在150 kHz至600 MHz的宽频范围内提供卓越的噪声抑制效果，覆盖了AM波段（≤ 10 MHz）和FM波段（≤ 500 MHz）。

ESD-R-NC系列还具有更高的磁导率，这使得在实现相同甚至更高EMI抑制性能的同时，可以显着减小磁芯的尺寸和重量。这对于内部空间紧凑的电动汽车充电设备来说至关重要。此外，ESD-R-NC系列在高温环境下仍能保持稳定的性能，这对于工作温度可能很高的充电系统非常关键。

ESD-R-NC系列磁芯在设计上充分考虑了大功率、高可靠性的应用需求，采用环形（Toroidal）结构，专为圆形电缆设计，是一种坚固的、大尺寸的环形磁芯，并支持-40℃到+120℃的工作温度，能适应快速充电桩可能面临的户外严苛环境。此外，ESD-R-NC系列提供多种尺寸选项，内径最大可达96mm，能够轻松包裹电动汽车充电桩内较粗的电力电缆。

ESD-R-NC系列的磁芯外壳材料符合UL94 V-0阻燃等级标准，满足汽车和工业应用的安全要求，产品符合RoHS环保标准。ESD-R-NC系列可保障充电系统稳定运行，在电动汽车快速充电系统中，ESD-R-NC系列磁芯是抑制EMI的关键元器件，主要应用于车载充电器、直流／直流转换器、充电桩、逆变器。

YAGEO的ESD-R-NC系列纳米晶EMI磁芯，凭借其宽频段抑制能力、优异的高温性能、紧凑的尺寸以及灵活的安装方式，为电动汽车快速充电应用提供了一种高性能的EMI抑制方案。它能有效解决充电系统中因高功率开关引起的电磁干扰问题，确保系统稳定、可靠地运行，并满足相关的电磁兼容（EMC）标准。

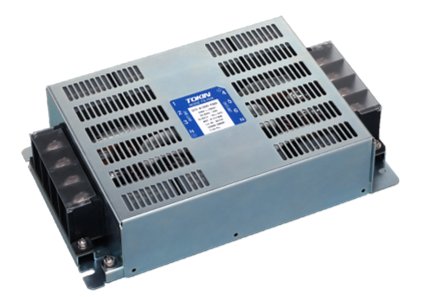

YAGEO集团（KEMET）的GTX系列EMI/RFI滤波器，是专为电动汽车快速充电等高功率、高电压、严苛环境设计的电磁兼容（EMC）解决方案。该系列凭借创新的纳米晶磁芯材料与高密度集成设计，在有效抑制电磁干扰（EMI）的同时，实现了小型化、轻量化与高性能的突破。

在电动汽车快速充电系统中，功率转换（如AC-DC、DC-DC）会产生大量电磁干扰，可能影响系统自身及其他电子设备的正常工作。GTX系列EMI/RFI滤波器可支持全面的EMI抑制，能有效抑制电源线上的传导噪声，这是EMI的主要来源之一，并拥有灵活的拓扑支持，提供单相、三相、三相+中性线（三相四线）三种类型，覆盖从交流输入到直流输出的完整滤波链路，并支持高额定电压与电流。

GTX系列的核心优势在于其采用的纳米晶磁芯材料与高密度结构设计，可支持小型化与轻量化，相比上一代产品，GTX系列在体积和重量上实现了显着缩减。此外，GTX系列拥有优异的衰减特性，纳米晶磁芯具有高磁导率，使得GTX系列在紧凑尺寸下仍能实现卓越的衰减特性，并拥有灵活的电容器组合，提供多种Y电容器组合选项，用户可根据额定电流和目标频率选择合适规格，优化滤波效果。此外，GTX三相+中性线系列拥有宽工作温度与安全认证，工作温度范围为-25℃至+105℃（需参考降额曲线），并通过UL、c-UL、TÜV认证，符合RoHS及REACH环保标准等安规认证。

GTX系列EMI/RFI滤波器是电动汽车充电系统中EMC滤波的关键元器件，主要应用于电动汽车充电站、车载充电器、工业设备与通用逆变器的噪声抑制、过程自动化与机床等工业应用。

YAGEO的GTX系列EMI/RFI滤波器，凭借其创新的纳米晶磁芯技术、高密度集成设计、宽泛的电流／电压等级、灵活的电容器组合以及全面的安规认证，为电动汽车快速充电应用提供了高效、紧凑且可靠的EMI抑制解决方案。与上一代产品相比，其在体积、重量和散热性能上的显着提升，使其成为新一代高功率充电系统设计的理想选择。

电动汽车快速充电，表面上看是一场功率与时间的赛跑，要求更短的充电时间、更高的能量密度、更远的续航里程。然而，在这些显性指标的背后，真正决定这场变革成败的，往往是那些看不见的挑战，像是电磁波的无声干扰、微安级漏电流的精准甄别、高温振荡下的性能坚守、宽频域噪声的有效抑制。YAGEO集团已为电动汽车快速充电应用构建了一个覆盖全面、性能卓越、车规级认证的完整产品生态，涵盖EMI抑制、安全防护、无线充电等应用，YAGEO正在助力工程师们将更安全、更高效、更可靠的快速充电体验，带给每一位电动汽车用户。
