多层陶瓷电容器和聚合物钽电容器在AI服务器中的应用

在人工智能（AI）服务器快速发展的浪潮中，处理器和加速器的计算能力持续提升，同时伴随着功耗急剧增加和电力负载瞬变等挑战。为了在高密度计算和高速数据传输下确保系统的稳定性和效率，电源完整性（PI）和信号完整性（SI）设计变得至关重要。多层陶瓷电容器（MLCCs）和聚合物钽电容器凭借其高频响应特性、大容量储能能力和卓越的可靠性，成为AI服务器电源设计中不可或缺的核心组件。本文将介绍MLCCs和聚合物钽电容器在AI服务器中的应用，以及YAGEO推出的相关解决方案的产品特性。

几十年来，传统服务器一直是数据中心的基石。它们旨在处理各种工作负载，包括托管网站、管理数据库和运行企业应用程序。传统服务器的架构通常包括 CPU（中央处理单元）、RAM（随机存取存储器）、存储和网络的组合。

传统服务器高度依赖CPU，它们用途广泛，能够同时处理多个任务。RAM对于快速数据访问和平稳的应用性能至关重要，而存储则由HDD（硬盘驱动器）和SSD（固态驱动器）组合而成，用于数据存储。网络提供高速接口以便在服务器内外进行数据传输。传统服务器在各个领域的数据存储和处理方面发挥着重要作用。

如今，AI服务器已经成为热门发展趋势。AI服务器针对人工智能和机器学习工作负载进行了专门优化。这些服务器配备有特殊的硬件和软件，以加速AI任务，如训练深度学习模型和进行复杂数据分析。AI服务器的关键组件包括GPU（图形处理单元）、TPU（张量处理单元）、NVMe（非易失性内存）存储和高带宽内存（HBM）。

与传统服务器不同，AI 服务器严重依赖 GPU。GPU 可以同时处理多个并行任务，使其非常适合 AI 和机器学习工作负载。TPU 是由 Google 开发的，专门设计用来加速机器学习任务。与 GPU 相比，它们在特定的 AI 工作负载中提供更高的每瓦性能。NVMe 驱动器提供显著更快的读写速度，这对于处理 AI 应用中常见的大型数据集至关重要。HBM 是一种增强的内存架构，提供更快的数据访问速度，从而减少 AI 处理中的瓶颈。

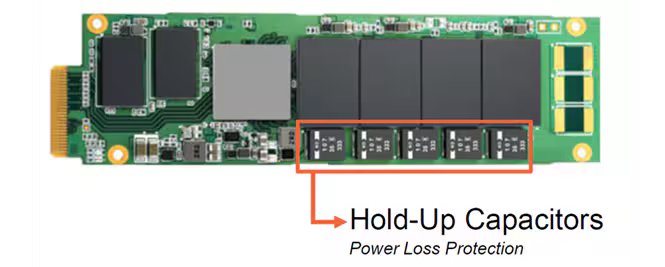

在AI服务器中，SSD（固态硬盘）用于AI的数据存储和断电保护。聚合物钽电容器可以用于企业SSD的保持。在停电期间，聚合物钽电容器释放能量以允许DRAM将数据写回NAND闪存，使其成为与企业SSD配对的关键组件。

多层陶瓷电容器 (MLCCs) 广泛应用于电子产品中，但它们在 AI 服务器中的作用与传统服务器或一般电子设备中有显著不同。这些差异主要来源于功耗特性、处理器架构以及对电源稳定性需求的极大增加。

AI 服务器利用大量 GPU 和 AI 加速卡（如 NVIDIA H100、AMD MI300 等），单个卡的功耗可达数百瓦甚至超过 1 kW。由于功率负载变化迅速，因此对信号完整性（SI）和电源完整性（PI）有极高的要求。MLCC 在 AI 服务器中的核心功能包括功率去耦，以稳定处理器/GPU 的电源电压，并抑制因瞬时负载波动引起的电压下降。它们的高频响应必须更快，因此需要将低 ESL（等效串联电感）的 MLCC 阵列放置在靠近芯片封装的位置。

在滤波功能方面，需要在电源和信号路径中滤除高频噪声，以确保AI加速器和高速接口（PCIe Gen5, CXL, HBM）的信号稳定性。频率范围较宽（从数百kHz到GHz级别），需要结合各种封装和介电类型。关于大容量电容，它必须在负载骤变时提供电流，以减少VRM响应延迟对电压的影响。这增加了电容需求，必须结合使用钽电容和聚合物电容，以平衡低ESR和大容量。此外，这些电容可以用于抑制EMI/EMC，减少AI计算和高速通信产生的电磁干扰。这需要高Q值、低损耗的介电材料和为高速传输线量身定制的布局优化。

与 PC 服务器、通信设备或工业控制系统相比，AI 服务器对 MLCC 有不同的要求，包括功耗变化速度。传统服务器的 CPU/GPU 功率切换变化通常在微秒到毫秒之间，而 AI 服务器的 GPU/TPU 瞬时负载变化则快至纳秒到微秒，需超高速去耦。在电容配置方面，传统服务器主要使用微法到几百微法范围的电容值，分布在主板和 VRM 周围。AI 服务器需要更大的电容值，并且必须密集放置低 ESL MLCC 于封装附近（甚至是 0201/01005 尺寸）。

就频率响应而言，传统服务器主要在MHz级别运行，而AI服务器则必须覆盖从数百kHz到数GHz的宽带噪声抑制。关于温度和寿命要求，传统服务器通常在0~85°C或105°C的商业温度范围内运行，而AI服务器则需具有较高的可靠性，在85~125°C的环境中连续运行，并需要抵抗直流偏置效应。

此外，在封装和布局方面，传统服务器使用标准尺寸（0402~1210），而AI服务器则倾向于使用较小的封装（01005/0201）和高容量多层结构，并结合嵌入式PCB MLCC技术。对于可靠性标准，普通IEC/JEDEC等级足以满足传统服务器的要求，但AI服务器必须符合AEC-Q200或数据中心级耐用性和抗振动规格。

由于AI和大数据应用对能源的需求增加，需要更好的电磁干扰（EMI）和噪声抗性。因此，MLCC需要更多的电极层、更薄的电介质、更大的有效面积以及更高的可靠性，以实现每单位体积更高的电容和更高的有效电容。使用的材料也正在从X5R转变为X6S。高电容密度MLCC已成为AI服务器应用中的关键组件。

典型的AI服务器MLCC配置主要使用低ESL阵列，并将多个0201/01005 MLCC并联放置在接近GPU/TPU封装的位置，以提供约1纳秒的响应能力。它们还采用混合电容网络，将MLCC、聚合物电容器和钽电容器组合形成宽带滤波和能量储存结构。此外，还要求高温和高可靠性规格，例如使用X7R、X8R或C0G/NPO材料，以确保在高温和长期运行下性能稳定。使用嵌入式电容器是另一种策略；一些先进的AI主板将MLCC直接集成到PCB层中，以缩短寄生电感路径。未来的AI服务器将需要比以往更多的MLCC，但由于成本考虑，MLCC将在加速器中替代钽电容器。

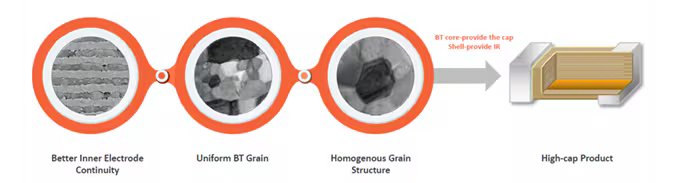

从材料技术的角度来看，用于AI服务器的MLCC需要更好的内电极连通性、均匀的BT颗粒和均匀的颗粒结构。 BT核心可以提供覆盖层，而壳层则提供绝缘电阻（IR），以实现高电容产品。 更小且更均匀的BT颗粒和均匀的核心壳结构代表了更先进的设计。

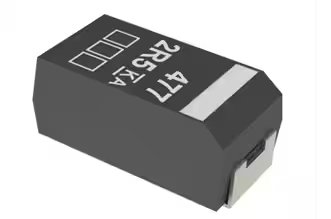

聚合物钽电容器主要用于AI服务器中，作为大容量、低ESR的中高频能量存储和去耦元件，与MLCCs配合形成宽带电源稳定性网络。与传统的钽或铝电解电容器相比，它们在AI服务器的高功率、高瞬态环境中提供了显著的优势。

聚合物钽电容器具有极低的ESR（等效串联电阻），聚合物电解质的ESR低至5~20毫欧姆，比传统钽电容器低一个数量级。这使它们能够在突然的GPU/TPU负载变化期间快速供电，减少电压下降。它们还表现出高纹波电流耐受性，能够处理比液体电解质更高的纹波电流，使其适合AI服务器中的高频电源开关和快速脉冲负载。

此外，聚合物钽电容器提供优异的温度稳定性，并在-55°C至+125°C范围内电性能变化极小，确保在数据中心长期满负荷运行时的稳定性。其使用寿命长，可靠性高，固态聚合物消除干燥问题，使其成为满足24/7高负载AI数据中心需求的理想选择。

聚合物钽电容器还具有低噪音，与液体电解质相比具有更优越的高频性能，确保高速接口（PCIe Gen5、CXL、HBM）的信号完整性。它们消除了“短路故障爆炸”的风险，因为聚合物导电层通常在应力下会开路失效，从而提高系统安全性并降低火灾风险。

聚合物钽电容器通常用于AI服务器的主板VRM输出、GPU/TPU电源模块和HBM内存电源区域。配置聚合物钽电容器可以通过提供大电流能量存储能力来补偿MLCC电容不足。在大容量中频滤波应用中，MLCC具有高电容和良好的高频响应，但缺乏低频能量存储；聚合物钽电容器补充μF到mF范围的电容，但需要选择高额定电压（匹配VRM输出电压裕度）。

此外，聚合物钽电容器可以用于优化电源瞬态响应。当AI加速卡从空闲过渡到满负载时，瞬时电流急剧上升（高di/dt）。此时，将低ESR聚合物钽电容器并联有助于减少瞬态电压下降。对于稳定的电源轨应用，数据中心级AI芯片对电源电压波动的容忍度非常低（±2%甚至更小），因此需要结合MLCC阵列与聚合物钽电容器以实现宽频解耦。

聚合物钽电容器在高温、高负荷环境中也能很好地适应。服务器机架内的环境温度可能超过85°C，因此必须选择额定温度在105°C到125°C之间的聚合物钽电容器。关于可靠性，由于AI服务器的停机成本很高，应使用军用级或汽车级（AEC-Q200或更高）聚合物钽电容器。

在AI服务器电源设计中，聚合物钽电容器和MLCCs具有互补关系。MLCCs处理高频解耦（MHz到GHz），提供快速响应但电容有限，而聚合物钽电容器则管理中低频能量储存和解耦（kHz到MHz），提供大电容和低ESR。常见的方法是将多个低ESL的MLCCs与几个高电容的聚合物钽电容器并联，创建一个稳定的电源网络，覆盖从kHz到GHz的全频范围。

针对AI服务器应用，YAGEO推出了高电容量MLCC——HC系列，提供X5R、X6S和X7R高电容量MLCC，电容量范围为1 µF至100 µF，封装尺寸从0201到1210，支持电压范围达到4 V～50 V。更高等级的X7R MLCC采用0402~2220封装，支持4 V～100 V的电压和1 µF~47 µF的电容量范围。这些高电容量MLCC旨在满足电子行业对小型化、更高电压和更高频率的需求，提供高度可靠的MLCC，以支持大数据处理需求，并具备更高的电容量稳定性、低ESR和增强的可靠性。

高电容HC系列X5R和X6S MLCC具有更高电容、外形小巧、适合恶劣环境连续运行、低ESR、能效、良好的VCC（电容电压系数）、高可靠性容差和坚固的端子金属，使其成为AI服务器要求的理想选择。

在聚合物钽电容产品线中，YAGEO提供用于AI服务器的A700/A720/A798铝聚合物系列。这些电容器使用表面贴装技术，可在-55°C至+105°C/125°C的温度范围内工作，支持电压从2 V到35 V，提供从6.8 µF到680 µF的电容范围，具备超低ESR（3 mΩ至70 mΩ）。它们具有非点火失效模式，采用固体对电极（无干涸），在高频下电容损失低，无电压降额，耐受125°C，低直流漏电，聚合物阴极技术，100%的加速稳态老化，100%的浪涌电流测试，自愈机制，以及符合EIA标准的外壳尺寸。

总之，MLCC 和聚合物钽电容在 AI 服务器电源设计中各自发挥着不可替代的作用。前者通过超低 ESL 和出色的高频解耦性能，确保在瞬态负载下为高速计算核心提供稳定的电源供应，而后者则凭借大电容、低 ESR 和优异的中低频滤波，提供强大的能量缓冲和长期可靠性。通过在频段和负载特性上的互补协作，AI 服务器能够同时满足高性能计算、严格的电源完整性和长期稳定运行的需求。YAGEO 的新型 MLCC 和聚合物钽电容无疑将在未来 AI 基础设施的发展中发挥更为关键的作用。
