LTM4640：20VIN，20A 降压 DC-to-DC μModule 稳压器
医疗与健康31 7月 2025
LTM4640 是一款完整的20A降压切换模式电源μModule®（微模块）稳压器，封装于一个仅为6.25mm × 6.25mm × 5.07mm的BGA封装内。
LTM4640 封装中包含了切换控制器、电源MOSFET、电感器以及相关支持组件。其输入电压范围为3.1V至20V，输出电压范围为0.6V至3.3V，通过一个外部电阻设置。该高效率设计能够提供高达20A的连续输出电流。仅需配置输入和输出的散装电容器。
LTM4640 支持可选的间歇导通模式（DCM）操作以及用于电源轨时序的输出电压跟踪功能。其高开关频率及受控导通时间谷值电流模式架构使其在不牺牲稳定性的前提下，对电压线与负载变化具有极快的瞬态响应能力。保护功能包括过电压和过温保护。
LTM4640 提供符合RoHS标准的端子涂层。
主要功能及优势
- 完整解决方案在<1cm2（单面PCB）或0.5cm2（双面PCB）
- 宽输入电压范围：3.1V 至 20V
- 0.6V至3.3V输出电压
- 直流输出电流高达20A
- ±1.5% 最大直流输出电压误差
- 差分遥感放大器
- 快速瞬态响应
- 外部频率同步
- 多相并联电流共享，支持高达 4 × LTM4640
- 电源良好指示器
- 过压和过温保护

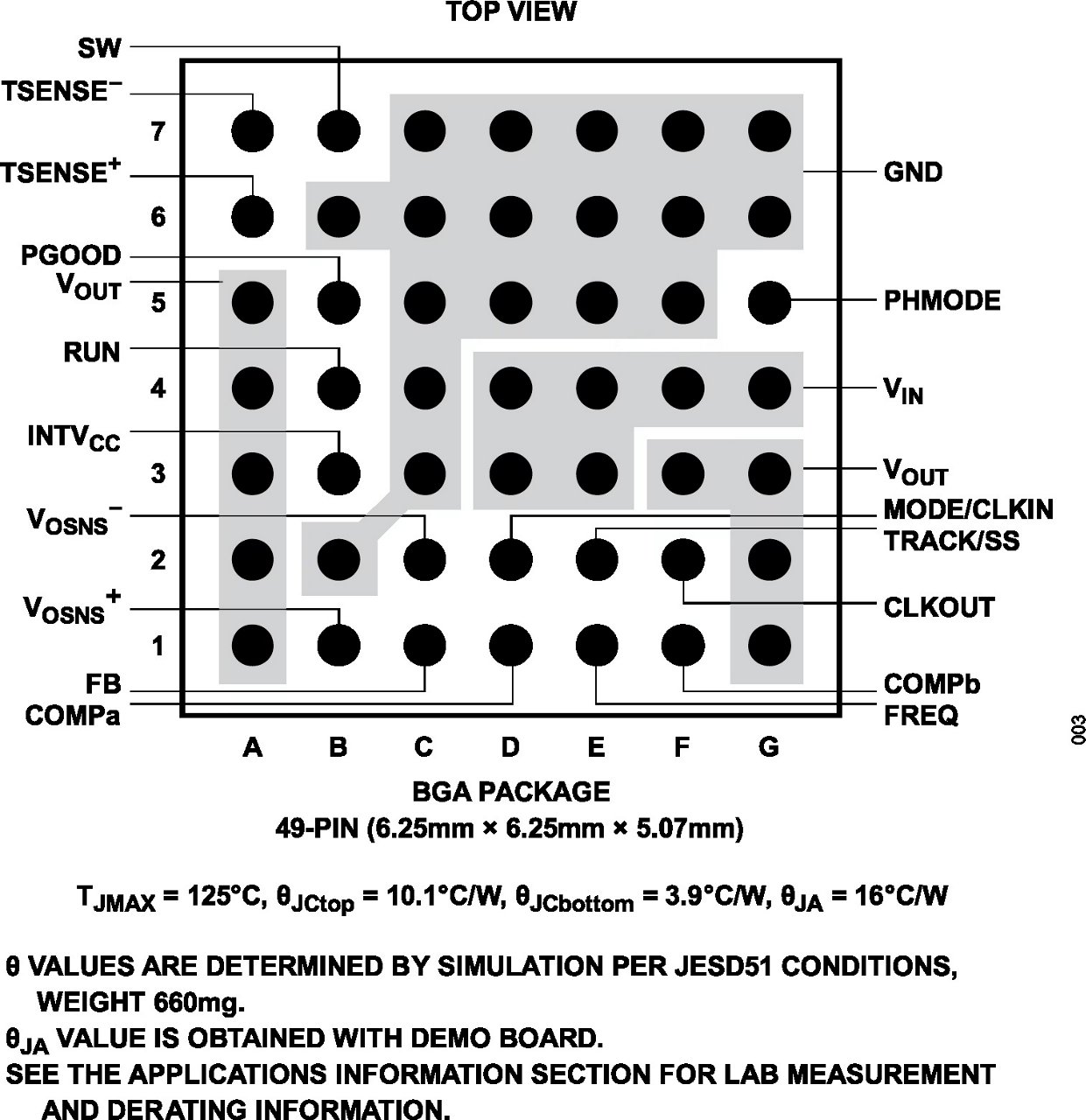

- 49脚，6.25mm × 6.25mm × 5.07mm，BGA封装
- 与 LTM4626、LTM4638 和 LTM4657 引脚兼容
应用
- 电信、数据通信、网络和工业设备
- 医疗诊断设备
- 数据存储机架单元和卡
- 测试和调试系统
