额定电压更高的陶瓷电容器

电容器17 9月 2021

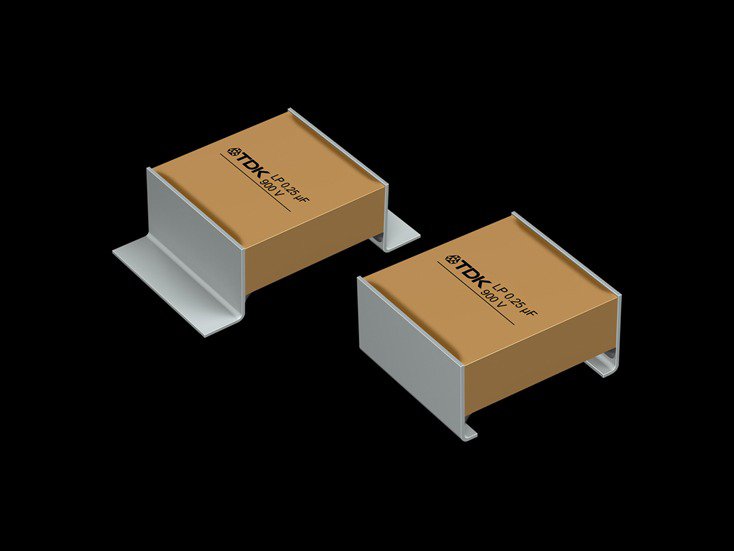

CeraLink™ 系列已扩展了两种低外形 (LP) 类型，这两种类型设计用于额定电压为 900 V DC。SMT 电容器的电容为 0.25 µF，并具有不同的端接方式：型号为 B58031I9254M062 的 L 型端接电容器尺寸为 10.84 mm x 7.85 mm x 4 mm，而型号为 B58031U9254M062 的 J 型端接电容器仅为 7.14 mm x 7.85 mm x 4 mm。

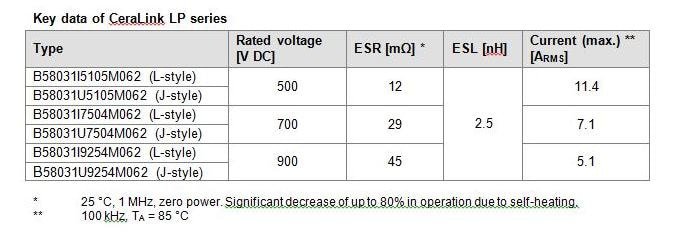

这些电容器补充了现有的LP产品系列，该系列迄今为止包括适用于500 V直流电（1 µF）和700 V直流电（0.5 µF）的型号。得益于其紧凑的设计和高达150 °C的高允许连续工作温度，所有LP型号例如可以直接嵌入IGBT模块中用作缓冲电容器。

基于PLZT（铅镧锆钛酸盐）陶瓷的CeraLink电容器的另一优点是它们的极低ESR（等效串联电阻）和ESL（等效串联电感）值。例如，这些组件具有最低12 mΩ的ESR值和仅2.5 nH的ESL值。因此，这些电容器非常适合基于如GaN（氮化镓）或SiC（碳化硅）等快速切换半导体的变换器拓扑结构。在切换时，电压尖峰和振荡相比传统电容器技术显著降低。另外，LP型号的一个特点是高达11.4 ARMS的高稳态纹波电流。

如果需要更高的电容，配备焊接针式端子的CeraLink型号可供选择。它们设计用于额定电压为500 V或700 V直流电，并提供500 V直流电时的20 µF或700 V直流电时的10 µF电容。这些型号的ESL值通常约为3.5 nH。
