더 스마트하고 안전한 자동차 연결 솔루션

자동차 응용 분야에서 커넥터는 차량의 전자 및 전기 시스템 간의 다리 역할을 하여 다양한 가혹한 조건에서 신호와 전원의 안정적인 전송을 보장하는 중요한 역할을 합니다. 자동차의 전기화, 지능화, 신에너지 차량의 개발과 함께 커넥터의 중요성은 더욱 두드러졌습니다.   자동차의 커넥터는 일반적으로 전원 전송에 사용되어 전장 제어 장치(ECU), 센서, 액추에이터, 조명, 모터 및 배터리와 같은 장치에 안정적인 전력 공급을 제공합니다. 신에너지 차량에서는 커넥터가 고전압(예: 400V/800V 시스템) 및 고전류를 견디며 안전하고 효율적인 에너지 전송을 보장해야 합니다.   또한 커넥터는 신호 전송에도 사용됩니다. 첨단 운전자 보조 시스템(ADAS), 자율 주행, 차량 내 엔터테인먼트 및 연결된 차량에서 커넥터는 고속 데이터(CAN, LIN, Ethernet, FlexRay 등)의 신뢰할 수 있는 전송을 담당합니다. 고속 커넥터는 데이터 왜곡을 방지하기 위해 낮은 신호 손실과 효과적인 EMI 억제 기능을 갖추어야 합니다. 커넥터는 또한 전력 전송 시스템, 섀시 제어, 차체 전자 장치 및 차량 내 인포테인먼트 시스템을 포함한 하위 시스템의 원활한 상호 연결을 가능하게 하여 차량 전반에 걸쳐 모듈 및 시스템 통합에서 핵심적인 역할을 합니다. 이러한 통합은 더 쉬운 유지보수 및 교체를 지원하며 시스템 확장성과 모듈식 설계 효율성을 향상시킵니다.   커넥터는 안전에서도 중요한 역할을 합니다. 고품질 커넥터는 접촉 불량이나 단락으로 인한 시스템 고장을 방지할 수 있으며, 이는 운전자 안전에 매우 중요합니다. 고전압 전기차 응용 분야에서 커넥터는 인체 및 차량의 안전을 보장하기 위해 불꽃 방지, 아크 방지 및 고절연 설계가 필요합니다.   마지막으로 커넥터는 뛰어난 신뢰성을 제공해야 합니다. 커넥터는 고온 및 저온, 습도, 진동, 먼지 및 염수 분무와 같은 매우 가혹한 환경을 견딜 수 있도록 설계되었습니다. 커넥터는 장기적인 안정적 작동을 보장하기 위해 부식 방지, 진동 방지, 방수(IP67/IP68 등급)와 같은 기능을 필요로 합니다. 또한, 현대의 커넥터는 고성능 및 지능형 응용 프로그램을 지원하며, 고속 데이터 교환을 위한 저지연, 고대역폭 전송 기능을 제공합니다(자율 주행 센서의 이미지/레이더 신호 등). 신에너지 차량의 빠르고 초고속 충전과 같은 응용 프로그램에서는 수백 암페어의 전류를 견딜 수 있는 커넥터가 충전 효율을 향상시켜야 합니다.

더 빠른 데이터 처리, 더 강력한 상호 운용성, 확장 가능한 아키텍처를 지원하는 연결 차량 솔루션

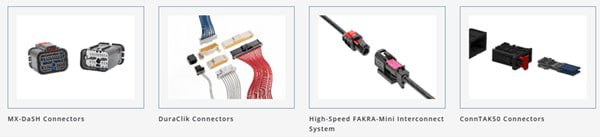

5G, 인공지능(AI), 사물인터넷(IoT)의 확장으로 연결된 차량에 대한 새로운 가능성이 열리고 있습니다. 운전자는 차량 내 디지털 경험에 대한 기대가 점차 스마트폰 및 스마트 홈 기기에 대한 기대와 일치하고 있으며, 인포테인먼트 시스템, 내비게이션, V2X 기능 및 첨단 안전 기능에 대한 표준이 높아지고 있습니다. 이러한 기능을 점점 더 복잡해지는 차량 플랫폼에 통합하는 것은 데이터 흐름 관리, 시스템 호환성, 물리적 공간 배치 및 실시간 성능에 대한 새로운 도전을 제공합니다. 이러한 요구 사항을 해결하기 위해 자동차 제조업체는 더 빠른 데이터 처리, 강력한 상호운용성 및 확장 가능한 아키텍처를 지원하는 새로운 설계 전략과 솔루션을 채택하고 있습니다.   Molex는 이더넷, USB, LVDS와 같은 다중 프로토콜을 통해 20Gbps를 초과하는 고속 시스템을 제공하며, 공간이 제한된 환경에서 성능을 향상시키는 EMI 차폐 커넥터를 제공합니다. 이러한 솔루션은 강력한 통신 및 제어를 지원하여 자동차 제조업체가 연결된 차량 생태계의 중요한 요구 사항을 충족할 수 있도록 돕고, 더 빠른 데이터, 모듈성과 존 및 소프트웨어 정의 플랫폼에 필요한 확장 가능한 인프라를 지원합니다. 특집 제품으로는 MX-DaSH Connectors, DuraClik Connectors, High-Speed FAKRA-Mini Interconnect System, 및 ConnTAK50 Connectors가 있습니다.   현대 차량은 무선 네트워크, Wi-Fi, GPS 및 V2X 시스템에 원활하게 연결하기 위해 안테나에 의존합니다. 최적의 성능을 달성하기 위해서는 정밀한 안테나 배치, 간섭 억제 및 동시에 다중 프로토콜 지원의 균형을 조절하며, 미적 및 공기역학적 요구 사항을 유연하게 충족해야 합니다. Molex는 확장 가능한 처리 능력, 넓은 주파수 범위 및 미적 유연성이 있는 맞춤형 안테나 솔루션을 제공하여 차량 내 네트워크 연결의 안정성과 고성능, 디자인 조화를 보장합니다.   첨단 운전자 보조 시스템(ADAS)은 360도 서라운드 뷰, 차선 이탈 경고 및 보행자 감지와 같은 기능을 제공하기 위해 카메라 융합 기술을 사용합니다. 이러한 시스템은 센서, 카메라 및 제어 모듈 간의 신뢰할 수 있는 고속 연결에 의존하여 작동합니다. 이를 연결된 차량 플랫폼에 통합하는 것은 데이터 트래픽 관리, 대기 시간 최소화 및 장기적인 신뢰성에 대한 도전에 직면하게 됩니다. Molex stAK50h Connector System 은 높은 데이터 무결성을 제공하고 가혹한 자동차 환경에서 ADAS 성능을 개선하는 모듈식 고성능 솔루션을 제공하여 안전성과 효율성을 향상시킵니다.   한편, ADAS, 인포테인먼트 시스템 및 V2X 시스템을 포함한 융합 응용 프로그램은 점점 더 컴팩트한 전자 아키텍처 내에서 빠르고 안정적인 연결을 필요로 합니다. 이러한 설계는 진동, 극한의 온도 및 환경 노출을 견디면서 고속 데이터 및 전력 전달을 제공해야 합니다. Molex HSAutoLink C Interconnect System 은 내구성 있는 USB Type-C 인터페이스로 이러한 요구 사항을 충족하며, 최대 40Gbps의 데이터 전송 및 최대 240W의 전력 공급을 지원합니다. 이는 가혹한 자동차 환경에서 안정적인 성능을 보장합니다.

자동차 디자이너가 존별 게이트웨이 설계의 새로운 하드웨어 요구 사항을 충족할 수 있도록 지원

영역 게이트웨이는 차량 전자 시스템 확대에 필수적입니다. 영역 게이트웨이 설계자는 필요한 대역폭과 속도를 제공하기 위해 신뢰할 수 있고 내구성이 뛰어난 솔루션을 필요로 하며, 이는 더 가볍고 효율적인 차량으로 가는 길을 열어줍니다. Molex는 견고하고 고품질의 자동차 커넥터를 활용하여 전력, 신호 및 데이터를 전송함으로써 영역 아키텍처로의 변화를 추진합니다.   Molex는 영역 게이트웨이 설계의 새로운 하드웨어 요구 사항을 충족하기 위해 자동차 설계자를 지원합니다. 도메인 기반 차량 아키텍처에서는 각 전자 제어 장치(ECU)가 동력전달계, 섀시, 인포테인먼트와 같은 특정 기능에 전념하지만, 영역 아키텍처는 각 게이트웨이가 인근의 여러 시스템을 관리하는 다기능 제어 장치로 역할을 해야 합니다. 자동차 제조업체와의 설계, 엔지니어링, 제조에서 수십 년간 협력한 결과, Molex는 조립 및 유지관리가 용이한 정밀 단자 및 커플링 메커니즘을 갖춘 견고하고 긴 수명의 차량 연결 솔루션에 대한 모범 사례를 개발했습니다.   영역 아키텍처는 모듈화를 지원하고 고급 자동차 고속 데이터 처리 기능을 가능하게 합니다. 이러한 중요한 혁신은 영역 게이트웨이 설계자의 공간 제약을 완화하고 실시간 모니터링 및 제어에 필요한 데이터 속도를 제공합니다. Molex는 영역 게이트웨이 내 기능의 고성능을 가능하게 하는 다양한 연결 솔루션을 제공합니다. 와이어-투-보드 및 보드-투-보드 상호 연결 제품은 최대 224Gbps의 고속 데이터 전송을 지원하며, 소형화 문제를 해결하고 견고하고 신뢰할 수 있는 성능을 제공하여 차세대 차량 전자 아키텍처를 실현하는 데 도움이 됩니다.   Molex는 또한 영역 게이트웨이 커넥터를 위한 외부 커넥터를 제공합니다. 이러한 제품은 설계자가 영역 게이트웨이로부터 더 넓은 범위의 자동차 하위 시스템으로 신호, 전력 및 데이터를 확장하는 데 도움이 될 수 있습니다. 이러한 견고하고 자동차에 적합한 솔루션은 진동 및 온도 성능에 대한 엄격한 기준을 충족하며 48V 배선 아키텍처로의 전환을 지원합니다. Molex의 고속 연결 기술은 신호, 전력, 고속 데이터 전송을 지원하여 와이어링 하니스 복잡성을 줄이고 인포테인먼트, 텔레매틱스 및 자동차 영역 아키텍처와 같은 애플리케이션의 통합 시간을 단축하는 데 도움이 됩니다. 이러한 상호 연결 솔루션은 가혹한 환경에서의 신뢰할 수 있는 성능을 위한 자동차 표준을 충족합니다.

고속 데이터, 신호 및 전력을 통합하는 커넥터 시스템

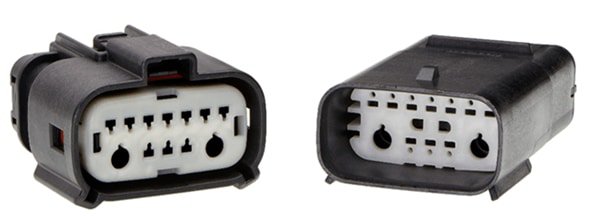

이 기사는 MX-DaSH (Molex Data-Signal Hybrid) Connector System를 소개하며, 이 시스템은 고속 데이터, 신호 및 전력을 하나의 커넥터에 통합하여 차량 애플리케이션에서 여러 전통적인 커넥터를 대체할 수 있도록 합니다. 패키징을 최적화함으로써 MX-DaSH 커넥터는 무게를 줄이고, 크기를 최소화하며, 비용 요구 사항을 낮추고, 조립 작업을 간소화하며, 영역 기반 아키텍처로의 전환을 지원합니다.   오늘날 고속 데이터 연결은 주로 전력 및 신호 연결과 함께 패키지된 단일 회로 커넥터를 사용합니다. MX-DaSH 커넥터는 고속 데이터, 전통적인 전력 및 신호 회로를 하나의 연결 시스템으로 통합하여 추가적인 단일 회로 연결의 필요성을 줄이고 전체 전기 시스템의 비용을 낮춥니다. MX-DaSH 보드 연결 포트폴리오는 디자이너에게 유연성과 여러 커넥터를 하나로 통합할 수 있는 능력을 제공하여 배선 레이아웃과 제조 가능성을 최적화할 수 있도록 합니다. 이는 무게와 비용 절감을 위한 차량 배선 하네스 최적화에 대한 새로운 접근 방식을 나타냅니다.   자동차 설계가 영역 기반 아키텍처로 진화함에 따라, 엔지니어들은 제한된 공간에서 여러 인터페이스와 기능을 관리할 수 있는 연결 솔루션이 필요하게 될 것입니다. MX-DaSH Connector System은 영역 기반 아키텍처 요구 사항과 전자 제어 유닛(ECU) 및 컴퓨터에 대한 소형 연결의 필요를 충족하도록 설계되었습니다. 이러한 중요한 설계 특징은 매번 일관된 연결을 보장합니다. MX-DaSH 와이어-투-와이어 제품은 업계 선도적인 고안정성 남성 블레이드 안정화와 독립적 2차 잠금 장치를 사용하여 올바른 터미널 접합을 보장합니다.   와이어-투-와이어 솔루션 측면에서, 각 MX-DaSH 커넥터는 더 많은 기능을 포함합니다. 이는 카메라, 레이더, 방향 지시등, 거울 제빙기와 같은 증가하는 장치를 지원하기 위해 최적의 배선 하네스 설계가 가능하도록 하며, 하네스 설치를 간소화하고 연결 지점을 줄입니다.   Molex 와이어-투-보드 MX-DaSH 커넥터 솔루션은 캐빈 내 영역 컨트롤러 및 고성능 컴퓨터에 적합하며, 원하는 콘텐츠에 맞게 커넥터를 유연하게 조정할 수 있는 모듈 형식을 제공합니다. 동일한 형태의 인자는 여러 자동차 플랫폼에서 사용할 수 있어 복잡성을 줄이고 검증 시간을 단축합니다.   MX-DaSH는 여러 커넥터를 하나로 통합하여 배선 하네스를 최적화하고, 0.50, 1.20, 1.50, 2.80, 또는 4.80mm 터미널을 사용하여 전력, 신호 및 데이터 연결을 통합하며, 데이터 전송을 위해 High-Speed FAKRA-Mini (HFM) 동축 케이블을 포함합니다. 이는 혹독한 조건에서 신뢰할 수 있는 작업을 위한 T2/V1/S3 등급의 씰링과 매트 씰을 제공하며, 개별 케이블 씰의 필요성을 제거하고 패키지 크기를 줄이며, 혹독한 환경에서 사용되는 커넥터의 비용을 낮추며, 안전한 접합과 신뢰할 수 있는 연결성을 보장합니다. ISL(독립적 2차 잠금), PPP(핀 보호 플레이트), 블레이드 보호와 같은 기능을 제공하여 설계에의 구현과 통합을 간소화하고, 남성과 여성 하우징의 완전한 조립품을 사용하여 조립 옵션을 최소화하며, 잘못된 접합을 방지하고, 조립 오류를 최소화하며, 올바른 방향을 보장하기 위해 여섯 가지 고유한 키웨이를 사용합니다. 또한, 밀봉 및 비밀봉 커넥터를 선택할 수 있으며, 여러 회로 수와 전력/신호 조합을 결합하여 자동차 애플리케이션의 다양한 용도를 위한 케이블 내 및 I/O 애플리케이션의 고속 신호 전송에 필요한 소형 하이브리드 연결성을 제공합니다.

결론

차량이 더욱 지능적이고 연결성이 강화되는 방향으로 계속 발전함에 따라, 커넥터 및 연결 솔루션은 업계 발전을 주도하는 핵심 요소가 되었습니다. 고속 데이터 전송부터 고전압 전력 공급까지, 신뢰할 수 있는 연결성은 차량의 안전과 성능을 보장할 뿐만 아니라 자율 주행, V2X, 스마트 콕핏과 같은 혁신적인 응용 프로그램을 위한 견고한 기반을 제공합니다. 이 기사에서는 Molex의 첨단, 소형화된, 그리고 보다 환경 적응적인 연결 기술과 제품이 어떻게 진정한 자동차 지능 연결성을 가능하게 하여, 이동 경험을 모두에게 더 안전하고, 더 스마트하며, 더 편리하게 만드는지 보여줍니다.
