AD8412A: −2V에서 50V까지 넓은 입력 전압 범위, 1.8MHz 고대역폭, PWM 제거 및 이득 10V/V를 갖춘 전류 감지 증폭기

펄스 폭 변조22 8월 2025

공장 환경에 설치된 파란색 산업용 전기 모터들이 일렬로 배치되어 있습니다.

AD8412A는 고전압, 고대역폭 전류 감지 증폭기입니다. 이 기기는 초기 이득이 10V/V이며, 전체 온도 범위에서 최대 ±0.11% 이득 오차로 1.8MHz 대역폭을 제공합니다.

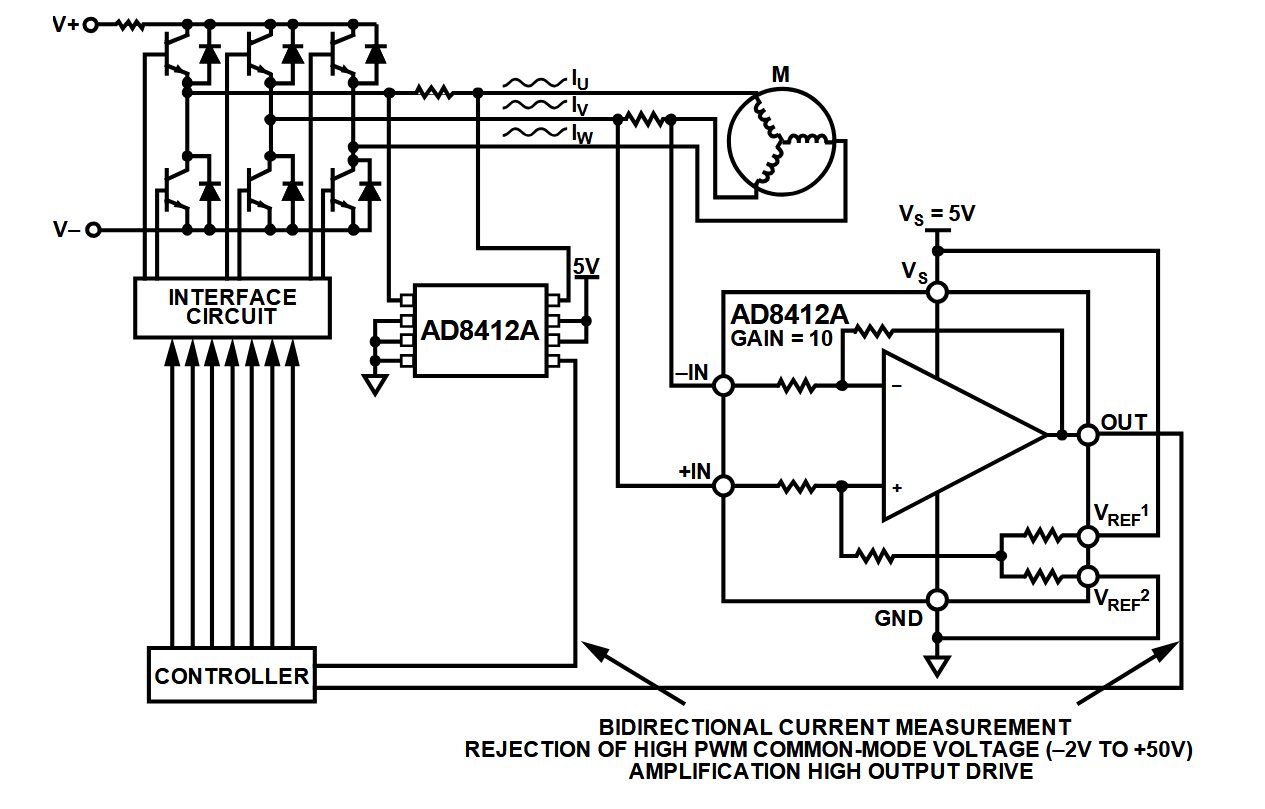

AD8412A에서는 버퍼 출력 전압이 일반적인 컨버터와 직접 인터페이스합니다. AD8412A는 −2V에서 +50V까지 최소 DC 공통 모드 제거비(CMRR)가 110dB입니다. AD8412A는 다양한 산업 및 자동차 애플리케이션에서 션트 저항을 통한 양방향 전류 측정을 수행합니다.

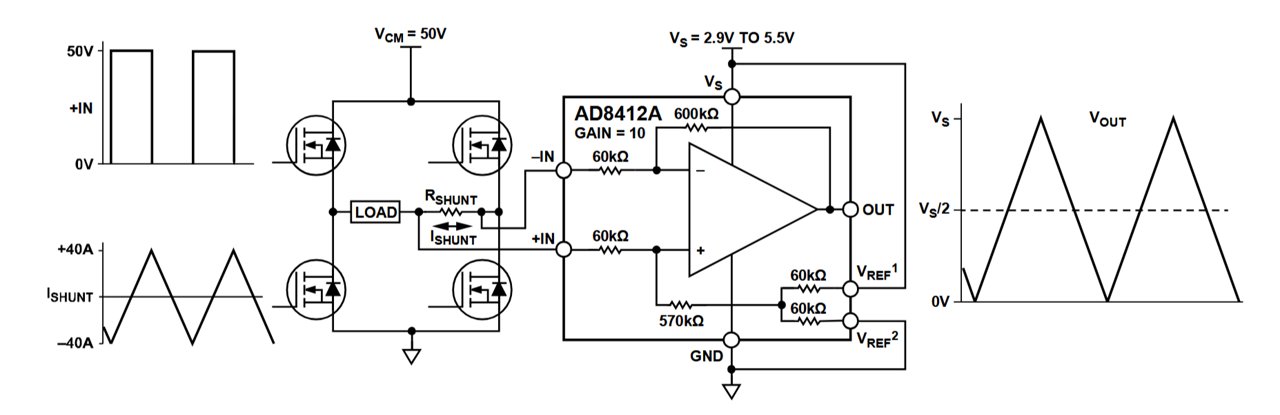

AD8412A는 −40°C에서 +125°C 온도 범위 전반에 걸쳐 획기적인 성능을 제공합니다. 이 디바이스는 패키지 내부에서 트림 코어를 특징으로 하며, 작동 온도 범위와 공통 모드 전압 범위 전반에 걸쳐 ±0.30μV/°C의 일반적인 오프셋 드리프트를 제공합니다. 이 장치는 쵸핑 및 오토제로 클럭(애플리케이션 중 간섭 변조를 유발할 수 있음)을 필요로 하지 않습니다. AD8412A는 입력 차동 전압 또는 공통 모드 전압에 상관없이 넓은 입력 공통 모드 범위와 균형 잡힌 입력 바이어스 전류를 실현할 수 있는 회로를 포함하며, 초저 CMRR 드리프트를 실현하기 위한 회로를 포함하고 있습니다. 또한 이 디바이스는 펄스 폭 변조(PWM) 유형의 입력 공통 모드 전압이 있는 상태에서 출력 정확도를 지원할 수 있는 회로를 포함합니다. AD8412A는 8리드 MSOP 패키지로 제공됩니다.
