고급 심장 모니터링을 위한 연결형 AI 기반 ECG 플랫폼

개요

심전도(ECG) 시스템은 심장의 전기적 활동을 측정하고 기록하는 데 사용되는 비침습적 진단 의료기기입니다. 이러한 시스템은 부정맥, 심근경색, 전도 장애와 같은 심장 이상을 탐지하는 데 중요한 역할을 합니다. ECG 시스템은 환자 신체에 부착된 전극으로부터 생체전기 신호를 획득하고, 이를 심장 주기(P파, QRS군, T파)를 나타내는 해석 가능한 파형으로 변환하여 작동합니다.

현대 ECG 시스템은 독립형 진단 도구에서 임베디드 전자장치, 무선 통신, 인공지능을 통합한 연결형 지능형 플랫폼으로 발전했습니다. 이러한 발전은 ECG 기술의 역량을 확장하여 데이터 수집, 분석 및 임상 의사결정을 더욱 효율적으로 수행할 수 있게 했습니다.

ECG 시스템은 진단용 12유도 ECG, 연속 병상 모니터링, 보행(이동형) 홀터 모니터링, 장기 심장 평가를 위한 웨어러블 ECG 패치 등 다양한 구성을 지원합니다. 이러한 다양한 적용 분야를 통해 의료진은 임상 및 비임상 환경의 다양한 설정에서 환자를 모니터링할 수 있습니다.

실시간 처리, 클라우드 연결성, AI 기반 분석의 통합은 심장 질환의 조기 발견을 가능하게 하고 예방적 헬스케어 모델을 지원합니다. 그 결과, 현대 ECG 시스템은 적시 진단, 지속적 모니터링, 선제적 심장 관리를 통해 환자 치료 성과 개선에 기여합니다.

더 나은 환자 치료 결과를 만들어내는 기술에 대해 Arrow 엔지니어와 상담하고 싶으신가요?

ECG 시스템 분류

ECG 시스템은 임상적 사용 목적과 운영 구성에 따라 광범위하게 분류됩니다. 제품에는 진단 ECG 시스템, 모니터링 ECG 시스템, 보행 ECG 시스템 및 웨어러블 ECG 시스템이 포함됩니다.

모든 ECG 시스템 유형은 품질 및 리스크 관리를 위한 ISO 13485 및 ISO 14971과 함께 IEC 60601-2-25(진단 ECG), IEC 60601-2-27(모니터링 ECG) 및 IEC 60601-2-47(보행 ECG)과 같은 표준을 준수해야 합니다.

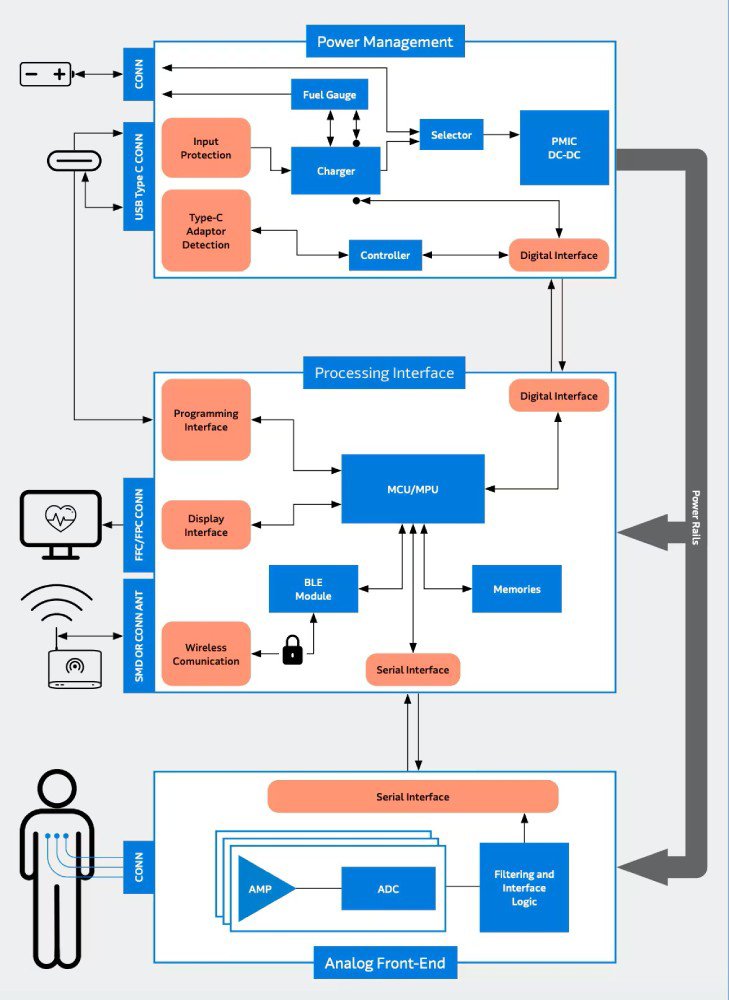

시스템 블록 다이어그램

제시된 ECG 시스템은 아날로그 프런트 엔드, 처리 인터페이스, 전력 관리 유닛의 세 가지 주요 블록으로 구성됩니다. 아날로그 프런트 엔드 블록은 환자의 신체로부터 ECG 신호를 획득하고, 필터링하며, 컨디셔닝하는 역할을 합니다.

처리 인터페이스 블록은 획득된 신호에 대해 디지털 신호 처리 및 분석을 수행하여 관련 진단 정보를 추출합니다. 마지막으로 전력 관리 유닛은 ECG 시스템의 전원 공급을 조절하고 안전한 동작을 보장합니다.

동작 원리

ECG 시스템은 심장 근육의 탈분극 및 재분극에 의해 생성되는 전기적 전위를 검출하고 증폭하는 원리에 기반해 동작합니다. 환자의 신체에 부착된 전극이 이러한 신호를 포착하며, 해당 신호는 일반적으로 마이크로볼트 범위입니다. 획득된 신호는 먼저 Analog Front-End (AFE)를 통해 처리되며, 이 단계에서 신호가 증폭, 필터링, 디지털화됩니다. 제공된 시스템 블록 다이어그램은 증폭기(AMP), 아날로그-디지털 변환기(ADC), 필터링 로직으로 구성된 AFE를 통해 이 과정을 보여줍니다. 증폭된 신호는 디지털화되어 직렬 인터페이스를 통해 처리 인터페이스로 전송됩니다.

일반적으로 MCU/MPU인 처리 유닛은 신호 컨디셔닝, 특징 추출, 파형 분석을 수행합니다. AI 알고리즘을 적용하여 부정맥 및 이상을 감지할 수 있습니다. 처리된 데이터는 이후 사용자 인터페이스에 표시되며, 선택적으로 무선 통신을 통해 원격 시스템으로 전송됩니다.

이 시스템은 정확한 파형 표현과 실시간 임상 의사결정 지원을 보장하기 위해 엄격한 타이밍 제약 조건 하에서 연속적으로 동작합니다. 절연 및 입력 보호와 같은 안전 메커니즘은 신호 획득 중 환자 안전을 보장합니다.

핵심 구성 요소

Smart ECG 시스템은 제공된 시스템 블록 다이어그램에 표시된 바와 같이 AFE, 처리 인터페이스, 전원 관리 시스템, 통신 인터페이스를 포함한 여러 통합 하위 시스템으로 구성됩니다.

AFE는 핵심 신호 취득 계층을 형성하며, 노이즈 억제를 위해 높은 공통 모드 제거비(CMRR)로 설계된 고성능 계측 증폭기에 연결된 전극으로 구성됩니다. 증폭된 신호는 아날로그 필터를 거쳐 기저선 드리프트, 근전도 노이즈, 전원선 간섭을 제거합니다. 고해상도 ADC(일반적으로 16–24 bit)가 아날로그 신호를 디지털 데이터로 변환합니다. 필터링 및 디지털화된 신호는 직렬 인터페이스를 통해 처리 하위 시스템으로 전송됩니다.

처리 인터페이스는 시스템의 중앙 제어 장치 역할을 하며 MCU/MPU, 메모리 모듈, 무선 통신 블록, 디스플레이 인터페이스를 포함합니다. MCU/MPU는 일반적으로 100–500 MHz 범위에서 동작하는 ARM Cortex-M 또는 Cortex-A 아키텍처 기반이며, 디지털 필터링, QRS 검출, 심박수 계산, 파형 재구성을 포함한 실시간 신호 처리 알고리즘을 실행합니다.

Flash 및 RAM과 같은 메모리 구성요소는 데이터 로깅 및 버퍼링에 사용됩니다. 또한 시스템은 저전력 무선 통신을 위한 BLE 모듈을 통합하며 디스플레이, 프로그래밍, 외부 연결을 위한 인터페이스를 지원합니다. 디지털 인터페이스의 포함은 하위 시스템과 병원 정보 시스템과 같은 외부 플랫폼 간의 원활한 상호작용을 가능하게 합니다.

전원 관리 시스템은 ECG 장치의 안정적이고 효율적인 동작을 보장합니다. 블록 다이어그램에 표시된 바와 같이 입력 보호 회로, Type-C 어댑터 감지, 배터리 및 연료 게이지 기능, 전원 선택기, PMIC(DC-DC 컨버터)를 포함합니다. 시스템은 외부 전원과 배터리 동작을 모두 지원하며, 휴대용 장치의 경우 리튬 이온 배터리는 일반적으로 500 mAh에서 5000 mAh 범위입니다.

PMIC는 서로 다른 하위 시스템에 필요한 전압 레벨을 조절하고 전력 소비를 최적화하며, 이는 웨어러블 및 이동형 ECG 시스템에서 매우 중요합니다. 전원 관리 블록 내 컨트롤러는 안전한 충전, 전원 소스 전환, 전기적 결함에 대한 보호를 보장합니다.

고급 ECG 시스템, 특히 다중 리드 진단 및 중환자 모니터링 장치에서는 다채널 ECG 신호의 고속 병렬 처리를 가능하게 하기 위해 FPGA 기반 아키텍처가 통합될 수 있습니다. 이러한 장치는 결정론적 지연으로 실시간 필터링, 특징 추출, 데이터 동기화를 지원하여 1차 MCU/MPU의 연산 부하를 줄입니다. 그러나 휴대형 및 웨어러블 ECG 시스템에서는 전력 및 비용 제약으로 인해 FPGA 사용이 일반적으로 제한되며, 대부분의 구현은 저전력 마이크로컨트롤러에 의존합니다.

통신 및 인터페이스 하위 시스템은 유선 및 무선 데이터 교환을 모두 가능하게 합니다. 직렬 인터페이스는 AFE와 처리 유닛 간 통신을 촉진하며, BLE 및 Wi-Fi와 같은 무선 통신 모듈은 원격 모니터링과 클라우드 통합을 가능하게 합니다. 디스플레이 인터페이스는 LCD 또는 OLED 화면에서 ECG 파형의 시각화를 지원하고, 프로그래밍 인터페이스는 펌웨어 업데이트 및 시스템 구성을 가능하게 합니다. 데이터 보안은 암호화와 네트워크형 의료 기기를 위한 HIPAA 및 IEC 80001-1과 같은 표준 준수를 통해 유지됩니다.

엔지니어와 함께 AI 모델을 지원하는 MCU 및 MPU에 대해 논의하려면 문의하세요.

현재 기술 동향

ECG 시스템은 진단 역량과 사용자 경험을 향상시키기 위해 고급 디지털 기술, 연결성 및 AI를 점점 더 많이 통합하고 있습니다. 최신 시스템은 실시간 운영 체제를 갖춘 임베디드 프로세서를 활용하고, 소형화 및 고효율 설계를 위해 AFE IC를 통합합니다.

BLE, Wi-Fi 및 셀룰러 연결과 같은 무선 통신 기술은 클라우드 플랫폼 및 모바일 애플리케이션과의 원활한 통합을 가능하게 합니다. 블록 다이어그램에 표시된 시스템 아키텍처는 무선 통신 모듈, 디지털 인터페이스 및 전력 효율적인 설계를 통합함으로써 이러한 추세를 반영합니다.

AI 및 머신러닝 알고리즘은 자동 부정맥 감지, 이상 식별 및 예측 심장 위험 평가를 가능하게 하기 위해 ECG 시스템에 내장되고 있습니다. Edge AI는 지연 시간을 최소화한 실시간 추론을 가능하게 하며, 이는 응급 및 모니터링 애플리케이션에 매우 중요합니다.

IEC 62304와 같은 규제 프레임워크는 소프트웨어 라이프사이클을 규정하며, IEC 62366은 사용성 엔지니어링을 보장합니다. 사이버보안 요구사항은 IEC 81001-5-1과 같은 표준을 통해 다뤄집니다. HIPAA 및 GDPR을 포함한 데이터 프라이버시 규정은 네트워크를 통해 환자 데이터를 전송하는 시스템에 매우 중요합니다.

IoMT (Internet of Medical Things) 및 클라우드 기반 분석 플랫폼의 통합은 ECG 시스템을 연결된 헬스케어 솔루션으로 발전시키는 동력이 되고 있습니다.

응용 분야

ECG 시스템은 병원, 외래 진료소, 외래(통원) 진료, 재택 의료 환경을 포함한 다양한 의료 환경 전반에서 널리 사용됩니다. 진단용 ECG 시스템은 일상적인 심장 평가와 심근경색과 같은 상태의 응급 진단에 사용됩니다.

모니터링용 ECG 시스템은 중환자실(ICU)과 원격심전도(telemetry) 유닛에 배치되어 중증 환자를 지속적으로 관찰하는 데 사용됩니다. 이동형(Ambulatory) ECG 시스템은 간헐적인 심장 증상이 있는 환자를 대상으로 장기간 모니터링을 가능하게 하며, 웨어러블 ECG 장치는 지속적인 원격 모니터링과 예방적 치료를 지원합니다.

시스템 블록 다이어그램은 통합 무선 통신, 디스플레이 인터페이스, 컴팩트한 전력 관리 설계를 통해 임상 및 원격 애플리케이션 모두에 적합함을 보여줍니다. 이러한 기능은 광범위한 의료 환경에서 유연한 배치를 가능하게 합니다.

이러한 시스템은 다양한 환경 조건에서 신뢰성 있게 동작해야 하며 IEC 60601-1, 알람 관련 IEC 60601-1-8, 품질 관리 관련 ISO 13485와 같은 의료 안전 표준을 준수해야 합니다.

원격 모니터링 애플리케이션은 안전한 데이터 전송, 클라우드 통합, 그리고 의료진과 환자 모두를 위한 사용자 친화적 인터페이스를 필요로 합니다.
