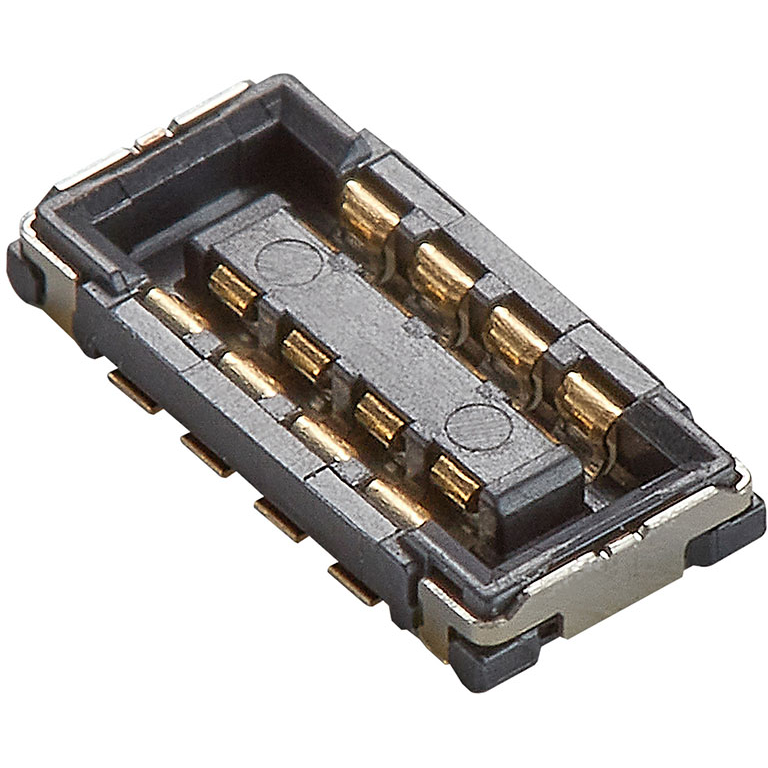

Molex2074190081Connector Headers and PCB Receptacles

SlimStack보드 대 보드 커넥터

소형 및 초소형 제품에 대한 수요가 지속적으로 증가하여 신뢰할 수 있는 고강도 마이크로 커넥터에 대한 업계의 수요도 증가하여 다양한 설계 옵션에 대한 수요를 충족시킵니다.많은 설계 계획에는 고전류 전원 공급, 높은 작동 온도, 높은 전기적 신뢰성 및 설계 유연성을 포함하여 복잡한 포괄적인 요구 사항이 있습니다.Molex SlimStack 마이크로플레이트 대 보드 커넥터는 신뢰할 수 있는 연결을 보장하는 풍부한 디자인 옵션을 제공합니다.

Arrow에 있는 시리즈 보기

SlimStack 시리즈의 요약 소개 영상을 보시기 바랍니다.

SlimStack보드 대 보드 커넥터，0.35, 0.40와 0.80mm 피치의 배터리 시리즈

SlimStack Hybrid Power 커넥터는 최대 15.0A의 전류를 가지며 초소형 설계 솔루션에서 전기적 신뢰성을 보장할 수 있으며 배터리 및 기타 전원 애플리케이션에 맞게 설계되었습니다.

데이터 시트 다운로드

주요 특성：

최대 전류 15.0A*

콤팩트 패키지 응용 프로그램의 향상된 전원 요구 사항을 충족합니다.
*각 커넥터의 최대 전류는 15.0A에 도달하여 이중 전원 공급 회로 구성에 적합하며 공급 핀은 PWB/FPC 회로를 통과합니다.
*회로가 PWB/FPC 회로를 통해 이중 전원 회로로 구성된 경우 각 커넥터의 최대 전류는 11.0/10.0/6.0A에 적용됩니다.

전원과 신호 접점이 있는 컴팩트 하이브리드 인터페이스
여러 추가 신호 라인을 전원 커넥터 패키지에 통합하면 공간 점유율을 절약할 수 있습니다.

더블 접점 디자인
접점의 신뢰성 확보

응용

모바일 장치
  • 스마트폰
  • 태블릿 PC
  • 웨어러블 기기
  • 휴대용 오디오 장치
  • 휴대용 내비게이션 장치

의료 설비
  • 환자 간호
  • 외과 치료

SlimStack 시리즈에 대해 더 알고 싶으신가요?

보다 신뢰할 수 있는 소형 장비에 대한 수요가 증가함에 따라 Molex의 SlimStack 보드 대 보드 대 FPC 커넥터는 견고성이 높고 고속 데이터 전송을 제공할 수 있으며 동시에 다양한 설계 구성을 지원하여 설계 유연성을 가져오고 다양한 산업의 다양한 응용 프로그램에 이상적인 솔루션을 제공합니다.

보드 대 보드 핵심 제품 가이드 다운로드

의료 웨어러블 기기: 환자에게 전례 없는 의료 서비스 배당금 획득

최신 세대의 원격의료 기술은 전 세계 각지의 환자들에게 복지를 가져다 주고 있습니다.웨어러블 기기는 환자가 병원이나 의료 센터에 국한되지 않고 자신의 삶을 더 잘 즐길 수 있도록 합니다.

디자이너가 해결해야 할 주요 과제는 크고 복잡한 요소를 착용하기 쉬운 소형 장치에 통합하는 방법입니다.이를 위해서는 배터리, 제어, 센서 및 디스플레이가 가능한 한 작은 패키지 크기로 통합되어야 합니다.이러한 웨어러블 장치의 커넥터는 매우 소형이고 경량화되어야 하며 최소 패키지 크기 내에서 가능한 한 높은 성능을 제공해야 합니다.

여기에서 전문 읽기
