Une nouvelle plateforme de conception de référence permettant la transition vers la technologie Ethernet à paire unique

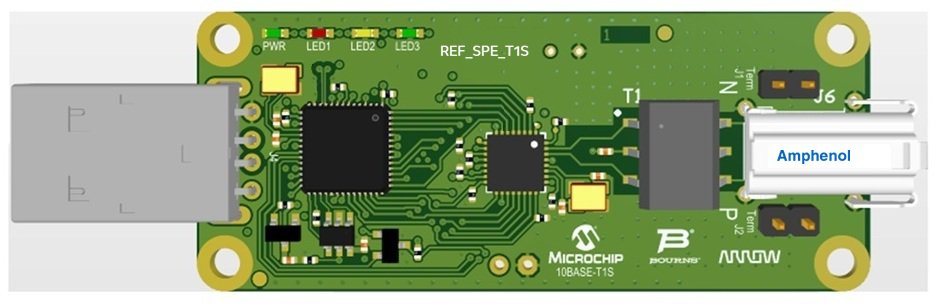

La performance SPE est définie non seulement par le PHY, mais aussi par la qualité de l'interface magnétique qui le connecte au câble. Conçu autour du PHY LAN8670 10BASE-T1S de Microchip et du connecteur SPE entièrement compatible IEC 63171-6 d'Amphenol (MSPEJ2L0B01), cette carte d'évaluation démontre comment les transformateurs d'isolement intégrés Bourns® et les composants magnétiques de l’étranglement en mode commun (CMC) (Modèle SM91081AL) jouent un rôle critique au niveau de la couche physique. En améliorant significativement le rejet du bruit en mode commun et l'isolement galvanique, surtout à basse fréquence, la carte aide à maintenir l'intégrité du signal et la stabilité de la connexion dans des environnements industriels et d'automatisation des bâtiments électriquement bruyants.

Améliorer la connectivité industrielle

Alors que les industries s'éloignent des systèmes hérités tels que CAN ou RS-485, il y a une demande croissante pour une connectivité Ethernet fiable à la "périphérie", y compris les capteurs et les actionneurs. En utilisant une conception de transformateur intégré plutôt que des approches d'isolation uniquement par condensateur, cette carte d'évaluation offre une clarté de signal et une connectivité améliorées, notamment grâce à une atténuation du bruit à basse fréquence supérieure et une immunité accrue contre les interférences conduites et radiées.   Cette approche offre une marge d'erreur nécessaire contre le bruit électrique courant dans les environnements industriels et soutient une meilleure performance CEM et d'émissions, aidant les ingénieurs en conception à répondre aux exigences de conformité réglementaire plus efficacement.

Évaluation et mise en œuvre

Qu'il soit destiné à l'automatisation d'usine, aux systèmes de CVC ou aux contrôles de bâtiment, cette plateforme alimentée par USB offre une démonstration en direct de la robustesse du réseau. Les ingénieurs peuvent comparer directement l'isolation basée sur transformateur à l'isolation par condensateur, observer le comportement de suppression de bruit en mode commun, et évaluer les performances CEM et d'émissions.   Arrow fournit cet outil comme solution de schéma de référence pour de nouveaux designs, permettant également aux concepteurs de mesurer la stabilité du réseau dans des configurations point-à-point et multidrop 10BASE-T1S, validant la stabilité du réseau et les performances du canal SPE avant la finalisation du design de produit.

Caractéristiques principales

• Amélioration significative de la réjection du bruit en mode commun
• Atténuation supérieure du bruit à basse fréquence
• Immunité renforcée contre les interférences conduites et rayonnées
• Marge d'émission améliorée par rapport à l'isolation uniquement par condensateur

Capacités d'évaluation

• Comparer l'isolation basée sur transformateur vs isolation par condensateur
•  Observer le comportement de suppression du bruit en mode commun
• Évaluer les performances EMC et d'émissions
• Mesurer la stabilité du réseau dans les configurations multidrop
• Valider les performances du canal SPE

Applications principales

•  Capteurs et actionneurs pour l'automatisation industrielle
• Systèmes de contrôle de bâtiments et HVAC
• Appareils de périphérie d'usine
• Contrôleurs embarqués migrants de CAN ou RS‑485
• Instrumentation de terrain compatible Ethernet

PCB & Schémas & Échantillons

Veuillez remplir le formulaire pour obtenir plus de détails, et nous vous contacterons sous peu.   En soumettant ce formulaire, vous reconnaissez que l'utilisation de arrow.com est soumise aux Conditions d'utilisation d'Arrow et à la Politique de confidentialité.
