Des solutions complètes pour réaliser votre vision ! Redécouvrez le système de connecteurs D-Sub FCT de Molex, éprouvé par le temps.
Quelles caractéristiques ont rendu le connecteur D-Subminiature si utile dans les années 1960 et restent importantes aujourd'hui ? Découvrez-le maintenant dans notre dernière vidéo Tech Snack avec Molex.
Les connecteurs D-Subminiature offrent aux ingénieurs en électronique un service fiable depuis plus de six décennies. Lors de leur introduction, ils ont constitué une révolution dans la technologie des connecteurs. Avec leur conception à profil bas et leurs options de nombre de broches multiples, ils ont été une bouffée d'air frais pour les ingénieurs en conception électronique sous pression. Au fil des ans, les D-Sub ont été rejoints par une gamme de produits alternatifs, mais ils continuent d'être populaires.
Adaptés à une gamme d'applications dans divers secteurs, les connecteurs D-sub sont couramment utilisés dans l'automatisation industrielle, le médical, les centres de données et les télécommunications, pour n'en nommer que quelques-uns. Étant devenus synonymes du produit populaire, les connecteurs FCT D-sub offrent des contacts usinés qui fournissent un courant plus élevé, une résistance plus faible et une plus grande durabilité par rapport aux contacts emboutis, avec un chemin électrique sûr, fiable et semi-permanent entre deux dispositifs.
Lisez la suite pour découvrir la gamme complète de produits Molex FCT disponibles chez Arrow, y compris les ajouts récents à la gamme familière qui enrichissent encore le portefeuille. Si vous cherchez une solution complète pour votre prochain design, ne cherchez pas plus loin.
Choisir le bon D-Sub pour votre application
Lors du choix du bon connecteur D-sub pour votre application, plusieurs facteurs doivent être pris en compte, notamment les conditions de fonctionnement, les matériaux du boîtier et le type de broches nécessaires pour obtenir le résultat souhaité. La disponibilité de tous les aspects du type de connecteur D-sub choisi permet la configuration adéquate pour votre application, des systèmes de surveillance des patients aux équipements de surveillance. Pour les applications où les connecteurs ont une capacité de courant élevée mais doivent s'adapter dans le même espace qu'un connecteur de courant inférieur, les contacts usinés des connecteurs D-sub Molex FCT ont une capacité de transport de courant accrue par rapport aux contacts estampés et sont mécaniquement plus résistants. De plus, les variations non magnétiques et certifiées IP67 facilitent des applications plus exigeantes sur le plan environnemental.

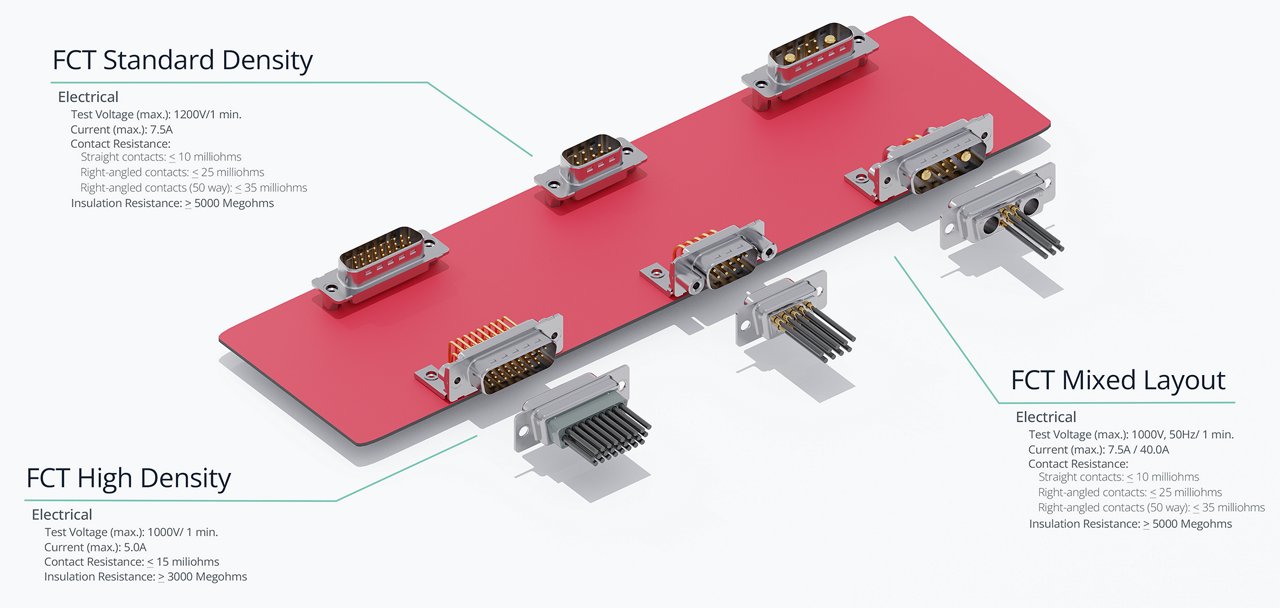

Standard D-Sub
Les connecteurs D-Sub à densité standard de FCT avec contacts usinés de précision offrent une intensité nominale élevée allant jusqu'à 7,5A par broche et proposent des configurations adaptées aux découpes de panneaux et empreintes courantes. Disponibles en tailles de circuit de 9, 15, 25, 37 et 50, avec des contacts de broche et de prise usinés disponibles en terminaison pot de soudure, serti, PCB droit ou coudé.
D-Sub haute densité
Les connecteurs D-Sub haute densité FCT offrent un courant nominal élevé (jusqu'à 5A par broche) grâce à leurs contacts usinés avec précision, et la configuration haute densité permet d'augmenter le nombre de broches. Disponibles en tailles de circuit 15, 26, 44, 62 et 78.
Disposition Mixte D-Sub
Offrant une gamme de boîtiers standards avec un portefeuille de contacts haute tension, haute puissance, pneumatiques et coaxiaux, ainsi que diverses options d'accessoires pour répondre aux exigences de connectivité spécifiques de chaque application.

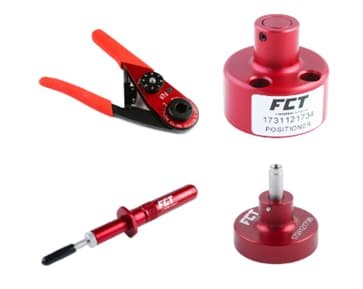

FCT Tooling
Une connexion de sertissage hautement fiable est le résultat de l'utilisation d'outils de sertissage de haute qualité. Récemment ajoutés à la gamme, les outils de sertissage manuel à main FCT avec une construction de haute qualité offrent commodité et longévité. Offrant d'excellentes performances pour des connexions électriques fiables, ces outils présentent un sertissage à 8 empreintes, aidant à garantir une résistance à la traction maximale avec la plupart des contacts à barillet fermé. En plus des outils de sertissage, la gamme comprend des positionneurs et des matrices pour les contacts haute densité, coaxiaux et haute puissance.

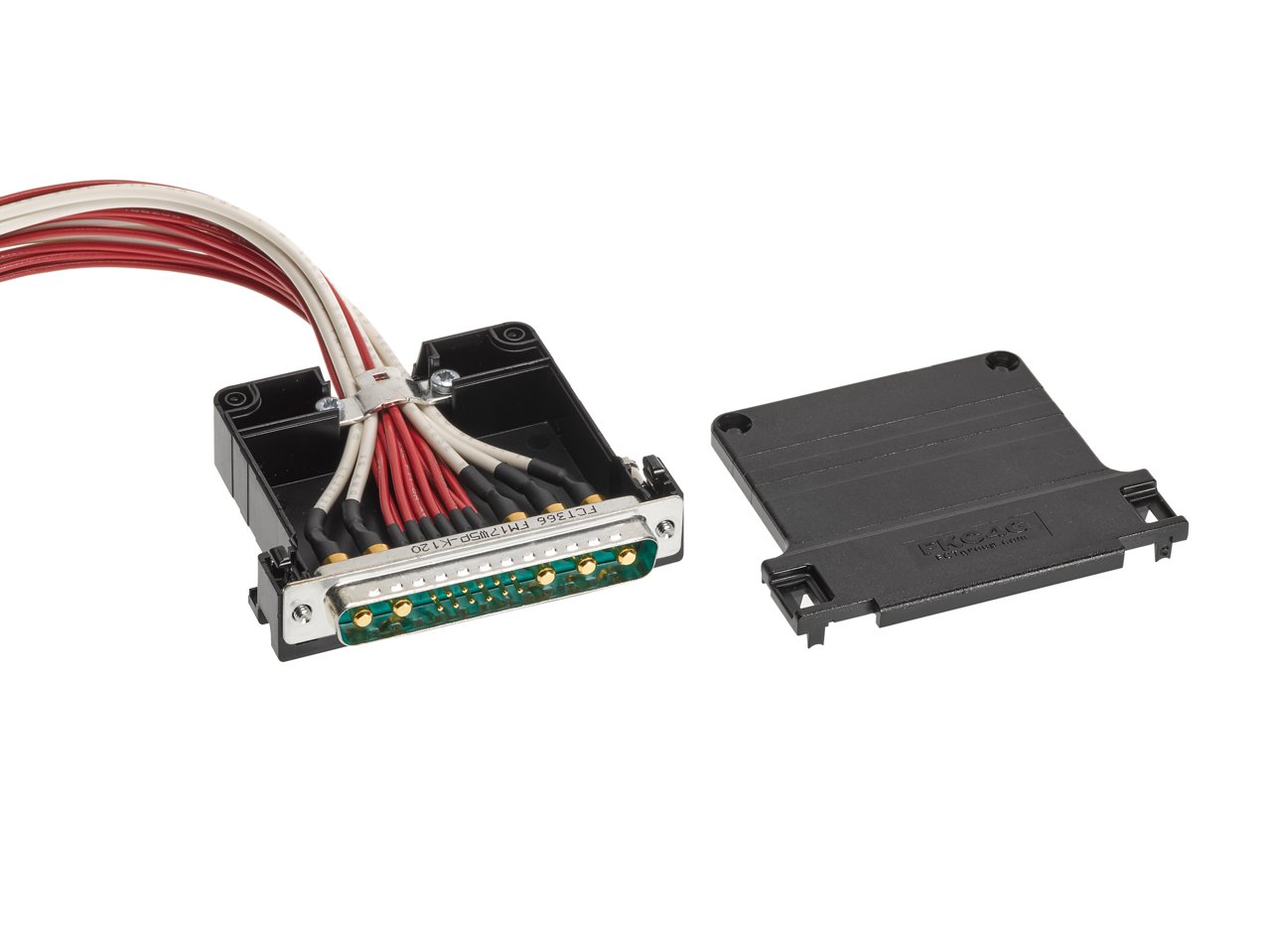

Capots, dos et accessoires
Les sorties de câbles droites ou coudées sont disponibles pour les coques arrières en plastique et métal pour connecteurs D-Sub, avec des options pour des versions blindées (métallisées) et non magnétiques dans les coques arrières en plastique, offrant une protection du connecteur, un soulagement de tension et une organisation du câblage. De plus, les accessoires pour connecteurs D-Sub, y compris les capuchons protecteurs, supports, mécanismes de verrouillage, solutions de montage sur panneau et carte, et diverses options de matériel, offrent des améliorations sur mesure aux connecteurs D-Sub standards, garantissant des connexions sécurisées et fiables pour divers besoins d'application.
Découvrez la gamme complète de produits FCT chez Arrow
La famille de produits Molex FCT comprend également une vaste gamme de capots arrières et d'options d'accessoires, offrant une solution efficace pour une variété d'applications. Les contacts vont de la haute puissance et haute tension, en passant par le coaxial et le pneumatique, en plus de l'offre standard.
