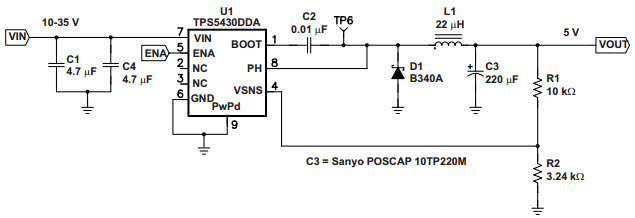

Typical 10V to 35V Input to 5V Output Application Circuit for TPS5430 3A Wide-Input-Range Step-Down SWIFT Converter

Diseño de referencia usando la pieza TPS5430 de Texas Instruments

Ampliar
이미지 1 / 1

Fabricante

Texas Instruments
  • Categoría de aplicaciones
    Suministros de energía
  • Tipo de producto
    Suministros de energía una sola salida de CC a CC

Para productos finales

  • Power Supplies

Descripción

  • Typical 10V to 35V Input to 5V Output Application Circuit for TPS5430 3A Wide-Input-Range Step-Down SWIFT Converter

Características clave

  • Conversion Type
    DC to DC
  • Topology
    Buck

Piezas destacadas (6)

Piezas destacadas
Número de pieza Fabricante Tipo Descripción
TPS5430DDA Texas Instruments DC to DC Converter and Switching Regulator Chip Conv DC-DC 5.5V to 36V Step Down Single-Out 1.22V to 31V 3A 8-Pin HSOIC EP Tube AÑADIR AL CARRITO
TPS5430DDARG4 Texas Instruments DC to DC Converter and Switching Regulator Chip Conv DC-DC 5.5V to 36V Step Down Single-Out 1.22V to 31V 3A 8-Pin HSOIC EP T/R AÑADIR AL CARRITO
TPS5430DDAR Texas Instruments DC to DC Converter and Switching Regulator Chip Conv DC-DC 5.5V to 36V Step Down Single-Out 1.22V to 31V 3A 8-Pin HSOIC EP T/R AÑADIR AL CARRITO
TPS5430DDA-P Texas Instruments DC to DC Converter and Switching Regulator Chip Conv DC-DC 5.5V to 36V Step Down Single-Out 1.22V to 31V 3A 8-Pin HSOIC EP Tube AÑADIR AL CARRITO
TPS5430DDA-845524201 Texas Instruments DC to DC Converter and Switching Regulator Chip Conv DC-DC 5.5V to 36V Step Down Single-Out 1.22V to 31V 3A 8-Pin HSOIC EP Tube AÑADIR AL CARRITO
TPS5430DDAG4 Texas Instruments DC to DC Converter and Switching Regulator Chip Conv DC-DC 5.5V to 36V Step Down Single-Out 1.22V to 31V 3A 8-Pin HSOIC EP Tube AÑADIR AL CARRITO
