PMP1941.5, Flyback Buck Reference Design for Automotive (4.5V @ 0.05A)

Diseño de referencia usando la pieza UCC28C41D de Texas Instruments

Ampliar

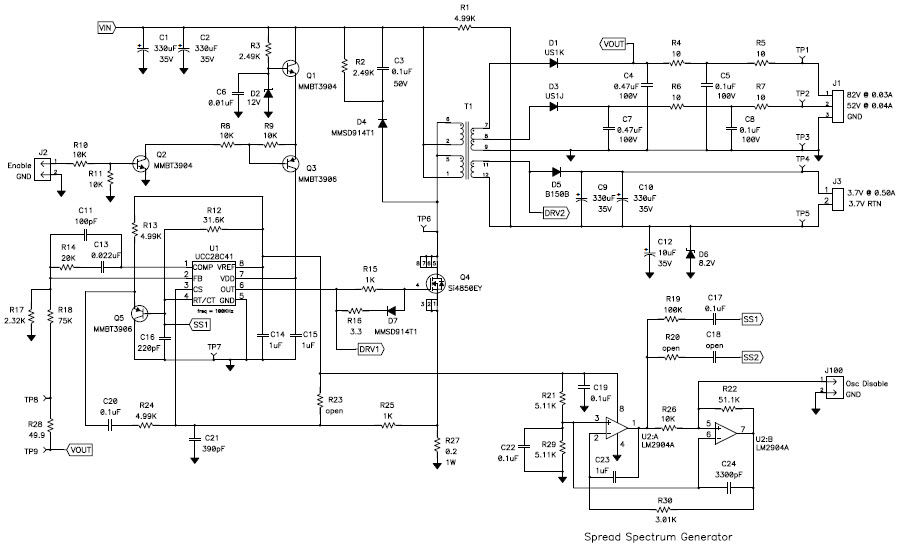

Flyback/Buck/ freq dithering (Sheet 1 of 2)

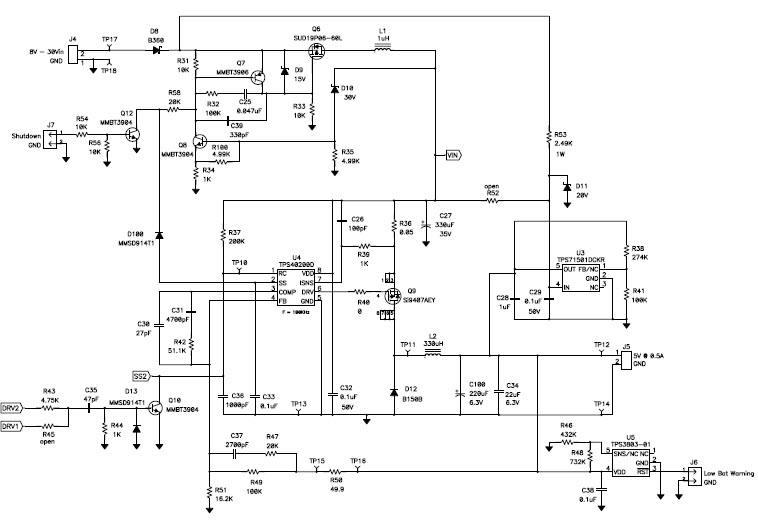

Flyback/Buck/ freq dithering (Sheet 2 of 2)
이미지 1 / 2

Fabricante

Texas Instruments
  • Categoría de aplicaciones
    Suministros de energía
  • Tipo de producto
    Suministros de energía una sola salida de CC a CC

Documentos asociados

Para productos finales

  • Automotive and Transportation

Descripción

  • PMP1941.5, Flyback, Buck Reference Design for Automotive (4.5V @ 0.05A)

Características clave

  • Conversion Type
    DC to DC
  • Input Voltage
    8 to 35 V
  • Output Voltage
    4.5 V
  • Output Current
    0.05 A
  • Output Power
    0.225 W
  • Topology
    Fly-Buck

Piezas destacadas (14)

Piezas destacadas
Número de pieza Fabricante Tipo Descripción
TPS40200DG4 Texas Instruments DC to DC Controllers DC/DC Cntrlr Single-OUT Step Down 500kHz 8-Pin SOIC Tube AÑADIR AL CARRITO
LM2904AVQPWRQ1 Texas Instruments Operational Amplifiers - Op Amps Op Amp Dual High Gain Amplifier ±16V/32V Automotive AEC-Q100 8-Pin TSSOP T/R AÑADIR AL CARRITO
TPS71501DCKRG4 Texas Instruments Linear Regulators LDO Regulator Pos 1.205V to 15V 0.05A 5-Pin SC-70 T/R AÑADIR AL CARRITO
TPS40200DR Texas Instruments DC to DC Controllers DC/DC Cntrlr Single-OUT Step Down 500kHz 8-Pin SOIC T/R AÑADIR AL CARRITO
TPS3803-01DCKR Texas Instruments Supervisory Circuits Processor Supervisor Adj 1 Active Low/Open Drain 5-Pin SC-70 T/R AÑADIR AL CARRITO
TPS40200DRBT Texas Instruments DC to DC Controllers DC/DC Cntrlr Single-OUT Step Down 500kHz 8-Pin VSON EP T/R AÑADIR AL CARRITO
TPS71501DCKR Texas Instruments Linear Regulators LDO Regulator Pos 1.205V to 15V 0.05A 5-Pin SC-70 T/R AÑADIR AL CARRITO
TPS71501DCKR-824922501 Texas Instruments Linear Regulators LDO Regulator Pos 1.205V to 15V 0.05A 5-Pin SC-70 T/R AÑADIR AL CARRITO
TPS40200D Texas Instruments DC to DC Controllers DC/DC Cntrlr Single-OUT Step Down 500kHz 8-Pin SOIC Tube AÑADIR AL CARRITO
TPS40200DRG4 Texas Instruments DC to DC Controllers DC/DC Cntrlr Single-OUT Step Down 500kHz 8-Pin SOIC T/R AÑADIR AL CARRITO
TPS40200DRBR Texas Instruments DC to DC Controllers DC/DC Cntrlr Single-OUT Step Down 500kHz 8-Pin VSON EP T/R AÑADIR AL CARRITO
UCC28C41DGKRG4 Texas Instruments PWM and Resonant Controllers Current Mode PWM Controller 18V 200mA 1000kHz 8-Pin VSSOP T/R AÑADIR AL CARRITO
Cargar más
