PD70201EVB47F, IEEE802.3 Type-1 PD Evaluation Board based on PD70201 PoE Device Controlling an 12V/4Amp Output Isolated Flyback Converter

Diseño de referencia usando la pieza PD70201 de Microchip Technology

Ampliar

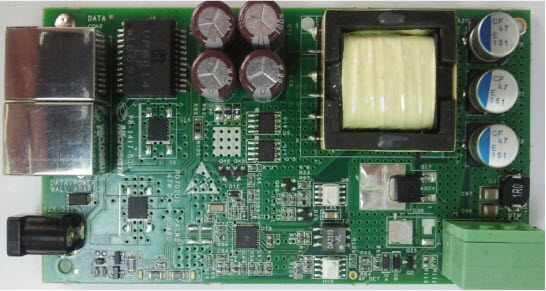

PD70201EVB47F Image (Sheet 1 of 4)

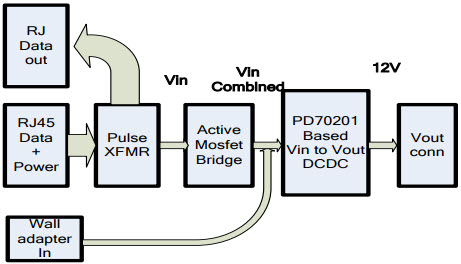

PD70201EVB47F Block Diagram (Sheet 2 of 4)

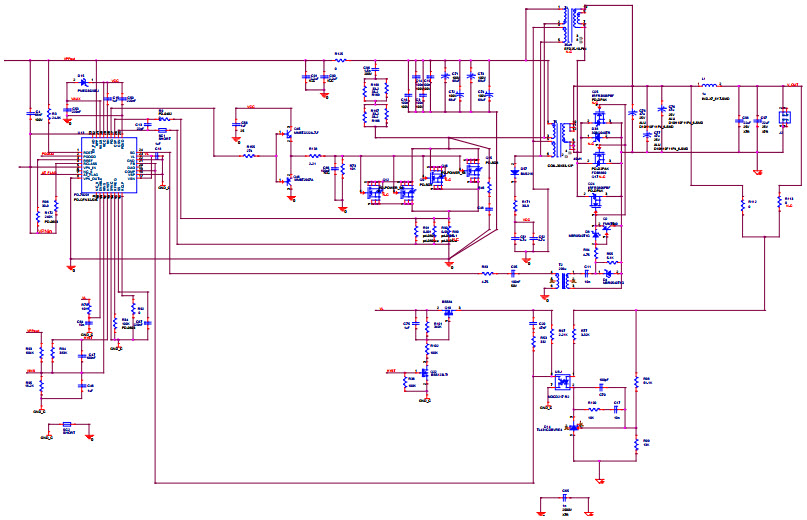

PD70201EVB47F Schematic (Sheet 3 of 4)

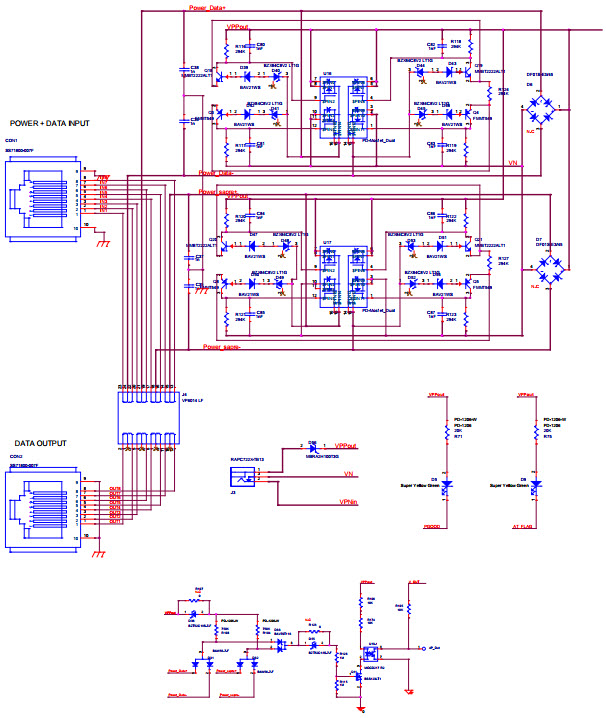

PD70201EVB47F Schematic (Sheet 4 of 4)
이미지 1 / 4

Fabricante

Microchip Technology
  • Categoría de aplicaciones
    Suministros de energía
  • Tipo de producto
    Suministros de energía una sola salida de CC a CC
Comprar

Para productos finales

  • PoE Power Supply

Descripción

  • PD70201EVB47F, Evaluation Board provides designers with an environment needed to evaluate the performance and implementation of PD applications based on PD70201 device. The board is using a single PD device PD70201ILQ to support the detection, Class and Power supplying phases on the 4 Pairs of the Cat5 cable. PD70201ILQ supports the current of the 4 Pairs, which is twice the level of a standard IEEE802.3AT Type 2 interfaces

Características clave

  • Conversion Type
    DC to DC
  • Output Voltage
    12 V
  • Output Current
    4 A
  • Topology
    Flyback- Synchronous|PoE

Piezas destacadas (5)

Piezas destacadas
Número de pieza Fabricante Tipo Descripción
MOCD217R2M onsemi Transistor and Photovoltaic Output Photocouplers Optocoupler DC-IN 2-CH Transistor DC-OUT 8-Pin SOIC T/R AÑADIR AL CARRITO
PD70201 Microchip Technology Power Over Ethernet - PoE Controllers Power Over Ethernet PD Controller 0V 57V 32-Pin QFN EP AÑADIR AL CARRITO
PD70201ILQ-TR Microchip Technology Power Over Ethernet - PoE Controllers Power Over Ethernet PD Controller 0V 57V 32-Pin QFN EP AÑADIR AL CARRITO
PD70201ILQ-TR Microchip Technology Power Over Ethernet - PoE Controllers Power Over Ethernet PD Controller 0V 57V 32-Pin QFN EP AÑADIR AL CARRITO
PD70201ILQ Microchip Technology Power Over Ethernet - PoE Controllers Power Over Ethernet PD Controller 0V 57V 32-Pin QFN EP AÑADIR AL CARRITO
