Skyworks在电动汽车快速充电器隔离解决方案方面处于领先地位
电动汽车充电30 4月 2024
电动车（EV）市场的增长与电动车充电市场的相应增长相匹配。然而，为了使电动车被更广泛接受，充电速度必须更快，而这通常是通过使用更高功率水平实现的。
体验下一代采用分布式架构的电动汽车（EV）快速充电技术。通过集中电力分配并利用具有动态功率分配的模块化充电桩，这一创新解决方案彻底革新充电效率。为高功率功能和经济实惠的充电做好准备，推动电动汽车的广泛普及。
拓扑结构
应用
- 整流及功率因数校正阶段
- 用于车辆插入式的DC-DC转换器
高层块状图显示480 V输入三相交流电
图 1
直流快速充电器 – 整流和功率因数校正 (PFC) 阶段
每模块总插槽数
隔离式门极驱动器
- Si828x
- Si82Fx（即将推出）
隔离模拟传感器
- Si89xx系列用于电流和 电压传感器
通信链接
- Si858x 用于隔离型 RS-485
- Si86xx 和 Si86Sx 隔离器
直流快充充电器 – 快充站
每个模块的总插槽数
隔离式栅极驱动器
- Si828x
- Si82Fx（即将推出）
隔离式模拟传感器
- Si89xx系列用于电流和电压传感器
通信链接
- Si858x 用于隔离型 RS-485
- Si86Sx 隔离器
Si828x EVB/参考设计
si82Si8284 v2-kit 隔离栅极驱动器评估套件
Si8284V2-KIT 评估板重点展示了 Si828x 系列中 Si8284 的部件型号，该系列是隔离型 SiC FET 和 IGBT 栅极驱动器。Si8284 将高质量的隔离栅极驱动器与高效直流-直流转换器相结合，简化了系统电源布线。在此配置中，直流-直流转换器使用外部 FET 进行功率切换，支持高达 24V 的输入电压。
设计支持：工具和支持
Si89xxISO-KIT 隔离模拟评估套件
行业标准的脚印选项，用于直接替换 广泛的文档支持
- UG383 Si89xx EVB 用户指南
- AN1215 用于 DSM 应用的 SINC3 滤波器
- AN1270 Si89xx 估算总静态误差
- 易于使用的开发套件
- 模拟板包括输入和输出滤波器选项
- DSM 板包含具有可编程 OSR、采样大小和时钟源的 SINC3 滤波器
Si85855-KIT
该评估套件旨在快速便捷地评估 Si85855D 10 Mbps、5.0 V 半双工收发器。

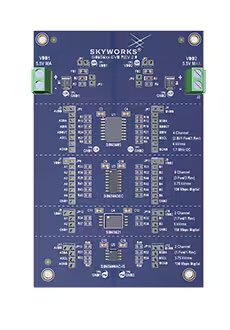

Si86S6xx-KIT Si86S6xx隔离器评估套件
Si86S6xx隔离器评估套件包括该系列中的多个选项，包括双通道、I2C和6通道设备，这些设备可选择WB SOIC-16、QSOP-16、NB SOIC-16或WB SOIC-8 (SSO-8)封装选项。此评估板旨在简化对各种隔离产品配置的基本功能测试和工程验证。
探索适用于电动汽车快速充电器的隔离技术
