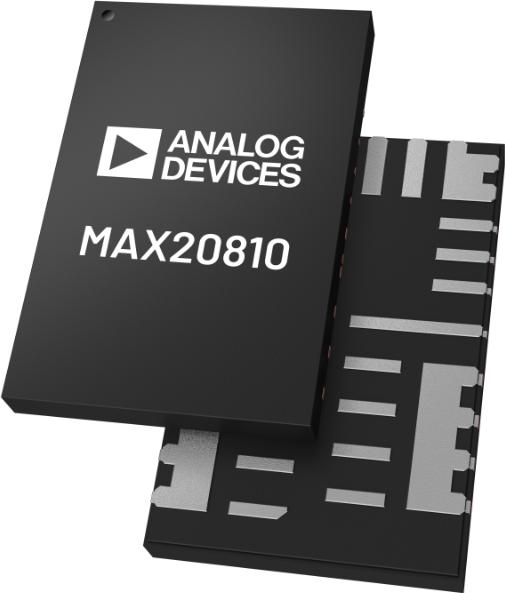

Analog DevicesMAX20810AFE+直流-直流转换器和开关调节器芯片

MAX20810의 전환 주파수를 500kHz에서 2.0MHz까지 구성할 수 있으며, 솔루션 크기와 성능 측면에서 설계를 최적화하는 기능을 제공합니다.

MAX20810은 고정 주파수, 전류 모드 제어(내부 보상이 있음)를 활용합니다. IC는 빠른 부하 과도 상태에서 성능을 향상하도록 선택 가능한 고급 변조 방식(AMS)을 갖추고 있습니다. PGM_ 핀에서 지면까지 핀-스트랩 저항기를 연결하거나 PMBus 명령을 사용하여 작동 설정 및 구성 가능한 기능을 선택할 수 있습니다.

该 IC 具有内部 1.8V LDO 输出，为栅极驱动器 (VCC) 和内部电路 (AVDD) 供电。该套件还包含可选的 LDO 输入引脚 (LDOIN)，可以连接 2.5V 至 5.5V 偏置输入电源来实现更高效率。

该 IC 具有多种保护功能，包括正负过流保护、输出过压保护和过温保护，可确保设计稳定可靠。

该套件采用 4.3mm x 6.55mm FC2QFN 封装。支持的结温范围为 -40°C 至 +125°C。MAX20810 与 MAX20815 和 MAX20830 尺寸兼容。

关键特性和优势

• •  功率密度高，元件数量少
• •  紧凑型 4.3mm x 6.55mm、16 引脚 FC2QFN 封装
• •  内部补偿
• •  单电源操作，并集成用于偏置生成的 LDO
• •  宽工作范围
• •  2.7V 至 16V 输入电压范围
• •  输出电压范围：0.4V 至 5.8V
• •  可配置开关频率：500kHz 至 2MHz
• •  结温范围：–40°C 至 +125°C
• •  优化的性能和效率
• •  峰值效率：93.8%（VDDH = 12V 且 VOUT = 1.8V）
• •  通过可选的外部偏置输入电源实现高效率
• •  AMS 可改善负载瞬态响应性能
• •  差分远程检测
• •  PMBus 接口
• •  在 0.4V 至 0.8V 基准范围内提供自适应电压调节
• •  通过 PMBus 遥测功能，监测输出电流、输出电压、输入电压和结温

应用

• •  数据中心电源
• •  通信设备
• •  网络设备
• •  服务器和存储
• •  负载点稳压器

评估板

MAX20810 可使用 MAX20810EVKIT 进行评估。
