Skyworks è leader nelle soluzioni di isolamento per i caricatori rapidi per veicoli elettrici.

Ricarica EV30 apr 2024
Primo piano di un veicolo elettrico in carica tramite un cavo giallo
Visualizza tutti gli articoli

La crescita del mercato dei veicoli elettrici (EV) è accompagnata dalla crescita corrispondente del mercato della ricarica EV. Tuttavia, affinché i veicoli elettrici siano più ampiamente accettati, è necessario rendere la ricarica più veloce, e questo generalmente avviene attraverso l'uso di livelli di potenza più elevati.

Scopri la prossima generazione di ricarica rapida per veicoli elettrici (EV) con architettura distribuita. Centralizzando la distribuzione dell'energia e utilizzando colonnine di ricarica modulari con allocazione dinamica della potenza, questa soluzione innovativa rivoluziona l'efficienza della ricarica. Preparati per capacità ad alta potenza e una ricarica conveniente, aprendo la strada a un'ampia adozione dei veicoli elettrici.

Topologia

Applicazioni

  • Rettifica & fase PFC
  • Convertitori DC-DC per veicoli plug-in

iuejri

Il diagramma a blocchi di alto livello mostra l'AC trifase in ingresso a 480 V

Figura 1

Caricatore rapido CC – Fase di rettificazione e PFC

A technical diagram illustrates an AC/DC rectification power stage, including Vienna rectifier modules, boost and current shunt components, and a controller. The system is shown interfacing with a filtered 480 V 3-phase input and outputs to an HV DC bus. Key visual elements include labeled modules, signal paths, and numeric values such as '480 V' and '3-phase'.

Socket totali per modulo

Driver di gate isolati

  • Si828x
  • Si82Fx (Prossimamente)

Sensori analogici isolati

  • Famiglia Si89xx per sensori di corrente e tensione

Collegamento di comunicazione

  • Si858x per RS-485 isolato
  • Isolatori Si86xx e Si86Sx

Caricatore rapido DC – Stazione di ricarica veloce

This image displays a detailed schematic of a high voltage DC bus power electronics system. The diagram includes labeled components such as controllers, fuses, relays, and various circuit blocks, with clear pathways for power and signal flow.

Numero totale di socket per modulo

Driver per gate isolati

  • Si828x
  • Si82Fx (Prossimamente)

Sensori analogici isolati

  • Famiglia Si89xx per sensori di corrente e tensione

Collegamento di comunicazione

  • Si858x per RS-485 isolato
  • Isolatori Si86Sx

Progetti di riferimento/Schede di valutazione Si828x

si82Si8284 v2-kit Kit di Valutazione Driver di Gate Isolato

La scheda di valutazione Si8284V2-KIT mette in evidenza il numero di parte Si8284 della famiglia Si828x di gate driver isolati SiC FET e IGBT. Il Si8284 combina un gate driver isolato di alta qualità con un convertitore dc-dc ad alta efficienza per semplificare l'instradamento dell'energia nel sistema. Il convertitore dc-dc in questa configurazione utilizza un FET esterno per il commutazione di potenza, che consente una tensione di ingresso fino a 24V.

A blue printed circuit board is shown with various electronic components, connectors, and adjustment dials. The board features visible microchips, resistors, and capacitors, as well as several screw terminals and test points.

Supporto alla progettazione: Strumenti e abilitazione

Si89xxISO-KIT Kit di valutazione analogico isolato

Opzione standard del settore per sostituzione diretta Documentazione estesa

  • Guida utente UG383 Si89xx EVB
  • Filtro SINC3 AN1215 per applicazioni DSM
  • AN1270 Si89xx Estimating Total Static Error
  • Kit di sviluppo facili da usare
  • Le schede analogiche includono opzioni di filtro di ingresso e uscita
  • Le schede DSM includono un filtro SINC3 con OSR programmabile, dimensione del campione e sorgente del clock

A blue printed circuit board is shown with various electronic components, including integrated circuits, capacitors, and connectors. The board features two prominent coaxial connectors at the bottom and several green terminal blocks at the top.

Si85855-KIT

Questo kit di valutazione è progettato per una valutazione rapida e semplice del transceiver half duplex Si85855D da 10 Mbps, 5,0 V.

A blue Skyworks evaluation board is shown with various electronic components and connectors. The layout includes integrated circuits, capacitors, and terminal blocks, all mounted on the surface.

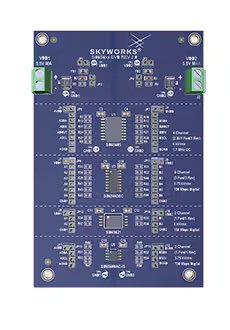

A blue printed circuit board from Skyworks is shown with various labeled channels and components. The board features two green terminal connectors at the top labeled VBI 5.0V 2A and VBQ 1.5V MAX.

Si86S6xx-KIT Si86S6xx kit di valutazione isolatore

Il kit di valutazione dell'isolatore Si86S6xx include diverse opzioni di questa famiglia, tra cui canali doppi, dispositivi I2C e a 6 canali nelle opzioni di package WB SOIC-16, QSOP-16, NB SOIC-16 o WB SOIC-8 (SSO-8). Questo EVB è destinato a semplificare i test funzionali di base e la validazione ingegneristica di varie configurazioni di prodotti di isolamento.

Calcolatore bootstrap online

Scopri l'isolamento per i caricabatterie EV veloci
