Skyworks lidera el camino con soluciones de aislamiento para cargadores rápidos de vehículos eléctricos
El crecimiento en el mercado de vehículos eléctricos (EV) está siendo acompañado por un crecimiento equivalente en el mercado de carga para vehículos eléctricos. Sin embargo, para que los EV sean aceptados de manera más completa, es necesario que la carga sea más rápida, y esto generalmente se logra mediante el uso de niveles de potencia más altos.
Experimenta la próxima generación de carga rápida de vehículos eléctricos (EV) con arquitectura distribuida. Al centralizar la distribución de energía y utilizar estaciones de carga modulares con asignación dinámica de energía, esta solución innovadora revoluciona la eficiencia de carga. Prepárate para capacidades de alta potencia y carga rentable, allanando el camino para la adopción masiva de vehículos eléctricos.
Topología
Aplicaciones
- Etapa de rectificación y PFC
- Convertidores DC-DC para enchufe de vehículo
El diagrama de bloques de alto nivel muestra 480 V de entrada de CA trifásica
Figura 1
Cargador Rápido de CC – Etapa de Rectificación y PFC
Total de enchufes por módulo
Controladores de puerta aislados
- Si828x
- Si82Fx (Próximamente)
Sensores analógicos aislados
- Familia Si89xx para sensores de corriente y voltaje
Enlace de comunicación
- Si858x para RS-485 aislado
- Isoladores Si86xx y Si86Sx
Cargador rápido DC - Estación de carga rápida
Total de sockets por módulo
Controladores de compuerta aislados
- Si828x
- Si82Fx (Próximamente)
Sensores analógicos aislados
- Familia Si89xx para sensores de corriente y voltaje
Enlace de comunicación
- Si858x para RS-485 aislado
- Aisladores Si86Sx
Diseños de referencia/EVB Si828x
Kit de evaluación del controlador de puerta aislado si82Si8284 v2-kit
La placa de evaluación del Si8284V2-KIT destaca el número de parte Si8284 de la familia Si828x de controladores de puerta SiC FET e IGBT aislados. El Si8284 combina un controlador de puerta aislado de alta calidad con un convertidor dc-dc de alta eficiencia para simplificar el enrutamiento de energía del sistema. El convertidor dc-dc en esta configuración utiliza un FET externo para el conmutador de energía, lo que permite hasta 24V de voltaje de entrada.
Soporte de diseño: herramientas y habilitación
Kit de evaluación analógico aislado Si89xxISO-KIT
Opción de huella estándar de la industria para reemplazo directo Documentación extensa
- Guía del usuario de UG383 Si89xx EVB
- Filtro SINC3 AN1215 para aplicaciones DSM
- AN1270 Si89xx Estimating Total Static Error
- Kits de desarrollo fáciles de usar
- Las placas analógicas incluyen opciones de filtro de entrada y salida
- Las placas DSM incluyen filtro SINC3 con OSR programable, tamaño de muestra y fuente de reloj
Si85855-KIT
Este kit de evaluación está diseñado para una evaluación rápida y sencilla del transceptor Si85855D 10 Mbps, 5.0 V, semidúplex.

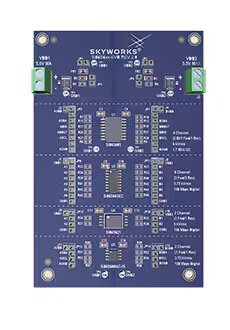

Kit de evaluación del aislador Si86S6xx-KIT Si86S6xx
El kit de evaluación del aislador Si86S6xx incluye varias opciones de esta familia, incluidas configuraciones de canales duales, dispositivos I2C y de 6 canales en opciones de empaques WB SOIC-16, QSOP-16, NB SOIC-16 o WB SOIC-8 (SSO-8). Este EVB está diseñado para simplificar las pruebas funcionales básicas y la validación de ingeniería de diversas configuraciones de productos de aislamiento.
Descubra aislamiento para cargadores rápidos de vehículos eléctricos
