TWR-K40D100M, Tower Development Board for MK40DX256VMD10 Kinetis K40 100MHz Low-Power MCU with USB and Segment LCD Tower System Module

Diseño de referencia usando la pieza PK40DX256VMD10 de NXP Semiconductors

Ampliar

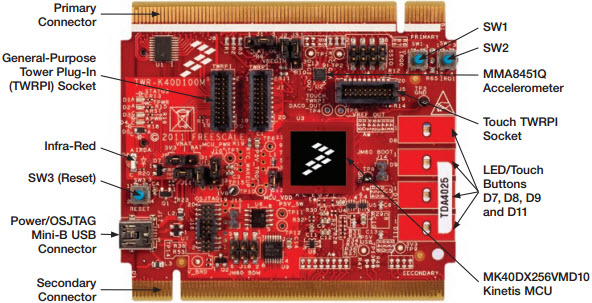

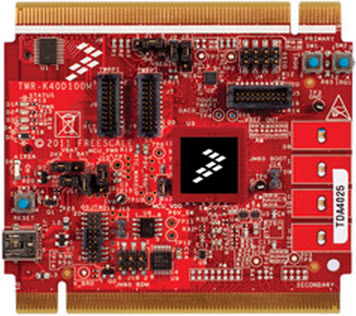

TWR-K40D100M Image (Sheet 1 of 9)

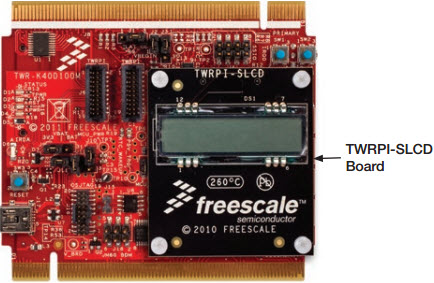

TWR-K40D100M Image with TWRPI-SLCD (Sheet 2 of 9)

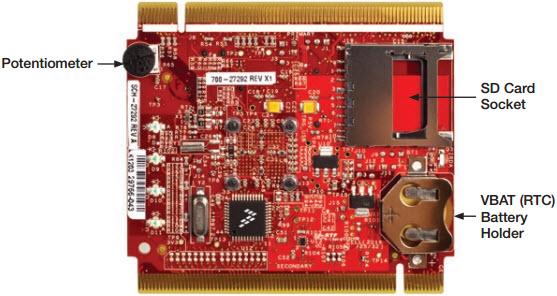

TWR-K40D100M Back Image (Sheet 3 of 9)
TWR-K40D100M Specification (Sheet 4 of 9)
TWR-K40D100M - MCU (Sheet 5 of 9)
USB/OSBDM/V-TRAN/PWR (Sheet 6 of 9)

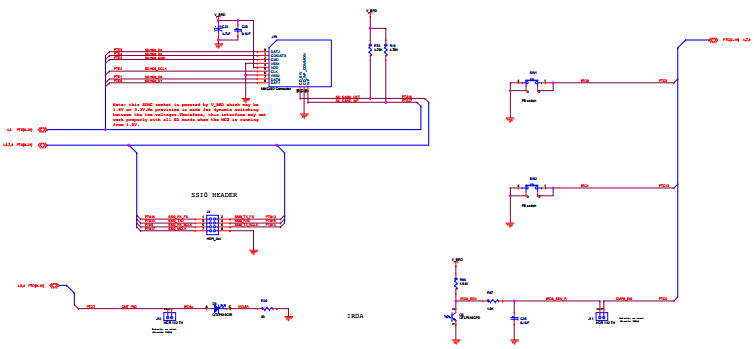

Peripherals (Sheet 7 of 9)

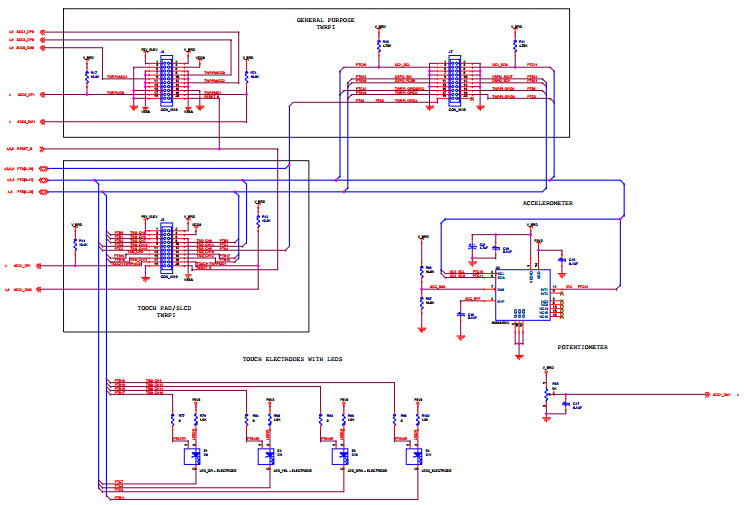

Sensors (Sheet 8 of 9)
Elevator Connectors (Sheet 9 of 9)
이미지 1 / 9

Fabricante

NXP Semiconductors
  • Categoría de aplicaciones
    Sistema integrado
  • Tipo de producto
    Microcontrolador
Comprar

Documentos asociados

Para productos finales

  • Embedded System

Descripción

  • TWR-K40D100M, Tower Development Board for MK40DX256VMD10 Kinetis K40 100 MHz Low-Power MCU Tower System Module. The TWR-K40D100M module is a development tool for the Kinetis K30 and K40 32-bit ARM Cortex-M4 MCUs and adds segment LCD and USB 2.0 on-the-go (OTG) functionality. It features the Kinetis low-power MK40DX256VMD10 MCU with USB 2.0 full-speed OTG controller and the TWRPI-SLCD segment LCD Tower Plug-In (TWRPI). The TWR-K40D100M operates as a Standalone debug tool and can also be combined and used as part of the modular Tower System development platform

Características clave

  • Embedded System Type
    MCU
  • Family Name
    Kinetis K40
  • Core Processor
    ARM Cortex-M4
  • Platform
    Tower System

Piezas destacadas (7)

Piezas destacadas
Número de pieza Fabricante Tipo Descripción
SN74LVC573APWRG4 Texas Instruments Latches Latch Transparent 3-ST 8-CH D-Type 20-Pin TSSOP T/R AÑADIR AL CARRITO
SN74LVC1T45DCKR Texas Instruments Level Translators Voltage Level Translator 1-CH Bidirectional 6-Pin SC-70 T/R AÑADIR AL CARRITO
MIC2920A-3.3WS Microchip Technology Linear Regulators LDO Regulator Pos 3.3V 0.4A 4-Pin(3+Tab) SOT-223 Tube AÑADIR AL CARRITO
ECS-40-20-5PX-TR ECS, Inc. International Crystals Crystal 4MHz ±30ppm (Tol) ±50ppm (Stability) 20pF FUND 150Ohm 2-Pin SMD T/R AÑADIR AL CARRITO
MIC2026-1YM Microchip Technology USB Power Switches USB Power Switch Dual 5.5V 0.9A 8-Pin SOIC N Tube AÑADIR AL CARRITO
MC9S08JM60CLD NXP Semiconductors Microcontrollers - MCUs MCU 8-bit S08 CISC 60KB Flash 3.3V/5V 44-Pin LQFP Tray AÑADIR AL CARRITO
MIC5239-1.8YS Microchip Technology Linear Regulators LDO Regulator Pos 1.8V 0.5A 4-Pin(3+Tab) SOT-223 Tube AÑADIR AL CARRITO
