PHOENIX CONTACT1332125Cabezales del conector y receptáculos PCB

Conectores placa a placa de la serie FINEPITCH para la conexión de placas de circuito impreso dentro de los dispositivos

Con los conectores placa a placa de la serie FINEPITCH, Phoenix Contact ofrece soluciones apantalladas y sin apantallar para la transmisión de datos y señales. Puede llevar a cabo alineaciones de placas de circuito impreso de forma personalizada en todas las dimensiones con diferentes diseños, alturas de apilamiento y números de polos en distintos pasos de 0,635 mm a 2,54 mm. También se pueden realizar conexiones a distinto nivel, coplanares y tarjetas madre-hija.
Abarcan desde telecomunicaciones, pasando por la automatización de edificios e industrial, hasta aplicaciones de IoT. Los conectores de placa a placa brindan soluciones con ahorro de espacio para la transmisión de señal y de datos, como las siguientes aplicaciones: controladores, convertidores de frecuencia, interfaz hombre-máquina, sistemas de E/S, controladores lógicos programables y sensores.

Ventajas:

• Flexibilidad de diseño con conectores robustos con paso de 0,635 mm a 2,54 mm en varias alturas de apilamiento
• Conexiones de placa a placa para aplicaciones en versiones apantalladas y sin apantallar para diferentes exigencias de CEM
• Asistencia directa y completa para un desarrollo de dispositivo fácil y rápido con datos prácticos y muestras gratuitas
• Diferentes aplicaciones posibles con transmisión de datos de alta velocidad de hasta 20 GBit/s

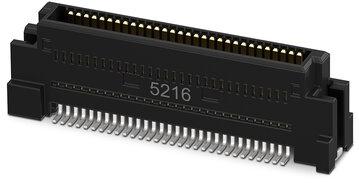

Conectores placa a placa compactos de la serie FS 0,635 – última incorporación en la familia Finepitch

Con los conectores placa a placa de la serie FS con paso de 0,635 mm podrá llevar a cabo conexiones entre placas de circuito impreso con ahorro de espacio. Las velocidades de transmisión de datos de alta velocidad hasta 20 GBit/s, así como distintos números de polos y alturas de apilamiento le permiten un desarrollo de equipos especialmente flexible. Los servicios digitales y el asesoramiento personalizado le apoyan en el desarrollo de sus equipos, desde la idea de producto hasta la producción en serie.

Características principales:

	Asistencia de diseño para el desarrollo de equipos a través de datos M-CAD/E-CAD y servicio de muestras gratuito
	Ahorro de costes y espacio gracias a la gama completa en distintas alturas de apilamiento
	Realice conexiones entre placas de circuito impreso a distinto nivel con velocidades de transmisión de datos de hasta 20 GBit/s para aplicaciones industriales con las más altas exigencias.
	Ahorro de tiempo en el proceso de desarrollo mediante simulaciones específicas para el cliente para la integridad de datos.
	Ahorro de tiempo en el proceso de desarrollo mediante simulaciones específicas para el cliente para la integridad de datos.

Especificaciones técnicas del producto:

• Paso de 0,635 mm
• 20 a 80 polos
• Alturas de apilamiento: 6 mm … 16,6 mm
• Velocidades de transmisión de datos de hasta 20 GBit/s
• Corrientes hasta 0,5 A
• Ciclos de conexión: 50
• Tensión de prueba: 250 V AC
