适用于恶劣环境的双向电池模块连接器
连接器16 5月 2023
电池供电设备在我们的社会中随处可见，即使是在对可操作性和安全性有严格要求的应用中。对于某些客户来说，可拆卸电池具有优势，因为它们可以在气候受控的环境中充电。在这种情况下，坚固且直观的连接器能够提供更快、更好的用户体验。在本文中，了解来自Kyocera AVX的全新9155-400系列电池连接器，专为在恶劣的医疗或工业应用中易于使用而设计。
京瓷AVX的9155-400系列独特电池或可拆卸模块式连接器与其他大多数连接器不同之处在于，它允许插入式设备从任意方向滑动或连接。弹簧触点相比市场上现有连接器提供了更大的触点偏转范围，在触点接合后具有完整的1.4mm行程。这种触点设计使连接器能够吸收更多的塑料或外壳公差，从而在实际应用中表现得更为功能性和可靠性。
固定焊盘连接器在行业中具有独特性，因为它将金直接镀在PCB焊盘上。使用该连接器的主要优势是将焊盘表面显著提升到PCB之上，使金触点几乎与外部包装齐平。这减少了弹簧触点在配合公差范围内需要吸收的距离。此外，该连接器的另一个独特之处在于两侧的角度接触引导设计，可从任意方向实现弹簧触点的平顺接合。
应用
- 需要可拆卸电池的便携式电子设备
- 用于可移除/可插拔模块或墨盒的接口
- 用于充电和数据传输的对接底座
特点和优势
- 在恶劣的工业或医疗应用中证明了可靠的接触性能
- 在市场现有连接器之上增加了接触偏转范围
- 镀金铍制接触弹簧触点确保高达5000次循环的最大接触可靠性和功能性
- 焊盘连接器的斜角导入设计有助于模块从任意方向顺畅连接
电气
- 额定电流：5A/接触点
- 电压额定值：125 VAC
环境
- 工作温度：-40ºC 至 +125ºC
机械
- 接触材料：弹簧接触为铍铜，固定接触为磷青铜
- 接触镀层：镍上镀金配接区域，纯锡SMT尾端
- 耐久性 5000 次循环

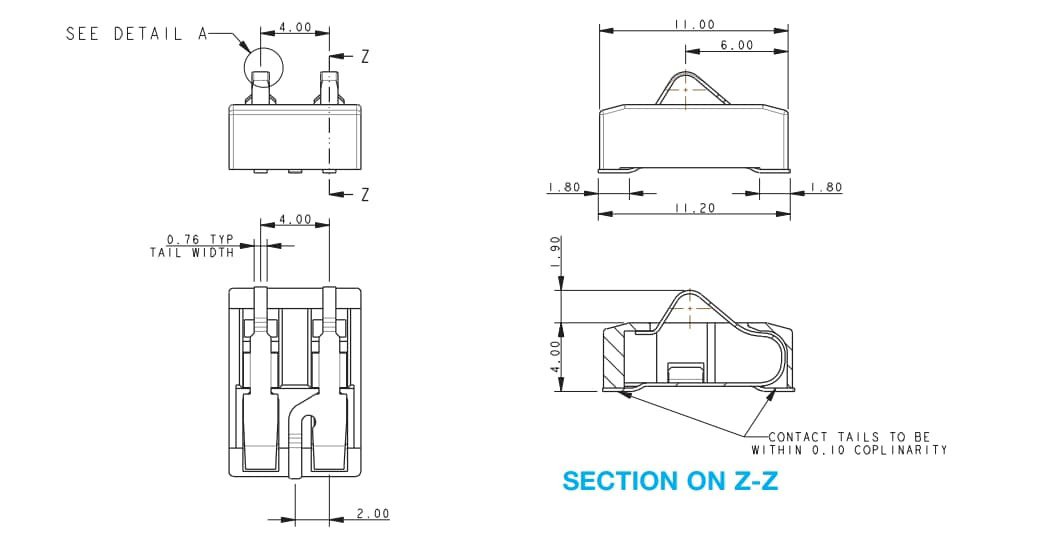

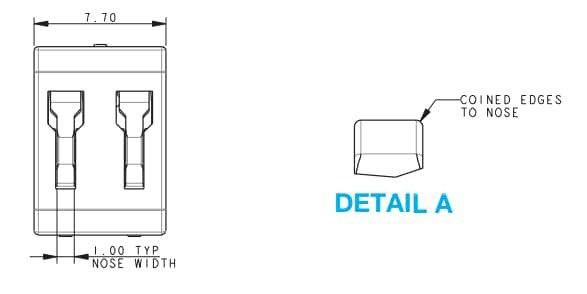

双向电池连接器–弹簧半部分
查看 9155-401 产品
查看 9155-402 产品
