AD8412A: Ampia gamma di tensione di ingresso da −2V a 50V, ampia larghezza di banda di 1,8MHz, amplificatore di rilevamento della corrente con reiezione PWM e guadagno 10V/V
The AD8412A is a high-voltage, high-bandwidth current sense amplifier. The device features an initial gain of 10V/V, with a 1.8MHz bandwidth with a maximum ±0.11% gain error over the entire temperature range.
Nell'AD8412A, la tensione di uscita bufferizzata si interfaccia direttamente con qualsiasi convertitore tipico. L'AD8412A ha un rapporto di reiezione di modo comune DC minimo (CMRR) di 110dB da −2V a +50V. L'AD8412A esegue misurazioni di corrente bidirezionali su un resistore shunt in una varietà di applicazioni industriali e automobilistiche. L'AD8412A offre prestazioni rivoluzionarie nell'intervallo di temperatura da −40°C a +125°C. Il dispositivo dispone di un core trim integrato, che porta a una deriva dell'offset tipica di ±0,30μV/°C su tutto l'intervallo di temperatura operativa e l'intervallo di tensione di modo comune senza la necessità di clock di taglio e autozero (che possono causare intermodulazione nell'applicazione). Il dispositivo include circuiteria per raggiungere un ampio intervallo di modo comune in ingresso e correnti di polarizzazione d'ingresso bilanciate, indipendentemente dalla tensione differenziale d'ingresso o dalla tensione di modo comune, e circuiteria per ottenere una deriva CMRR ultrabassa. Il dispositivo include anche circuiteria per consentire l'accuratezza dell'uscita in presenza di tensioni di modo comune in ingresso di tipo modulato a larghezza di impulso (PWM). L'AD8412A è disponibile in un package MSOP a 8 pin.
Caratteristiche principali e vantaggi
- 1,8 MHz segnale piccolo, larghezza di banda −3 dB
- Core di regolazione nel pacchetto (DigiTrim™)
- Precisione senza interruzione e/o azzeramento automatico
- Deriva di offset tipica ±0.30μV/°C
- Massimo scostamento di tensione di ±200μV sull'intervallo di temperatura
- CMRR DC tipico: 131dB
- CMRR AC tipico a 50kHz: 97dB
- Ampio intervallo di tensione di ingresso in modalità comune
- −2 V a +50 V, funzionamento continuo
- −20 V a +85 V, sopravvivenza continua
- Guadagno iniziale: 10 V/V
- Ampio intervallo di temperatura di esercizio: −40°C a +125°C
- Intervallo di funzionamento dell'alimentazione da 2.9V a 5.5V
- Disponibile in confezione MSOP a 8 pin
Applicazioni
- Rilevamento della corrente in fase o lato alto in

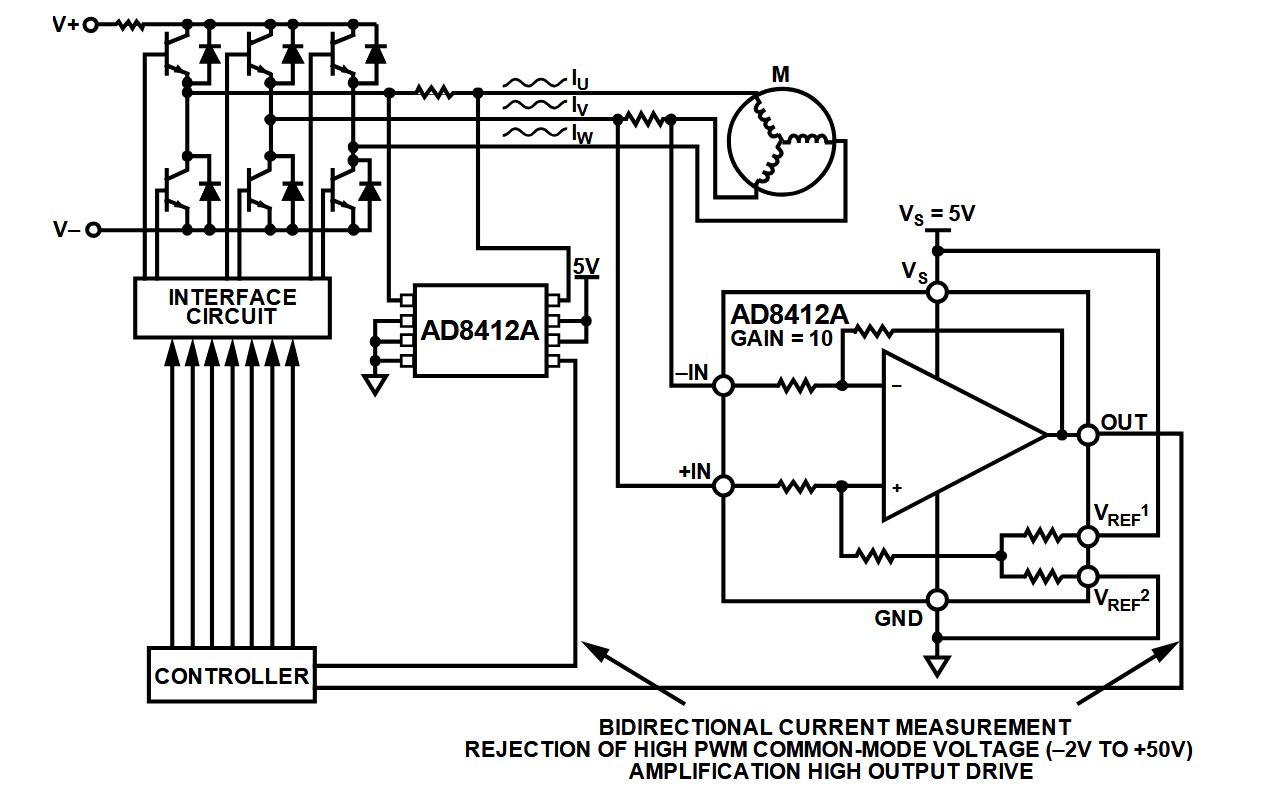

- Controllo del motore nei motori BLDC, motori a bassa induzione
- Convertitori DC-DC bidirezionali da 48 V a 12 V
- Controlli del solenoide
- Monitoraggio delle linee di alimentazione
- Rilevamento della corrente lato negativo
Scheda di valutazione
Il AD8412A può essere valutato con l'EVAL-AD8412A.

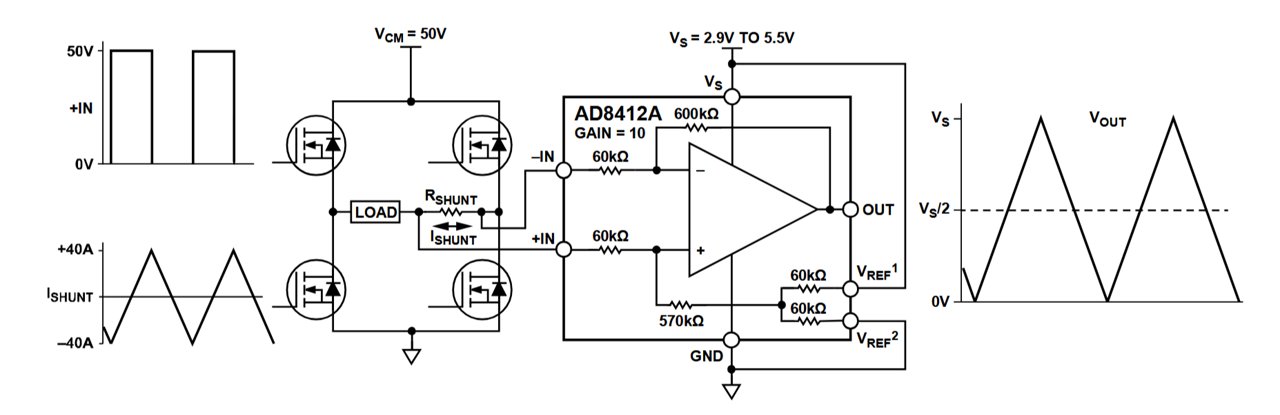

Diagrammi a blocchi e tabelle
