Moduli Murata completi realizzano il rilevamento di posizione universale e accurato nei dispositivi IoT basati su NXP Trimension.

Dispositivi IoT16 mag 2023

I dispositivi IoT sono validi solo quanto la loro capacità di connettersi e comunicare. Devono essere potenti, ma al tempo stesso abbastanza efficienti da preservare la durata della batteria per lunghi periodi. In questo articolo, scopri i nuovi moduli di connettività Ultra-Wideband (UWB) di Murata, perfetti per le esigenze IoT a basso consumo di oggi.

Murata ha lanciato una serie di moduli Ultra-Wideband (UWB) che supportano l'ecosistema in crescita della consapevolezza del contesto spaziale in una vasta gamma di dispositivi finali. Basati sulla tecnologia UWB e MCU BLE di NXP. La soluzione combina il design dei sistemi embedded con i chipset UWB più completi di NXP. I moduli includono il Type 2BP, il modulo UWB più piccolo al mondo che utilizza la soluzione TrimensionTM SR150 UWB di NXP, e il Type 2DK, il controller BLE QN9090 di NXP con Trimension SR040 UWB.

Il Tipo 2BP è adatto all'abilitazione UWB di infrastrutture più grandi, come il controllo degli accessi, gli ancoraggi per il posizionamento indoor e i terminali di pagamento, oltre che per prodotti di consumo come televisori e console di gioco. Questa tecnologia consente un rilevamento migliorato e sicuro (ranging) e un AoA 3D (Angolo di Arrivo) con varie configurazioni di antenna. Gli strati PHY e MAC integrati sono progettati per soddisfare le Specifiche FiRa™ e garantire l'interoperabilità con un numero crescente di dispositivi UWB.

Il tipo 2DK è una soluzione tutto-in-uno sviluppata per applicazioni a basso consumo alimentate a batteria. Sfruttando la gestione energetica Trimension SR040 e le caratteristiche a basso consumo del QN9090, può funzionare con una singola batteria a bottone. La combinazione di UWB e Bluetooth® LE lo rende ideale per tag UWB e dispositivi Tracker. Tutto il funzionamento PHY/MAC è gestito all'interno dell'IC UWB in conformità con le specifiche del FiRa Consortium, per ridurre i tempi di immissione sul mercato.

Il NXP QN9090 affronta la funzionalità Bluetooth® LE. Il sistema wireless su chip combina caratteristiche comuni di microcontroller, periferiche e stack software certificati Bluetooth® 5.0. Per l'operazione a batteria, la modalità a basso consumo del QN9090 e la trasmissione e ricezione RF sono estremamente efficienti e possono essere sfruttate per prolungare la durata della batteria. Con l'integrazione di 640KB di Flash e 152KB di SRAM, il QN9090 dispone di risorse sufficienti per ospitare capacità UWB, il che aiuta gli OEM a sviluppare applicazioni.

“Le soluzioni UWB di NXP si distinguono per la loro capacità di eseguire la localizzazione in modo autonomo, con tutto il firmware necessario che gira sul chip,” ha dichiarato Dimitri Warnez, Senior Director per UWB Mobile & IoT presso NXP Semiconductors. “Collaborando con Murata, possiamo sfruttare la loro esperienza nella produzione di moduli e gli strumenti proprietari per aiutare gli sviluppatori a liberare tutto il potenziale di UWB per l’IoT.”

“Murata è molto lieta di collaborare con NXP per sviluppare moduli UWB. Queste soluzioni sono altamente integrate, affidabili e offrono una flessibilità di progettazione e un'integrazione senza pari,” ha dichiarato Toshifumi Oida, Direttore della divisione moduli di comunicazione di Murata Manufacturing Co., Ltd. “Abbiamo intenzione di continuare a collaborare con NXP e siamo entusiasti di sviluppare nuovi prodotti che soddisfino la domanda futura del mercato.”

Caratteristiche

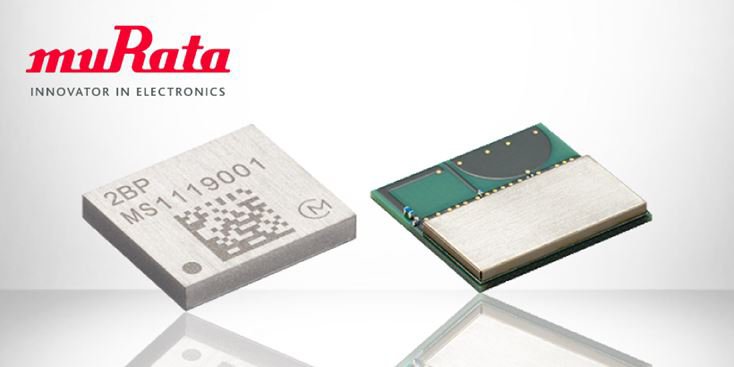

Tipo 2BP: Il modulo più piccolo al mondo (6.6×5.8×1.2mm) con IC UWB NXP SR150 integrato e componenti periferici (Interruttore RF, Clock, Filtri)

Tipo 2DK: Modulo tutto in uno (esclusa la batteria) per la funzione Tag/Tracker UWB+BLE, NXP UWB SR040, NXP BLE IC QN9090, filtri e antenna integrata onboard
