Pilotes de porte et de puissance

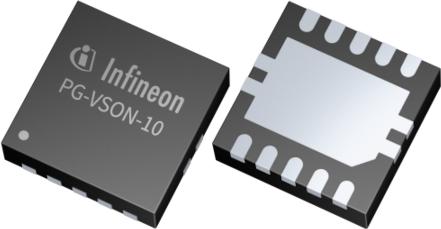

2ED2738S01GXTMA1

Driver 8A 1-OUT High Side/Low Side Half Brdg Non-Inv 10-Pin VSON EP T/R

Infineon Technologies AG

Especificaciones técnicas del producto

• RoHS (Union Européenne)

  Compliant

• ECCN (États-Unis)

  EAR99

• Statut de pièce

  LTB

• Code HTS

  8542.39.00.90

• Automotive

  Yes

• Type de pilote

  High Side|Low Side

• Configuration pilote

  Non-Inverting

• Type de pont

  Half Bridge

• Nombre de pilotes

  1

• Dépendance des côtés supérieur et inférieur

  Independent

• Type

  MOSFET

• Nombre de sorties

  1

• Temps de montée maximal (ns)

  40

• Temps de descente maximal (ns)

  30

• Délai maximal en propagation (ns)

  90

• Compatibilité de logique d'entrée

  CMOS|TTL

• Tension d'alimentation minimale en fonctionnement (V)

  7

• Tension d'alimentation maximale en fonctionnement (V)

  18

• Tension type d'entrée à seuil bas (V)

  0.8(Max)

• Entrée type de seuil élevé de tension (V)

  2(Min)

• Crête de courant de sortie (A)

  8(Typ)

• Dissipation de puissance maximale (mW)

  2000

• Température de fonctionnement minimale (°C)

  -40

• Température de fonctionnement maximale (°C)

  125

• Délai maximal de mise en marche (ns)

  15

• Délai maximal de mise à l'arrêt (ns)

  15

• Installation

  Surface Mount

• Hauteur du paquet

  0.88

• Largeur du paquet

  3

• Longueur du paquet

  3

• Carte électronique changée

  10

• Conditionnement du fournisseur

  VSON EP

• Décompte de broches

  10
